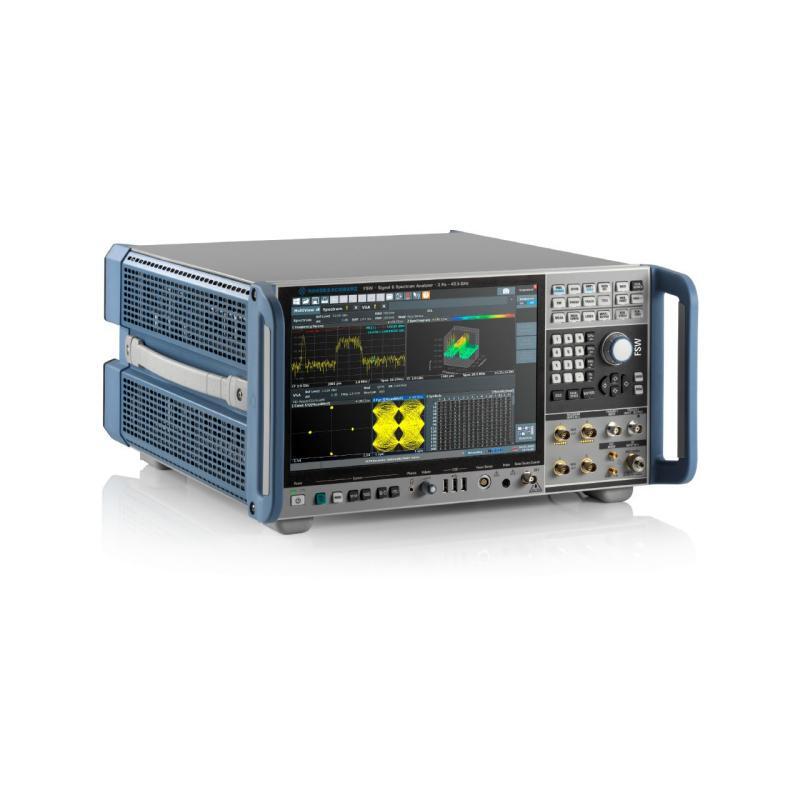

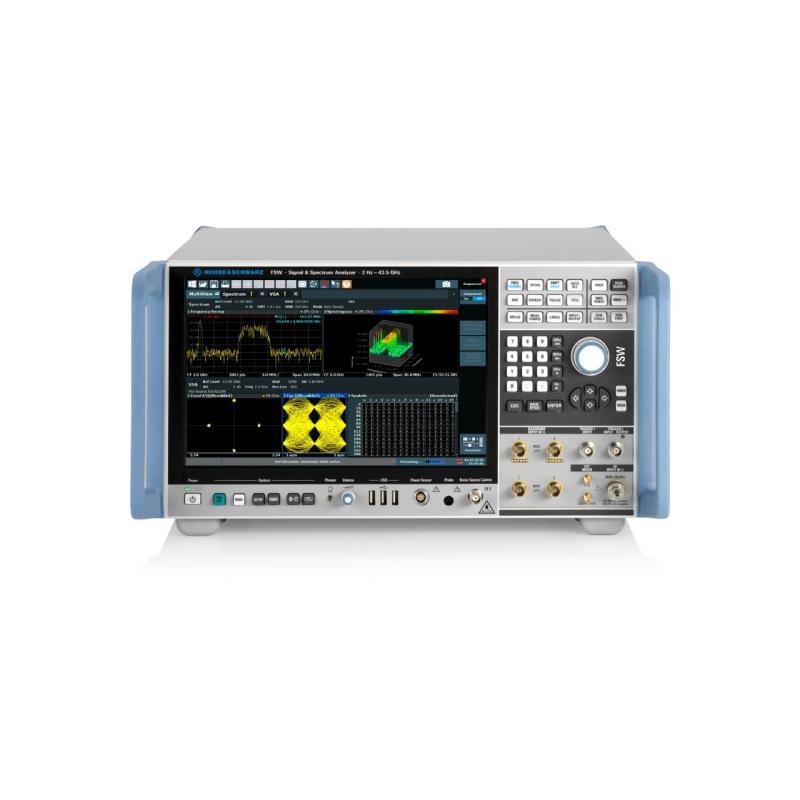

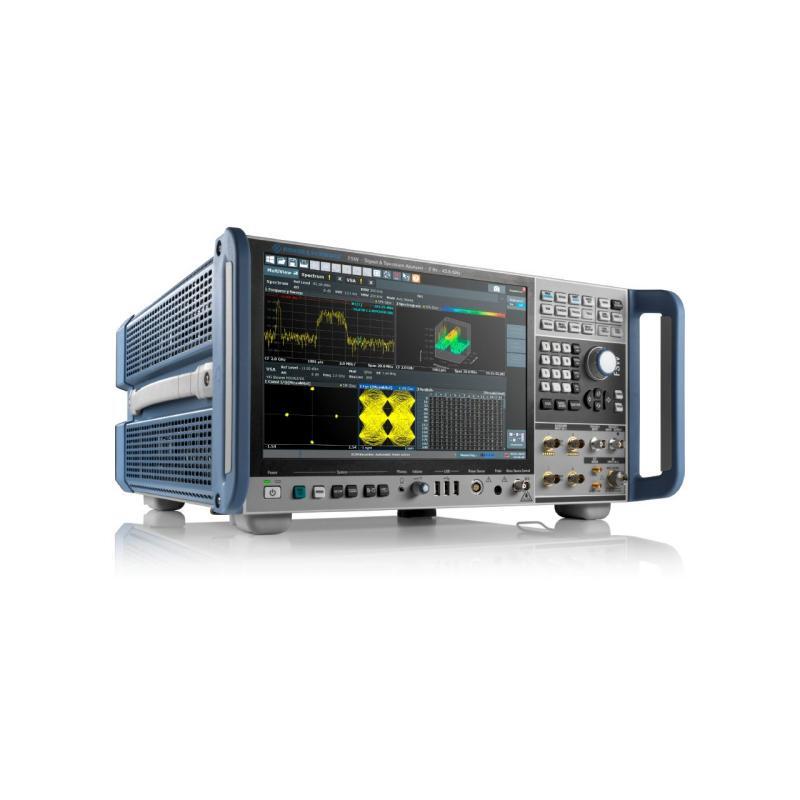

罗德与施瓦茨 RS FSW8  信号与频谱分析仪频率范围：2 Hz ～ 8 GHz

主要规格：

▶ 频率范围: 2 Hz ～ 8 / 13.6 / 26.5 / 43.5 / 50 / 67 / 85 / 90 GHz

▶ 相位噪声：（典型值，1 GHz，10 kHz偏移）: -140 dBc（1 Hz）

▶ 分辨率带宽: 1 Hz ～ 10 / 20 / 30 / 40 / 50 / 80 MHz

▶ 显示平均噪声电平: -169 dBm（典型值，8 GHz，使用前置放大器时）

▶ TO（I <1 GHz，典型值）: +30 dBm

▶ 总体测量不确定度（8 GHz）: ±0.37 dB

主要特点：

▶ 频率范围 ：2 Hz ～ 8 / 13.6 / 26.5 / 43.5 / 50 / 67 / 85 / 90 GHz

▶ 优异的相位噪声特性 ： -140 dBc / Hz（典型值、1 GHz、10 kHz 偏移）

▶ 接近测量灵敏度极限的底噪能力：

▶ 显示平均噪声电平：-169 dBm / Hz （典型值，打开前置放大器，8 GHz）

▶ 业内超大的 8.3 GHz 分析带宽

▶ 搭载 SCPI 记录功能，SCPI 记录器简化代码生成

▶ 超乎想象的易使用性 ：任意显示想看的内容、杂散、瀑布图、ACLR 等

▶ 市面上具备优越的相位噪声和灵敏度的产品

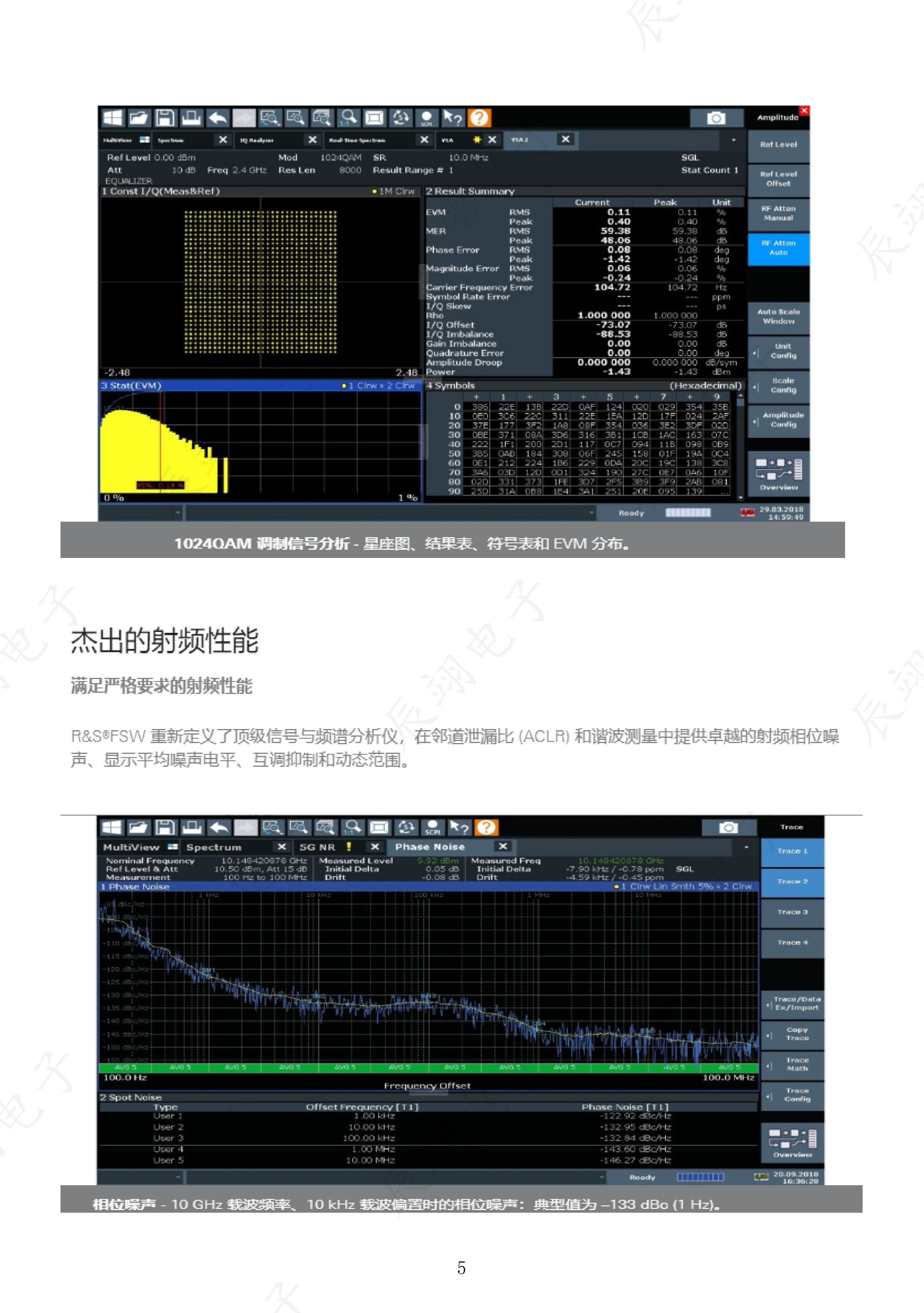

▶ 高动态范围实现出色的 EVM 性能

R&S®FSW 信号与频谱分析仪
高性能 R&S®FSW 信号与频谱分析仪可用于完成严苛任务。它具备较高的内部分析带宽，可对宽带组件和通信系统
进行特征校准。分析仪具备出色的相位噪声，有助于开发适用于雷达等应用的高性能振荡器。

性能特点：

▶ 最高频率 90 GHz
一次扫描即可覆盖 2 Hz ～ 90 GHz（预选器旁路），可在一台上实现基带和 RF测试。使用高达 85 GHz 的预选器，则可以
抑制使用谐波混频器时产生的镜像信号和其他杂散。输入端口设计已考虑不同使用情况，标配搭载 2 Hz-67 GHz （1.85 mm）
和 2 Hz-90 GHz（1 mm）的两个不同输入端口，在车载雷达和毫米波频段的研发中发挥最大的性能。

▶ 业内超大的分析带宽

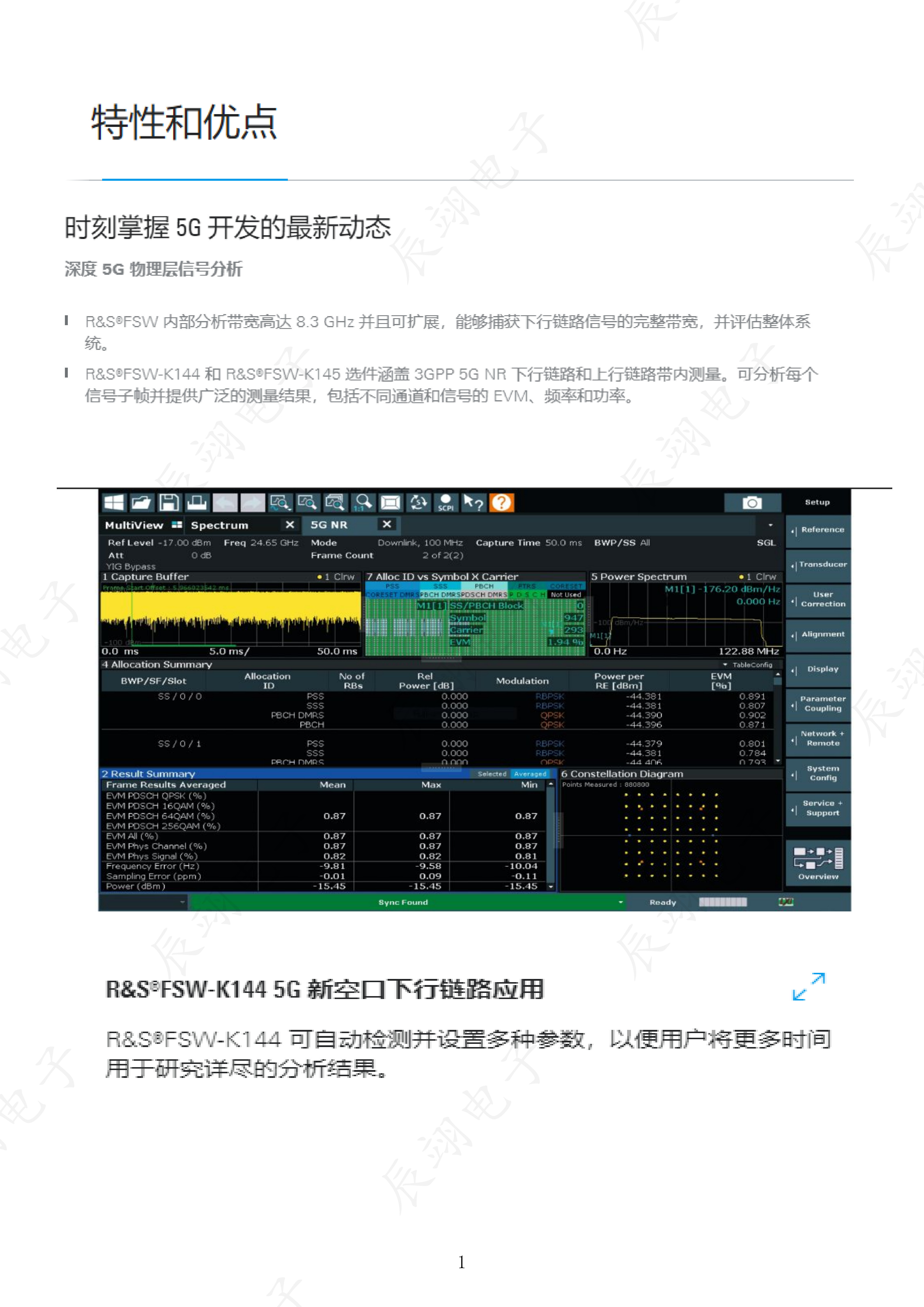

具备以超低相位噪声为代表的高模拟性能和业内较大 8.3 GHz 的内置分析带宽。还支持车载雷达和 WLAN802.11ay 中使用
的4 GHz 宽带信号的分析、以及要求更高带宽的卫星有效载荷测试和 6G 的应用。

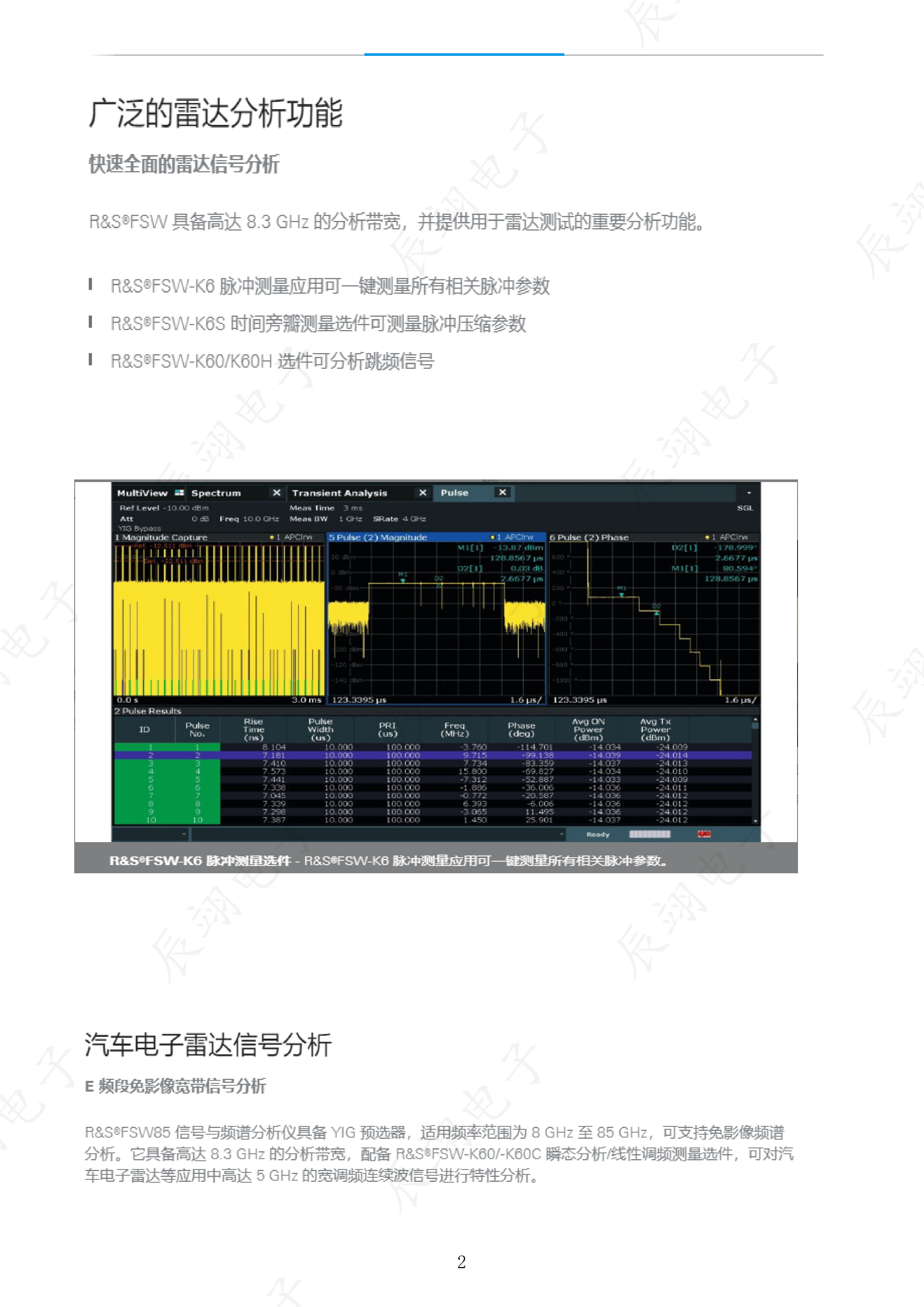

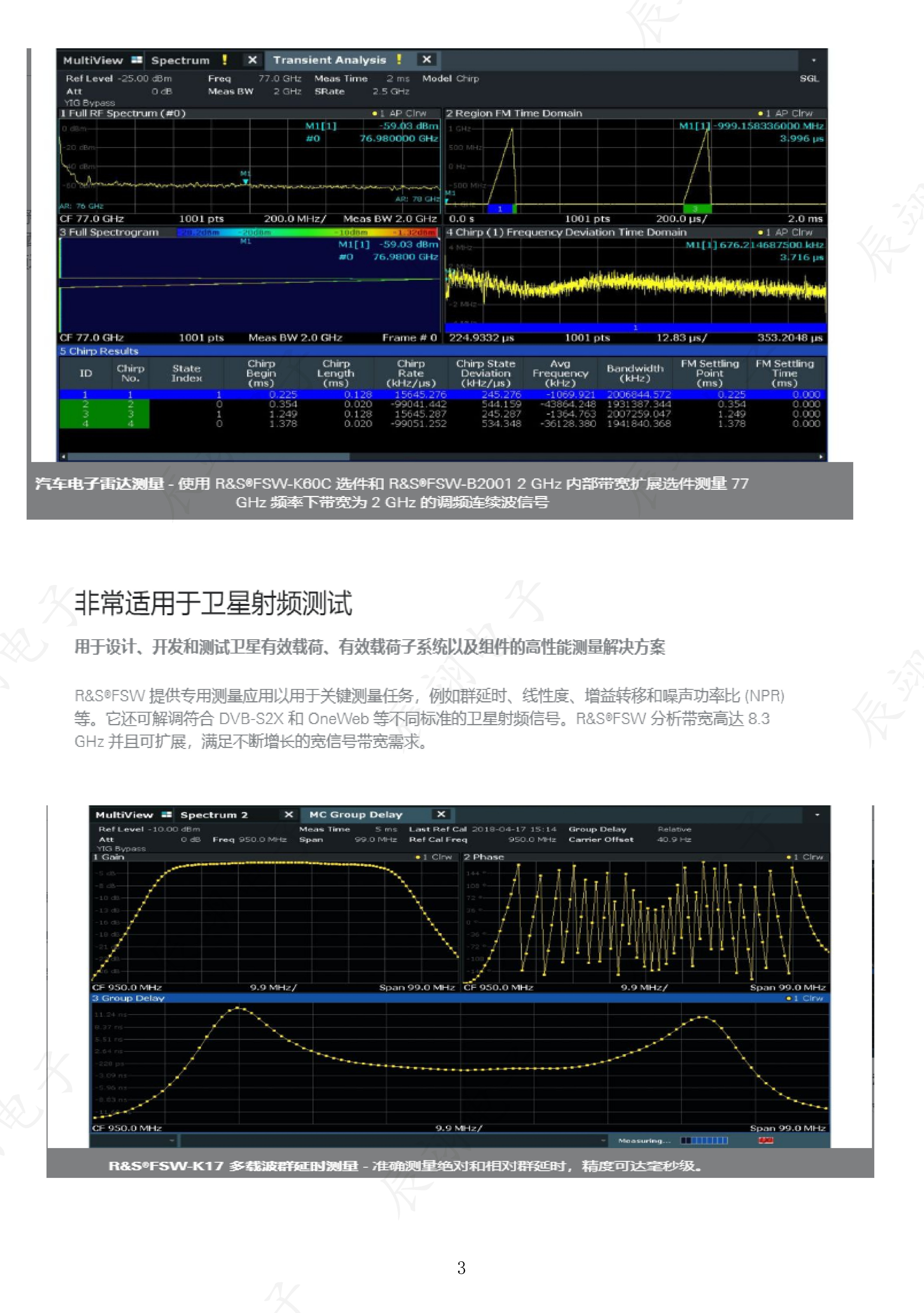

▶ 脉冲瞬态分析功能加速雷达的开发

使用线性调频信号分析功能，则可以自动检测 FMCW 信号，轻松测量线性调频变化量、线性调频长度和线性度。统计处理
线性调频信号，并在时域图表中以视觉方式显示。可以以数字或视觉方式评估调频信号。

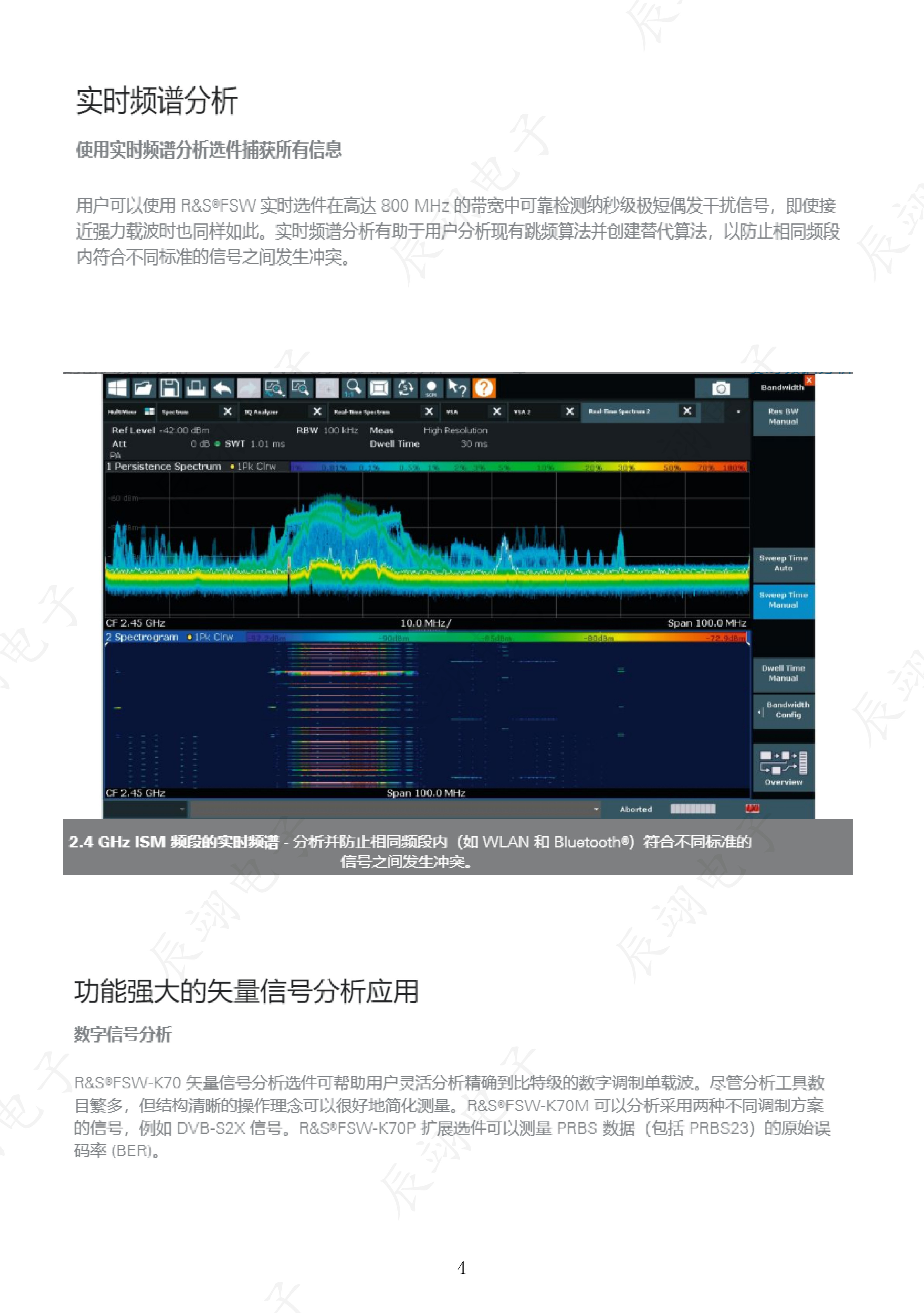

▶ 800 MHz 带宽的实时频谱分析功能

可以搭载最大 800 MHz BW 的实时频谱分析选件。这样，可以在宽频率范围内无缝观测调制频带内的非期望信号和偶发干信
号。通过频率模板触发（FMT）功能，还可以轻松捕捉特定频率下瞬间产生的噪声。

▶ 宽带外置前置放大器提升测量灵敏度

与 1-85 GHz 外 置 前 置 放 大器 R&S®HA-Z24E 组 合 使 用，R&S®FSW85 可 以 观 测 到 更低的电平信号。通过缩短
R&S®HA-Z24E 与 DUT 之 间 的射频线长度，降低测量系统插入损耗原因影响被测信号的信噪比。

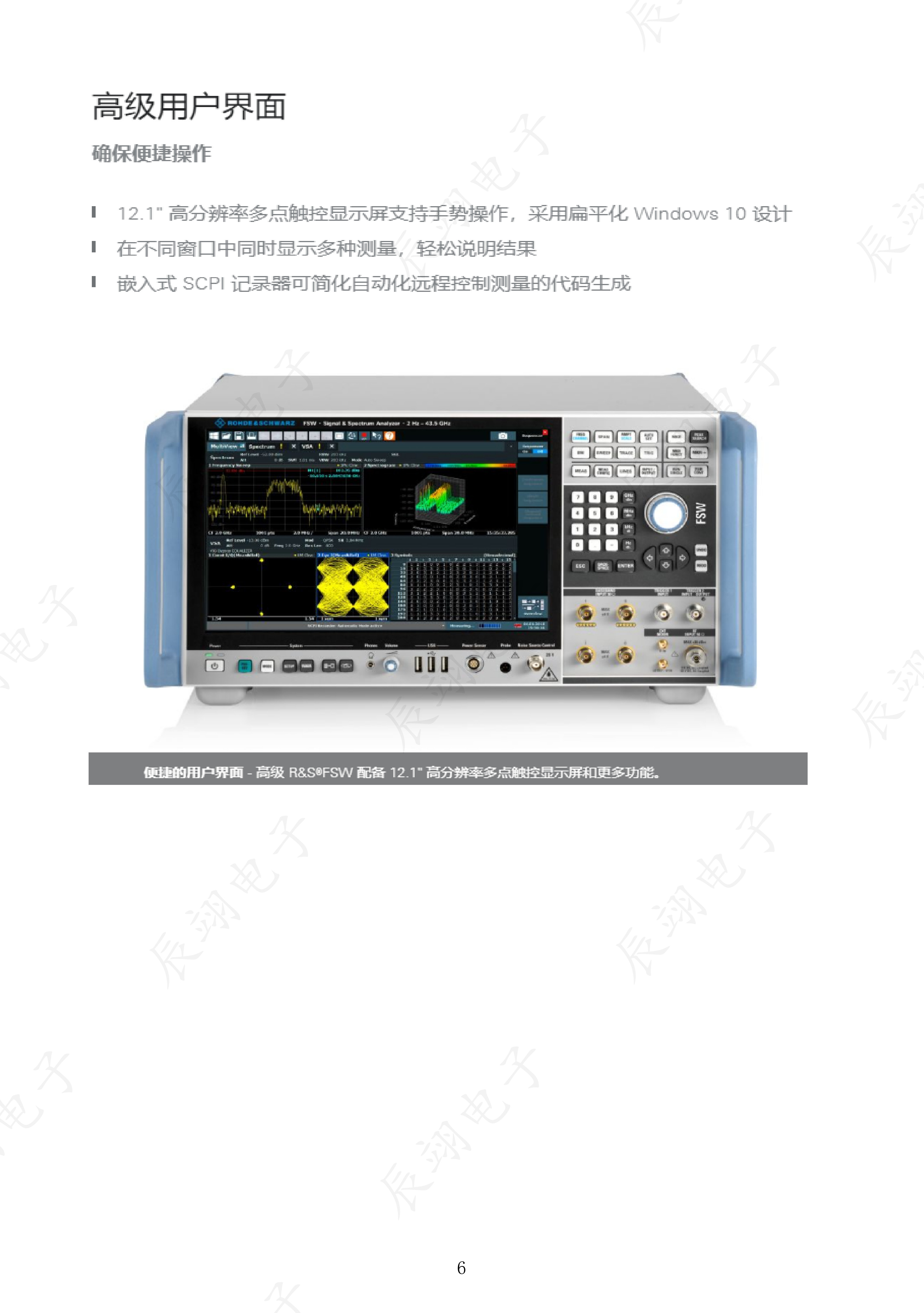

▶ 易于理解的图形用户界面

根据信号处理流程的测量仪器设置面板使复杂的设置操作变得容易。此外，使用框图显示，则可以在检查测量结果的同时更改设置。
另外，能够在 12 英寸大触摸屏上同时显示多个结果，因此可以从不同的角度有效地评估信号（多视图）。

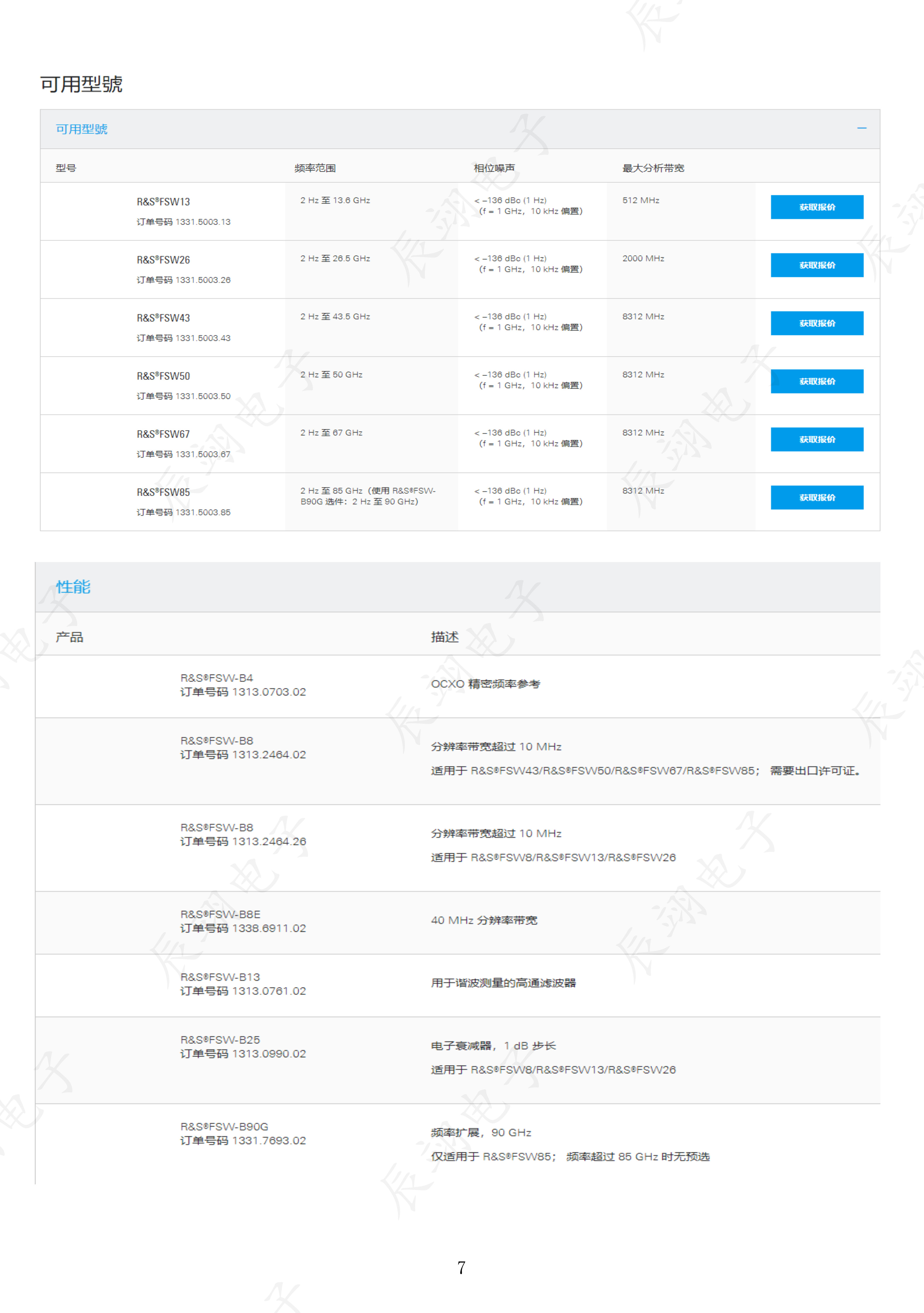

频率参数：

型号                        频率范围                         相位噪声                                                     最大分析带宽
FSW8                   2 Hz ～ 8 GHz              < –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）      512 MHz

FSW13                 2 Hz 至 13.6 GHz         < –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）       512 MHz

FSW26                 2 Hz 至 26.5 GHz         < –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）       2000 MHz

FSW43                 2 Hz 至 43.5 GHz         < –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）       8312 MHz

FSW50                 2 Hz 至 50 GHz            < –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）       8312 MHz

FSW67                 2 Hz 至 67 GHz            < –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）       8312 MHz

FSW85                 2 Hz 至 85 GHz            < –136 dBc (1 Hz)（f = 1 GHz，10 kHz 偏置）       8312 MHz

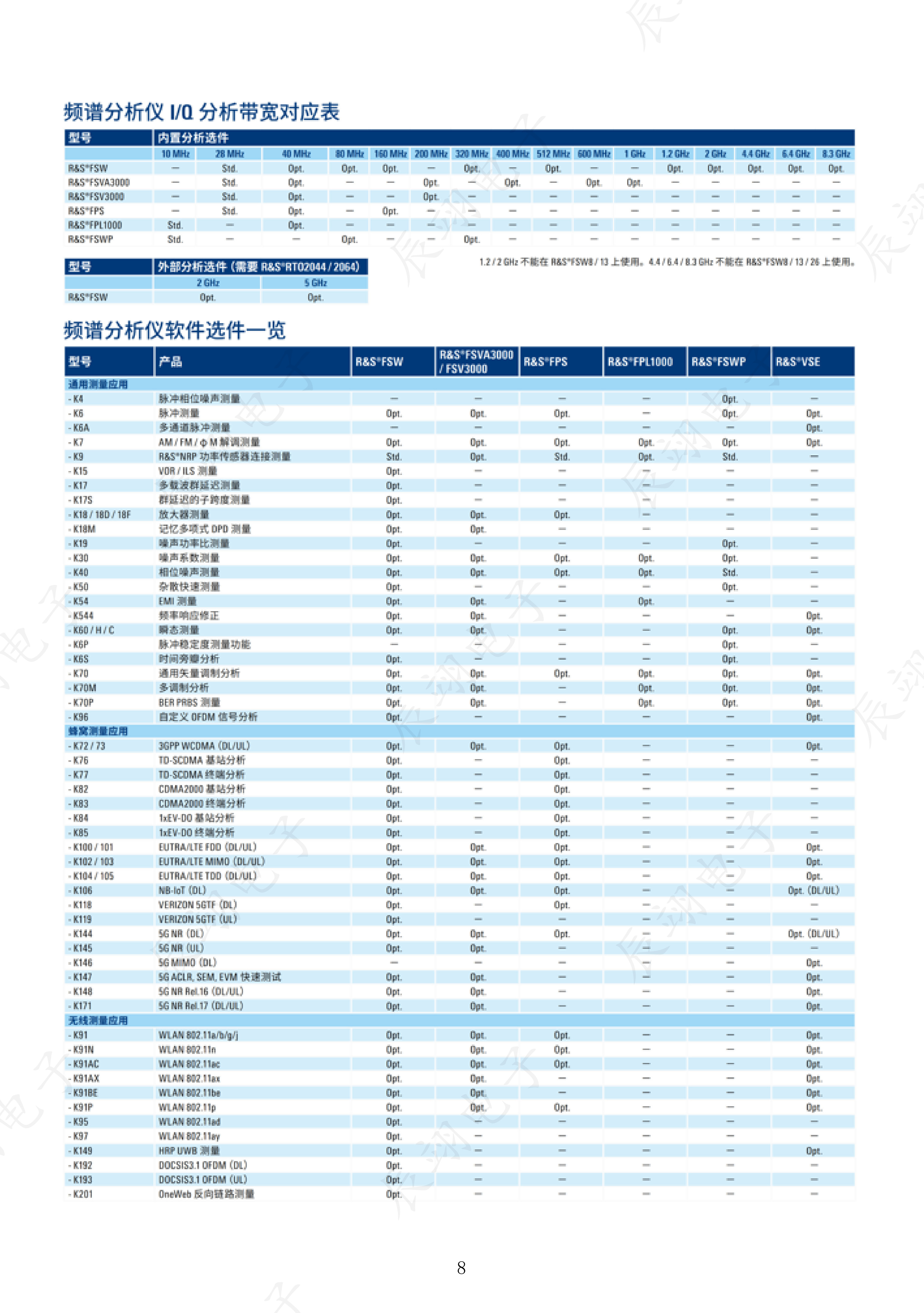

选件：

R&S®FSW-B90G：频率扩展 90 GHz（R&S® FSW 85）

R&S®FSW-B4：OCXO 参考振荡器

R&S®FSW-B8：分辨率带宽增加：20 MHz、30 MHz、50 MHz、80 MHz

R&S®FSW-B8E：分辨率带宽增加：20 MHz、30 MHz、40 MHz

R&S®FSW-B21： 外部混频器用 LO/IF 端口

R&S®FSW-B124：24 GB IQ 内存扩展

R&S®FSW-B24： RF 前置放大器（100 kHz ～ 13.6 / 26.5 / 43.5 / 50 / 67 GHz）

R&S®FSW-B25： 电子衰减器（0 dB ～ 30 dB、1 dB 步进）

R&S®FSW-B40：  I / Q 分析带宽扩展：40 MHz

R&S®FSW-B80：  I / Q 分析带宽扩展：80 MHz

R&S®FSW-B160：I / Q 分析带宽扩展：160 MHz

R&S®FSW-B320：I / Q 分析带宽扩展：320 MHz

R&S®FSW-B512：I / Q 分析带宽扩展：512 MHz

R&S®FSW-B1200：I / Q 分析带宽扩展：1200 MHz

R&S®FSW-B2001：I / Q 分析带宽扩展：2 GHz

R&S®FSW-B4001：I / Q 分析带宽扩展：4.4 GHz

R&S®FSW-B6001：I / Q 分析带宽扩展：6.4 GHz

R&S®FSW-B8001：I / Q 分析带宽扩展：8.3 GHz

R&S®FSW-B71：模拟基带输入

R&S®FSW-K161R：实时频谱分析：160 MHz

R&S®FSW-B512R：实时频谱分析：512 MHz

R&S®FSW-B800R：实时频谱分析：800 MHz

附件

R&S®HA-Z24E：外部前置放大器（1 GHz ～ 85 GHz）
