ZNA67 : ( 10 MHZ～67 GHZ ) 矢量网络分析仪

▶ 频率范围： 10 MHz ～67 GHz
▶ 测量端口数： 2 / 4
▶ 测量速度：2.5 μs / 点（1 MHz IFBW）
▶ 动态范围：137 dB（Typ. 147 dB）
▶ 输出功率： -80 dBm ～ +17 dBm、-120 dBm ～ +20 dBm（Opt.）
▶ 迹线・噪声： 0.005 dBrms（Typ.0.002 dBrms）（100 kHz IFBW）
▶ IF 带宽： 1 Hz ～ 1.5 MHz、1 Hz ～ 30 MHz（Opt.）
▶ 测量点数：1 ～ 100,001
▶ 外形尺寸 (W×H×D)： 461 ㎜ × 2

产品详情

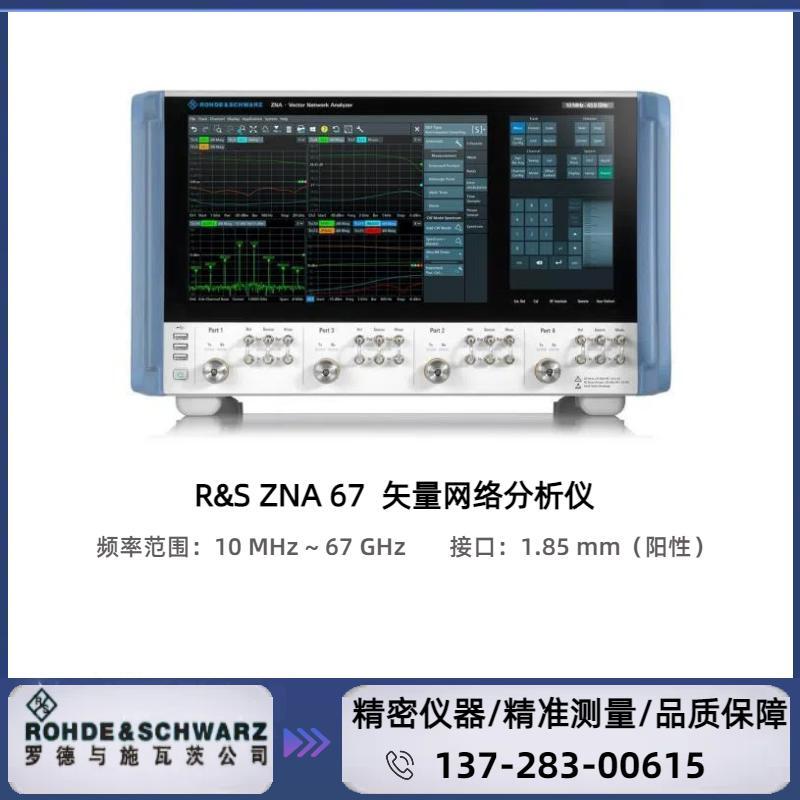

罗德与施瓦茨 R&S矢量网络分析仪ZNA67 : 10 MHz ～67 GHz

主要规格：

▶ 频率范围： 10 MHz ～ 26.5 / 43.5 / 50 / 67 GHz
▶ 测量端口数： 2 / 4
▶ 测量速度：2.5 μs / 点（1 MHz IFBW）
▶ 动态范围：137 dB（Typ. 147 dB）
▶ 输出功率： -80 dBm ～ +17 dBm、-120 dBm ～ +20 dBm（Opt.）
▶ 迹线・噪声： 0.005 dBrms（Typ.0.002 dBrms）（100 kHz IFBW）
▶ IF 带宽： 1 Hz ～ 1.5 MHz、1 Hz ～ 30 MHz（Opt.）
▶ 测量点数：1 ～ 100,001
▶ 外形尺寸 (W×H×D)： 461 ㎜ × 2

主要特点

▶ 出色的射频性能
▶ 至多四个集成式信号源
▶ 独特直观的仅触摸操作
▶ 全触摸屏
▶ 直观且易于使用
▶ 以 DUT 为中心的测试向导
▶ 内置 4 信号源模式
▶ 可配置第 2 个本振源提高稳定性

▶ 主宰测量挑战

R&S®ZNA 矢量网络分析仪是罗德与施瓦茨矢量网络分析仪产品组合中的高端系列：兼具出色的射
频性能、丰富的软件功能和独特的硬件概念。仅触摸操作概念和以被测设备为中心的操作方法使 R&S
®ZNA 成为一款强大、通用、紧凑的测量系统，适用于无源和有源设备的特性测量。

▶技术参数：

型号端口频率连接器

ZNA26 双端口 10 MHz 至 26.5 GHz 3.5 mm（阳性）
ZNA43 双端口 10 MHz 至 43.5 GHz 2.92 mm（阳性）
ZNA50 双端口 10 MHz 至 50 GHz 2.4 mm（阳性）
ZNA67 双端口 10 MHz 至 67 GHz 1.85 mm（阳性）

▶ 以 DUT 为中心的测试向导

在测量向导中，用户只需选择放大器或变频器等 DUT 类型，就会出现所需参数和测量条件的设置界面，无
需查找各项菜单。设置完成后，将自动创建所需的通道和测量迹线，并准备好进行校准和测量。

▶ 高精度的去嵌功能

对于无法安装同轴连接器的 DUT 和异型连接器之间的连接，夹具和适配器是必不可少的，这也是测量误差的主
要来源。R&S®ZNA 具有多种修正（去嵌入）功能，可以通过简单的操作消除夹具和适配器的影响。

▶ 4 个相位相参内置信号源、8 个接收机

选择 4 个信号源内置模式，可以进行多级混频器的互调测量和阵列天线测量。采用并行接收机架构的最多 8 个接
收机可以进行多通道的幅度和相位测量。

▶ 内置本振变频器群时延测量

即使无法接入内置 LO 或参考频率，也可以测量频率变频器的群延迟和相对相位。使用双音信号激励 DUT，并根据
输入和输出载波之间的相位差计算群延迟和相对相位。如果频率偏移在 IF 带宽范围内，则频率漂移和调制不会影响
测量精度，同时可监测 DUT 本振信号的频率漂移量。

▶ 第 2 个本振源简化变频器测试

传统的混频器测试需要扫描 2 次内置 LO 信号源，以测量 RF 信号和 IF 信号。R&S®ZNA 搭载两个独立的内置 LO，
可以同时执行两个测量，因此测试时间是传统单 LO 仪表的一半。另外，RF 信号和 IF 信号可以同时测量，因此不需
要传统混频器相位测量所需的参考混频器等的外部组件。通过使用校准混频器作为未知直通进行 2 端口 UOSM校准，
可以评估矢量校正的振幅和相位、群延迟、AM/AM 转换、AM/PM 转换。

▶ 快速简单的脉冲测量

搭载 4 个脉冲发生器和脉冲调制器，可以输出双音脉冲信号和双向脉冲信号，可以支持 T/R 模块的互调测量等。脉冲
调制器也可以经由外部脉冲信号源进行控制。对应点脉冲、平均脉冲、脉冲包络等测量方法。通过脉冲测量选件，以
8ns 时间分辨率进行脉冲包络测量。

▶ 订购信息

产品名称 /主机型号

矢量网络分析仪 : 26.5 GHz R&S®ZNA26

矢量网络分析仪 : 43.5 GHz R&S®ZNA43

矢量网络分析仪 : 50 GHz R&S®ZNA50

矢量网络分析仪 : 67 GHz R&S®ZNA67

▶ 件选

R&S®ZNAx-B16：直接信号源 / 接收机接入

R&S®ZNAx-B2y：扩展功率范围、端口 y

R&S®ZNAx-B3y：接收机・衰减器、端口 y
