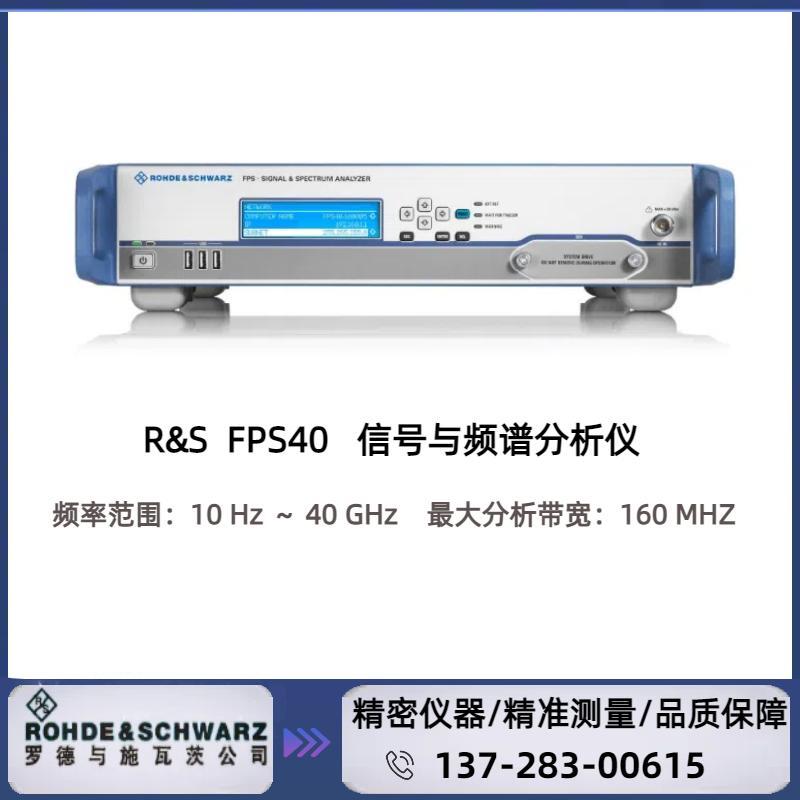

罗德与施瓦茨RS FPS40  信号与频谱分析仪频率范围：10Hz ～ 40GHz


主要特点

▶ 频率范围 ：10 Hz ～ 4 / 7 / 13.6 / 30 / 40 GHz

▶ 最大 160 MHz 的分析带宽

▶ 最小组合，优化生产时间

▶ 电平测量不确定度 ：0.4 dB（f < 7 GHz）

▶ TOI / SHI ： +18 dBm / +80 dBm（典型值，3.6 GHz）

▶ 支持 5G、LTE、WLAN 等最新标准

▶ 节省空间 ：461 mm（W）× 107 mm（H）× 551 mm（D）

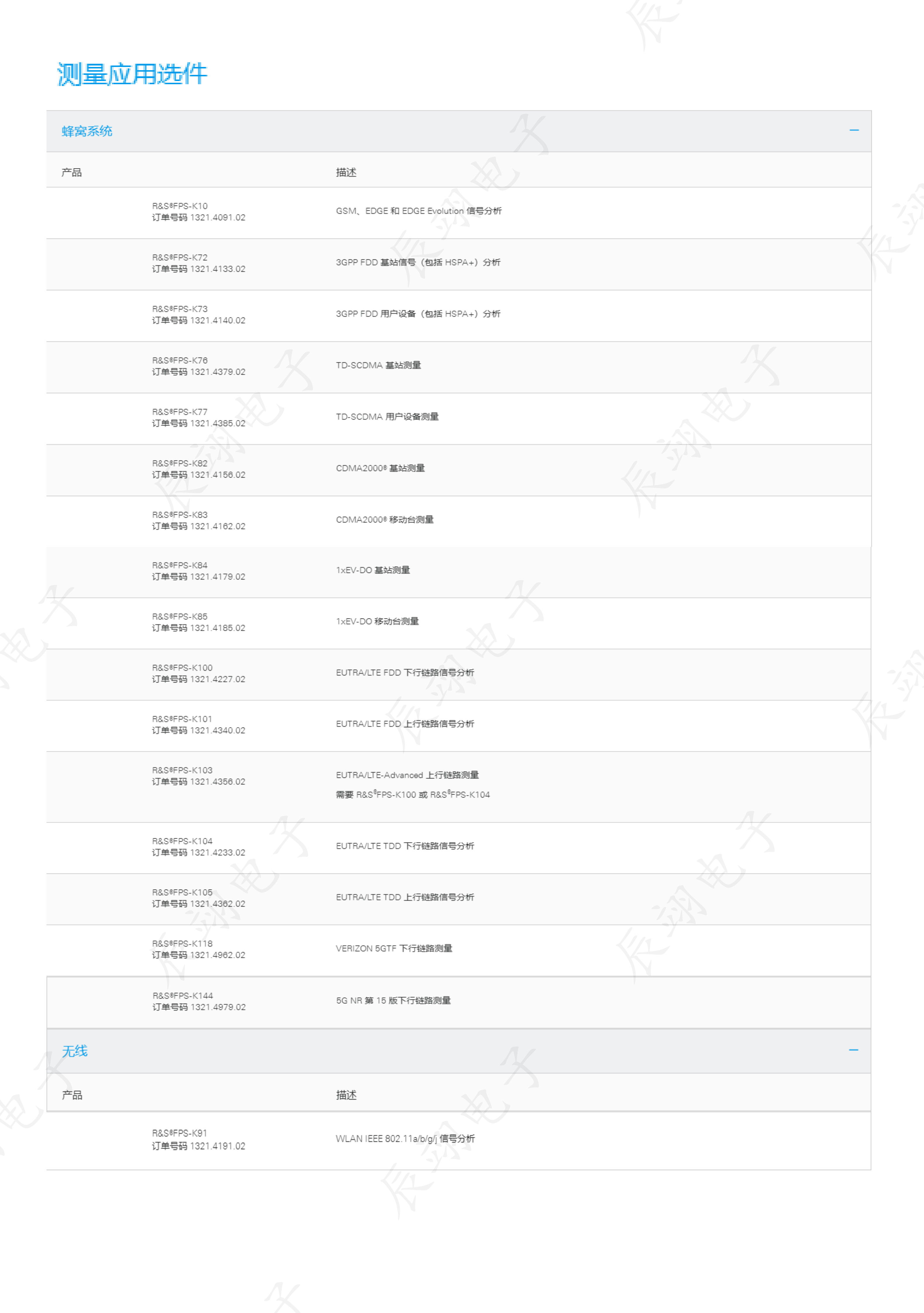

▶ GSM/EDGE（包括 EDGE Evolution）、WCDMA/HSPA+、LTE、5G、WLAN、矢量信号分析测量应用

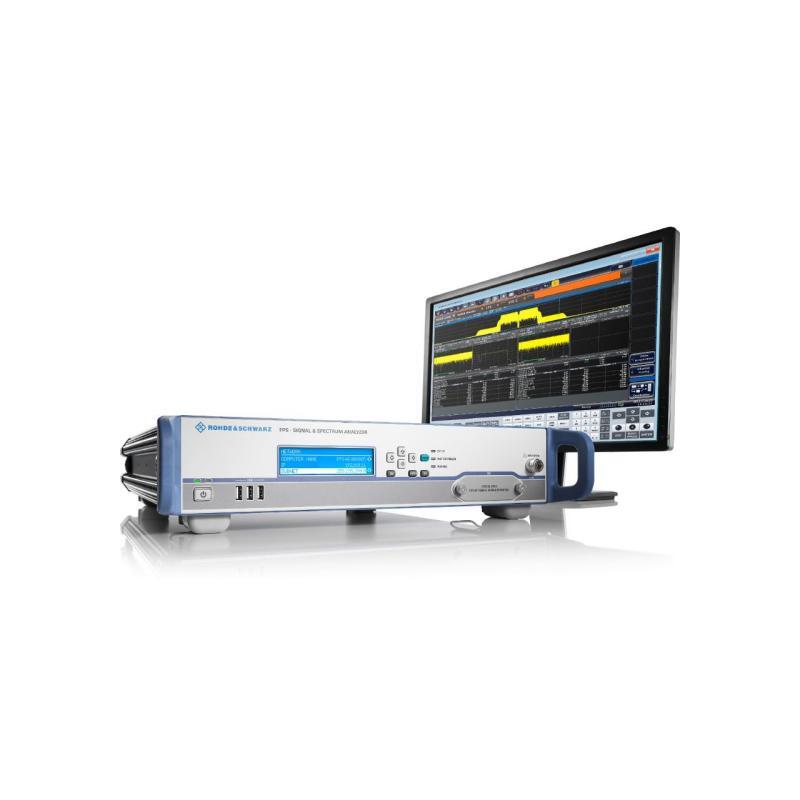

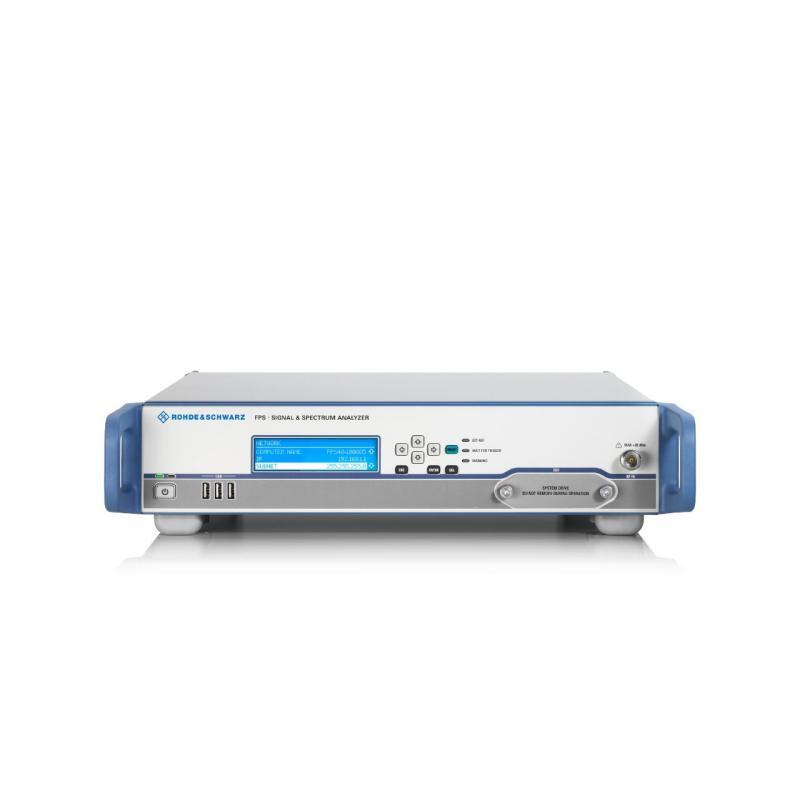

R&S®FPS 是一款快速小巧的信号与频谱分析仪，专为追求性能的用户提供。紧凑型设计，便于快速进行自动化测试
在生产和监控系统中，分析仪只需 2 HU 的机架空间，比标准仪器减少一半。

▶技术参数

型号                    频率范围                                              相位噪声                                          DANL（1 GHz 时）         最大分析带宽

FPS4                10 Hz 至 4 GHz              < –106 dBc (1 Hz)（f = 500 MHz，10 kHz 偏置）       < –160 dBm/Hz              160 MHz

FPS7                10 Hz 至 7 GHz              < –106 dBc (1 Hz)（f = 500 MHz，10 kHz 偏置）       < –160 dBm/Hz              160MHz

FPS13              10 Hz 至 13.6 GHz          < –106 dBc (1 Hz)（f = 500 MHz，10 kHz 偏置）       < –160 dBm/Hz              160 MHz

FPS30              10 Hz 至 30 GHz             < –106 dBc (1 Hz)（f = 500 MHz，10 kHz 偏置）       < –160 dBm/Hz              160 MHz

FPS40              10 Hz 至 40 GHz             < –106 dBc (1 Hz)（f = 500 MHz，10 kHz 偏置）       < –160 dBm/Hz              160 MHz

▶优越的处理能力提高了测试效率

・ 与其他中档频谱分析仪相比，FPS 搭载高达 5 倍的处理能力，具有缩短测量时间的各种功能。

・频率列表模式 ：1 个命令最多 300 个不同频率测量

・一次扫描测量时域内的不同电平

・0.1 Hz 频率分辨率的精确测量

▶测量速度

・列表模式  ：                                              1.7 ms

・标记（峰值搜索） ：                                  1.6 ms

・1 Msample 的捕获 / 传输：                       1.25 ms
