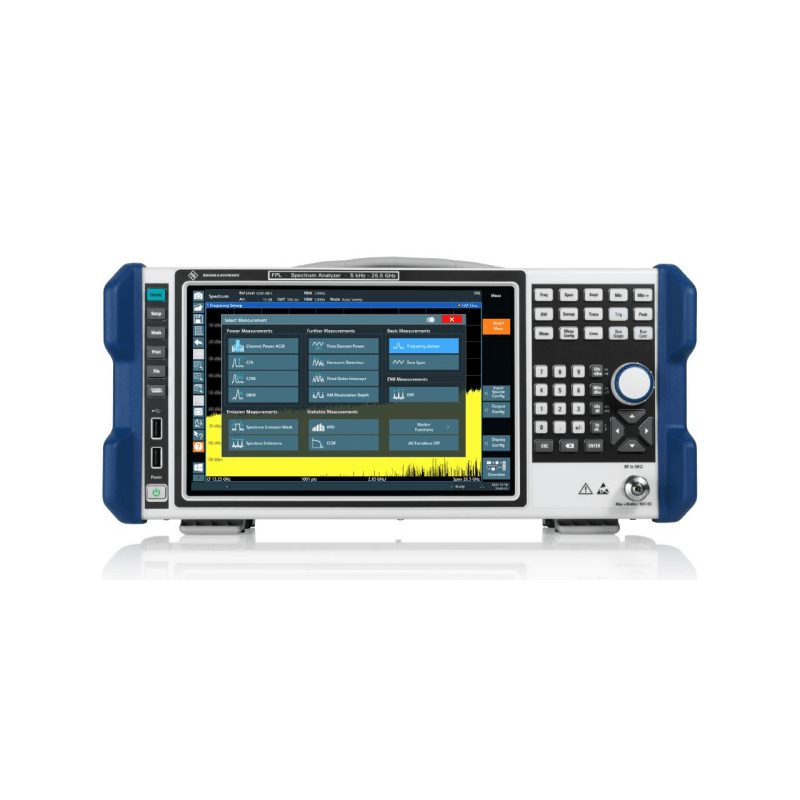

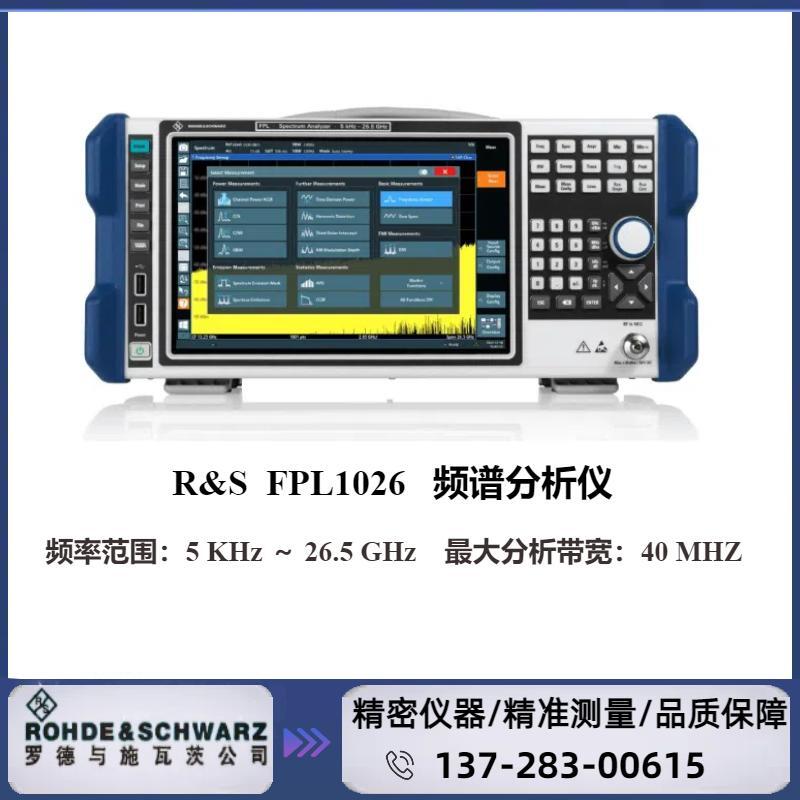

罗德与施瓦茨RS FPL1026  频谱分析仪频率范围：5KHz ～ 26.5GHz

主要规格：

▶ 频率范围： 5 kHz ～ 3 / 7.5 / 14 / 26.5 GHz
▶ 相位噪声： < -108 dBc / Hz（典型值、1 GHz、10 kHz 偏移）
▶ 分辨率带宽 扫描模式：100 kHz ～ 10 MHz、1 / 2 / 3 / 5 序列
▶ FFT 模式：1 Hz ～ 50 kHz、1 / 2 / 3 / 5 序列分析带宽 10 MHz、40 MHz（Opt.）
▶ 显示平均噪声电平： < -166 dBm（典型值，10 MHz ≤ f < 2 GHz，前置放大器 ON）
▶ TOI  ：+20 dBm（典型值、300 MHz ≤ fin < 3 GHz）
    通用：
▶ 显示器： 10.1 英寸彩色 WXGA（1280×800 像素）
▶ 外形尺寸（W×H×D）： 408 ㎜ × 186 ㎜ × 235 ㎜
▶ 重量：6 kg（选件除外）

 主要特点

▶ 频率范围 ：5 kHz ～ 3 / 7.5 / 14 / 26.5 GHz
▶ SSB 相位噪声 ：–108 dBc / Hz（10 kHz 偏移）
▶ 显示平均噪声电平：-166 dBm@2 GHz（ 前置放大器 ON、典型值）
▶ 直流电源（12 V / 24 V）
▶ 深度仅 23.5 cm，节省空间设计
▶ 内置跟踪源（Opt.）

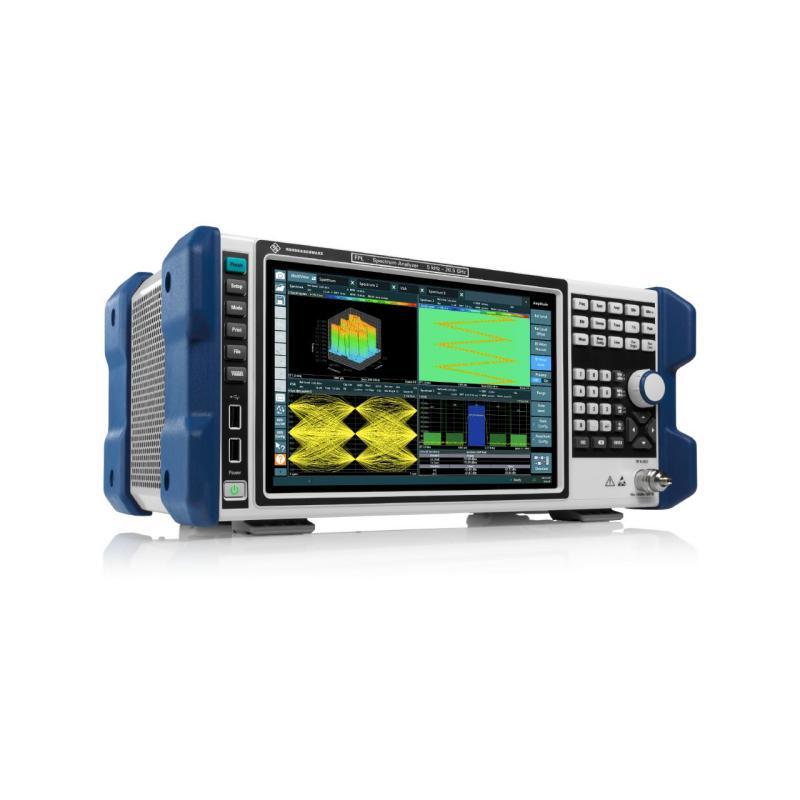

在射频实验室，R&S®FPL1000 系列和示波器或万用表一样不可或缺。它是一款单机可执行多种测量任务的仪器。该仪器不仅支持
频谱分析，而且支持结合使用功率探头进行高度准确的功率测量，以及分析模拟和数字调制信号。

▶技术参数

型号               频率范围                      相位噪声                                                   DANL（1 GHz 时）      最大分析带宽

FPL1003      5kHz 至 3GHz         < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置）     < –163 dBm/Hz          40 MHz (FPL1-B40)

FPL1007      5kHz 至 7.5GHz       < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置）     < –163 dBm/Hz          40 MHz (FPL1-B40)

FPL1014      5kHz 至 14GHz        < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置）     < –160 dBm/Hz          40 MHz
                                                                                                                              （前置放大器开启）      (FPL1-B40和B11)

FPL1026      5kHz 至 26.5GHz      < –108 dBc (1Hz)（f = 1GHz，10kHz 偏置）     < –160 dBm/Hz          40 MHz (FPL1-B40)
                                                                                                                               （前置放大器开启）      (FPL1-B40和B11)

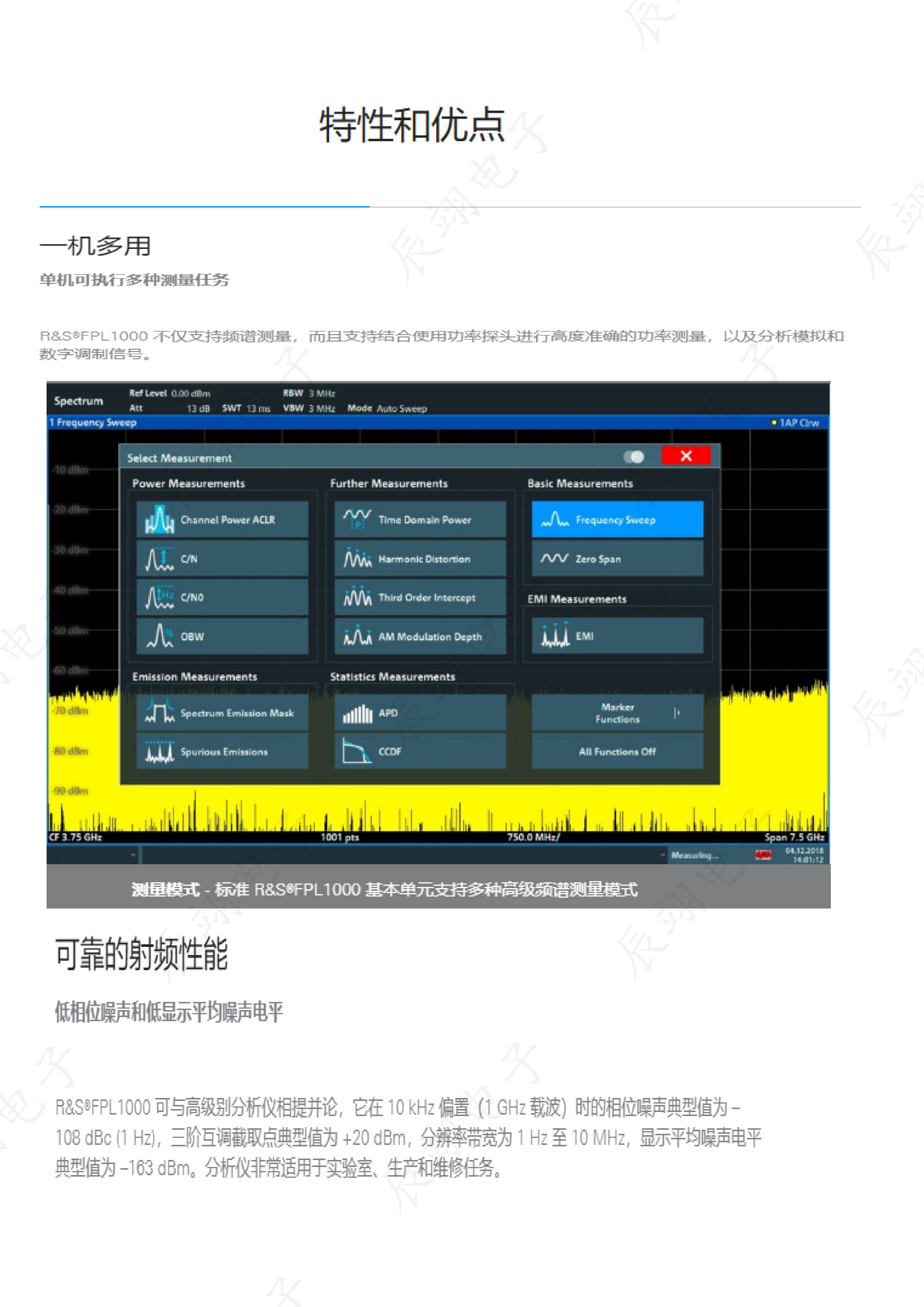

▶ 单表覆盖各种应用
1 台 R&S®FPL1000，即可进行各种测量。除了频谱测量之外，还可以使用功率传感器进行高精度功率测量、以及模拟和数字调制信
号的分析。

▶ EMI 预认证测试
通过增加 FPL1-K54 EMI 预认证选件，可以使用 CISPR 要求的噪声测量用检波器，或将频率轴更改为对数显示。通过配合使用限制线，
可以轻松实现预认证测试。

▶ 订购信息

产品名称                              型号                                主体

频谱分析仪                    5 kHz ～ 3 GHz                      R&S®FPL1003

频谱分析仪                    5 kHz ～ 7.5 GHz                    R&S®FPL1007

频谱分析仪                    5 kHz ～ 14 GHz                     R&S®FPL1014

频谱分析仪                    5 kHz ～ 26.5 GHz                  R&S®FPL1026

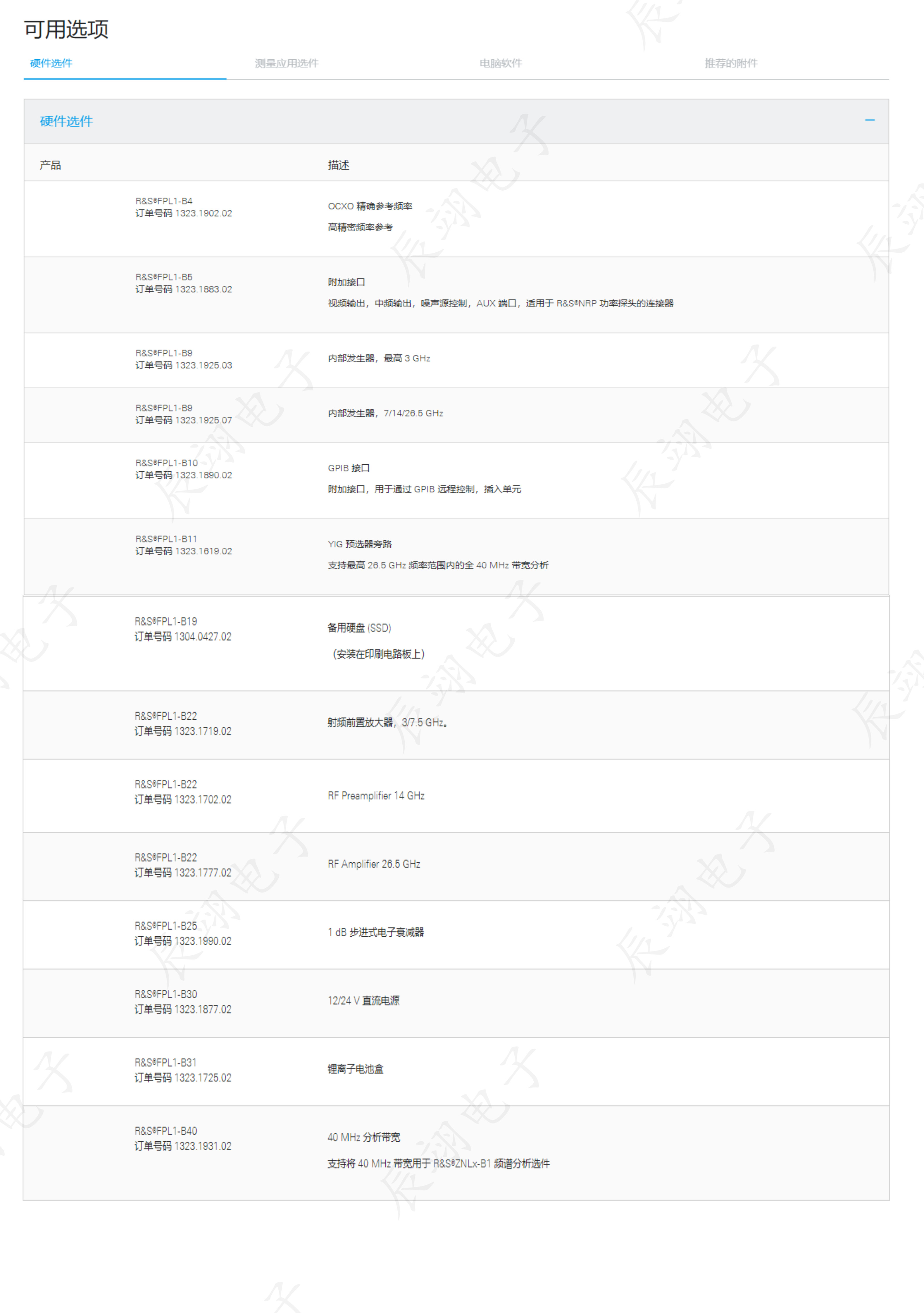

▶ 选件

R&S®FPL1-B4：OCXO、频率稳定度扩展

R&S®FPL1-B5：添加接口

R&S®FPL1-B9：内置跟踪源 5 kHz ～ 7.5 GHz

R&S®FPL1-B10：GPIB 接口

R&S®FPL1-B11：YIG 预选器旁路

R&S®FPL1-B19：第二硬盘（包含固件）

R&S®FPL1-B22：RF 前置放大器

R&S®FPL1-B25：电子衰减器（1 dB 步进）

R&S®FPL1-B30：直流电源 12 / 24 V

R&S®FPL1-B40：信号分析带宽扩展至 40 MHz
