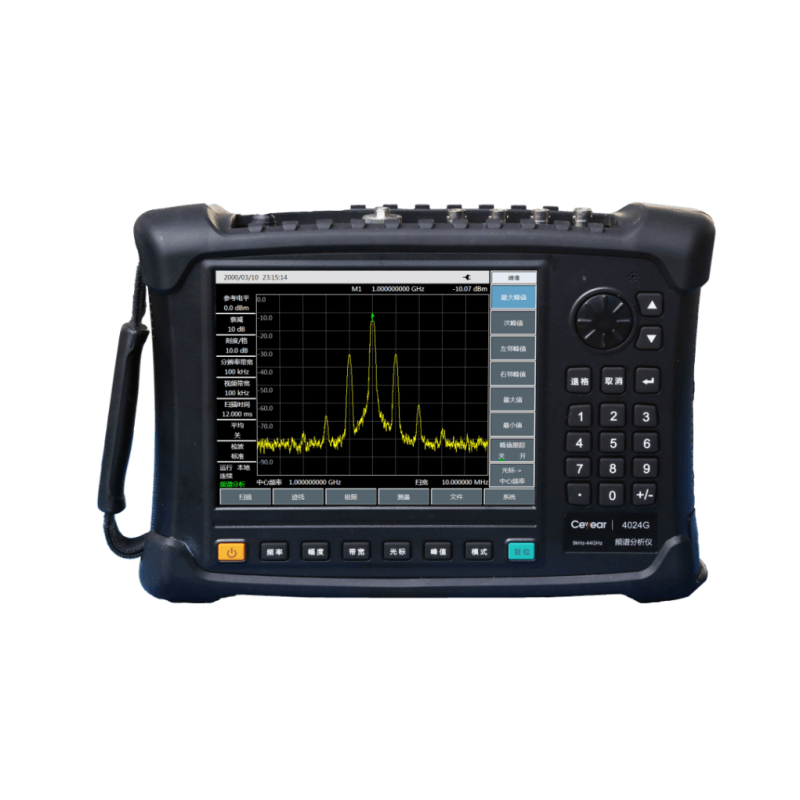

中电科思仪4024H手持式频谱分析仪频率范围: 9KHZ-50GHZ

简介：4024A／B／C／D／E／F／G／H／L频谱分析仪

*  频率范围：9kHz～4GHz   （4024A）；
                    9kHz～6.5GHz （4024B）；
                    9kHz~9GHz       (4024C）；
                    9kHz~20GHz      (4024D  ；
                    9kHz~26.5GHz   (4024E）；
                    9kHz~32GHz      (4024F）；
                    9kHz~44GHz      (4024G）；
                    9kHz~50GHz      (4024H）；
                    9kHz~67GHz      (4024L） ；

*  分辨率带宽：1Hz～10MHz（1-3倍步进）

*  全频段前置放大器：标准配置

*  显示平均噪声电平：-163dBm／Hz（1GHz典型值）

*  扫描速度：1GHz扫宽最快扫描时间<20ms

*  相位噪声（1GHz载波）： ≤-112dBc／Hz＠100kHz频偏（4024A／B／C）
                                         ≤-106dBc／Hz＠100kHz频偏（4024D／E／F／G／H／L）

* 多种测量功能模式：频谱分析、场强测量、干扰分析（瀑布图、RSSI）、模拟解调
                            （AM、FM、PM）、信道扫描、高精度USB功率测量、信号分析等

产品综述：

  4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，性能指标方面具有优良的平均噪声电平、

相位噪声以及扫描速度，测量功能方面具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描、信号分析等多种测量功能模式以及通

道功率、占用带宽、邻道功率、音频解调、杂散模板、载噪比等多种智能测量功能，采用8.4寸液晶及电容触摸屏一体化设计提高了显示清晰度和操作

便捷性，结构形式采用手持式，体积小、重量轻、供电灵活、便于机动，极其适合现场使用。可应用于微波与卫星通信、无线通信等领域的信号及设备测试。

主要特点：

*  频率覆盖范围：从9kHz覆盖到67GHz，共9种型号

*  显示平均噪声电平：可达-163dBm@1Hz RBW（典型值）

*  相位噪声性能：-112dBc/Hz@100kHz频偏@1GHz载波（4024A/B/C）

                     -106dBc/Hz@100kHz频偏@1GHz载波（4024D/E/F/G/H/L）

*  扫描速度：1GHz扫宽最快扫描时间<20ms

*  分辨率带宽：1Hz～10MHz

*  全频段前置放大器：标准配置

*  多种测量功能模式：频谱分析、场强测量、干扰分析（瀑布图、RSSI）、模拟解调（AM/FM/PM）、信道扫描、高精度USB功率测量、信号分析等

*  多种智能测量功能：场强测量、通道功率、占用带宽、邻道功率、音频解调、载噪比、杂散模板等

*  多样的辅助测试接口：10MHz参考输入输出接口、GPS天线接口、零扫宽中频输出接口、外触发输入接口等

*  方便快捷的用户操作体验：8.4寸大屏幕高亮液晶以及大字体显示、便捷的电容触摸屏操作、液晶与触摸屏一体化设计、多种显示模式等

*  工作温度范围为-10℃～50℃

*  可通过电池或适配器供电

功能特点：

* 丰富的测量功能模式选件

场强测量             干扰分析（瀑布图）             模拟解调

信道扫描        功率测量（USB功率探头）        信号分析

* 全面的智能测量功能

场强测量        通道功率        占用带宽

邻道功率        杂散模板          载噪比

极限线         列表扫描          多迹线

* 多样的辅助测试接口

* 方便快捷的用户操作体验

一键式快速测量

状态及数据存储调用功能

8.4寸液晶与电容触摸屏一体化设计，更小的透光折射率，更清晰的显示体验

便捷的电容触摸屏操作特性

多种显示模式，户外强光、夜视等环境下可获得更好的体验

背光按键

典型应用：

* 装备的现场综合性能评估

4024频谱分析仪系列产品具有工作频段宽、性能指标高、扫描速度快、测试功能多、操作简便等多重优点，并且采用手持式结构形式，

体积小、重量轻、可电池供电，可应用于通信等各种装备的现场安装调试及维修保障等方面。

* 发射机和接收机的现场测试及诊断

4024频谱分析仪系列产品具有频谱分析、场强测量、干扰分析、模拟解调、功率测量、信道扫描等多种测量功能模式，并且具有通道功率、

占用带宽、邻道功率、载噪比、场强测量、杂散模板等多种智能测量功能，可以为发射机和接收机的现场测试提供全面的频谱分析及诊断服务。

* 宽带频谱监测、干扰识别

4024频谱分析仪系列产品通过外接定向天线可应用于电磁环境探测、无线电干扰分析、电磁环境背景评估、监测频谱和识别非法信道干扰信号等方面。
