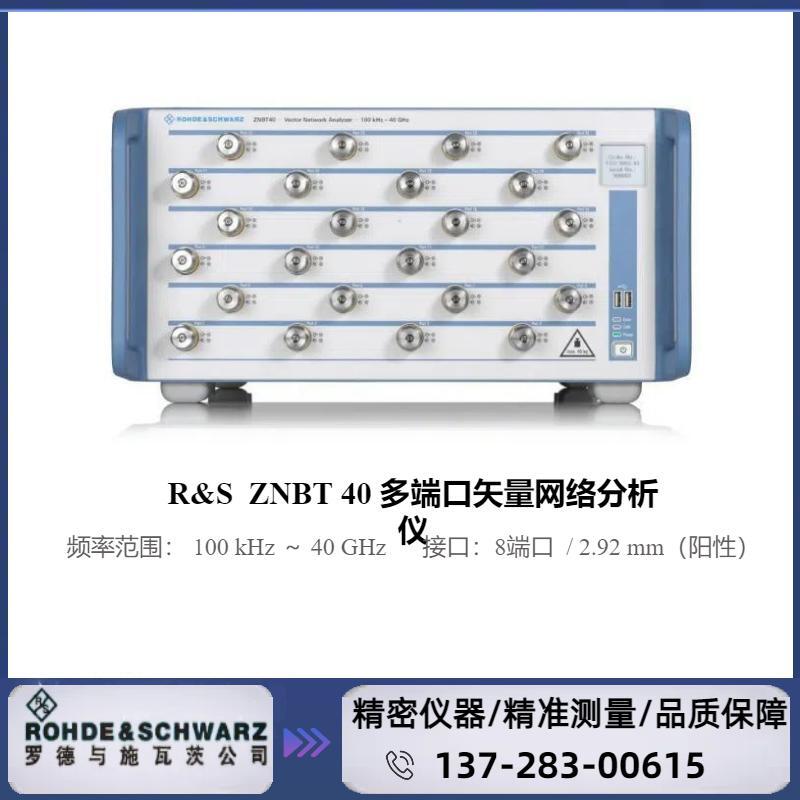

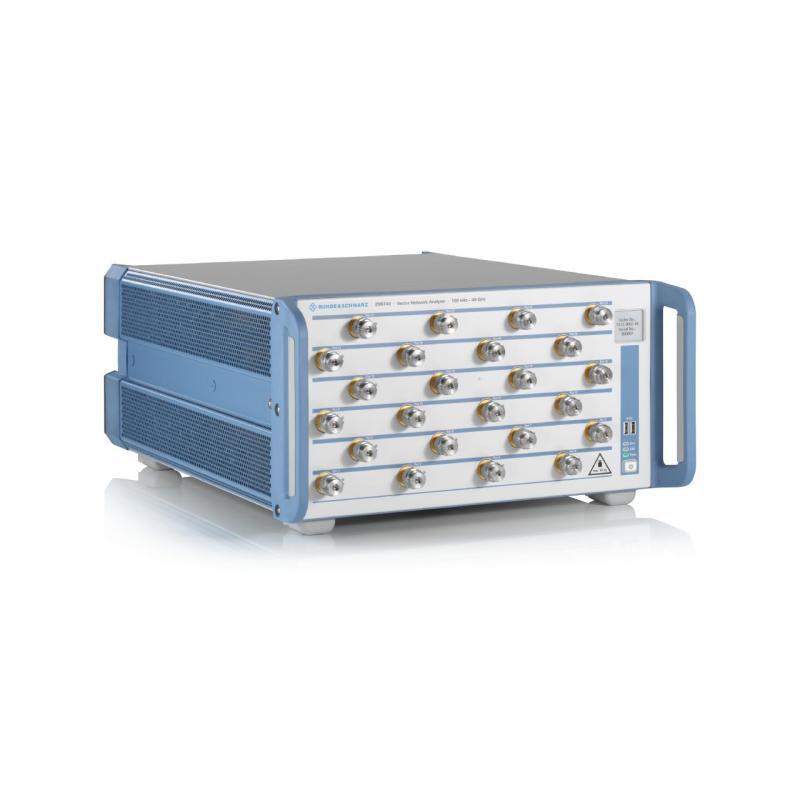

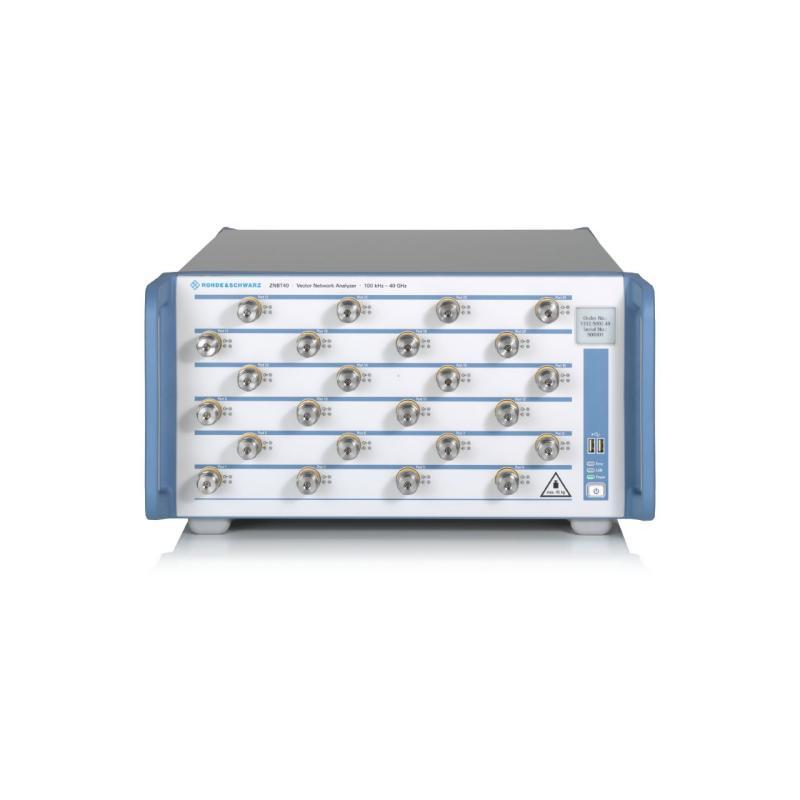

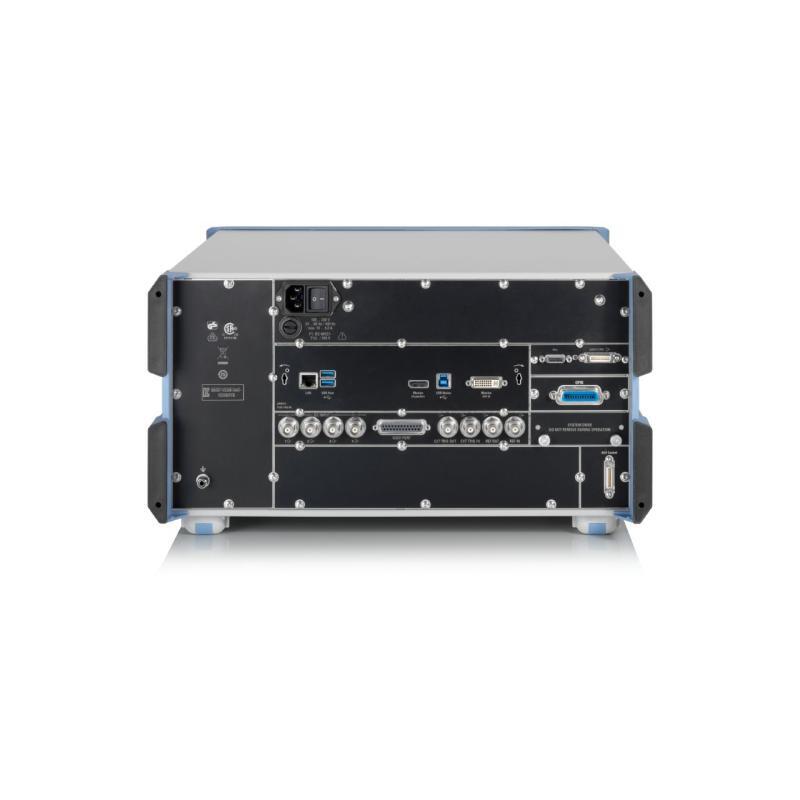

罗德与施瓦茨 R&S多端口矢量网络分析仪 ZNBT40 ：100 kHz ～ 40 GHz，8 端口

主要规格

▶ 频率范围： 9 kHz ～ 8.5 GHz、100 kHz ~ 20 / 26.5 / 40 GHz
▶ 端 口  数： 4 ～ 24（R&S®ZNBT8）
                    8 ～ 24（R&S®ZNBT20 / 26.5 / 40）
▶ 动态范围： > 130 dB、140 dBm（典型值）
▶ 测量速度：260 ms（24 全端口 S 参数、201 点）
▶ IF 带宽： 1 Hz ～ 1 MHz、10 MHz（Opt.）
▶ 测量点数： 2 ～ 100,001 点 / 迹线
▶ 外形尺寸 (W×H×D)： 462 ㎜ × 238 ㎜ × 611 ㎜
▶ 重量： R&S®ZNBT8 2和4 端口模式：38 kg
▶ R&S®ZNBT40 2和4 端口模式：45 kg

主要特点

▶ 频率范围 ：9 kHz ～ 8.5 GHz、100 kHz ～ 20 / 26.5 / 40 GHz
▶ 端口数 ：4 端口～最大 24 端口
▶ 在并行测量模式下可以同时测量多个设备
▶ 通过专用软件自动进行复杂的测量

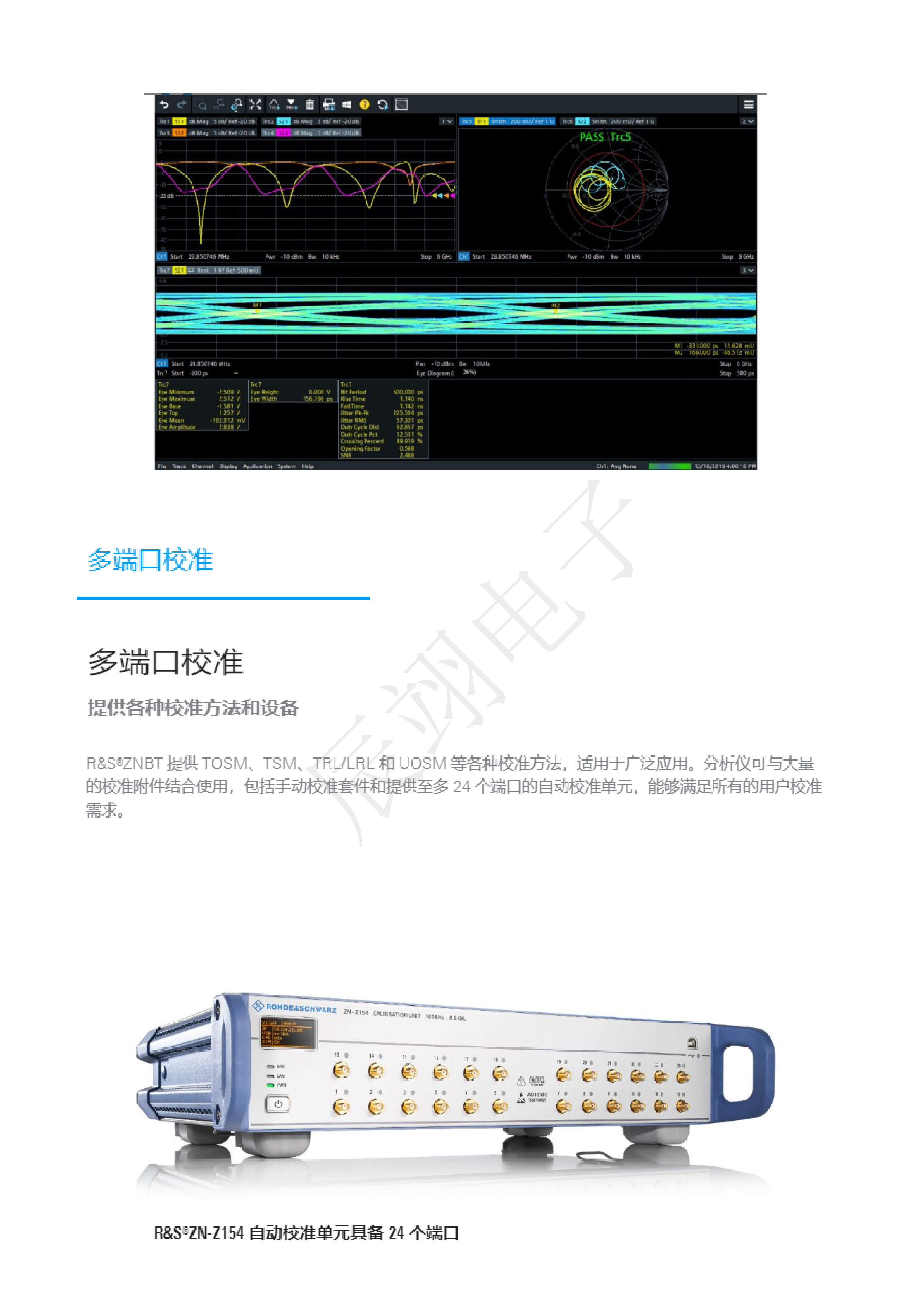

▶ 支持最大 24 端口自动校准件
▶ 至多 24 个端口，带完全相位相参接收机
▶ 最高 140 dB 的动态范围
▶ 扫描时间短至 1.7 ms (R&S®ZNBT8) 和 2.7 ms（其他型号）

▶技术参数：

型号                             端口                                频率                               连接器
ZNBT8                       4 至 24                          9KHz-8.5GHz                   N 型（阴性）
ZNBT20                     8 至 24                         100 kHz 至 20 GHz            3.5 mm（阳性）
ZNBT26                     8 至 24                         100 kHz 至 26.5 GHz         2.92 mm（阳性）
ZNBT40                     8 至 24                         100 kHz 至 40 GHz            2.92 mm（阳性）

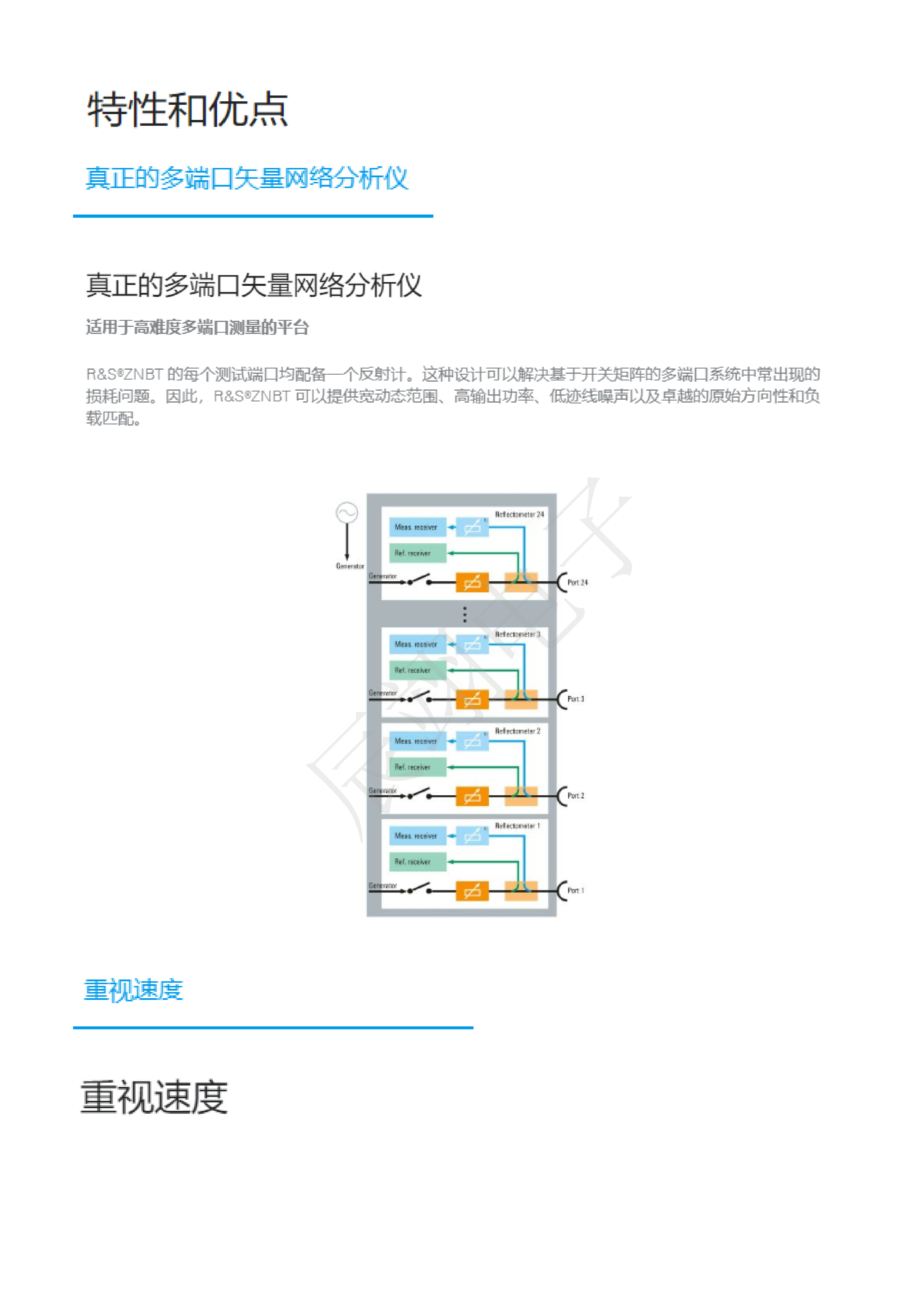

▶实现高速高精度的多端口测量

R&S®ZNBT 是一体型多端口网络分析仪，端口数量可在 4 个至 24 个之间组合配置，多端口测试
时性能稳定，支持变频和互调测量。各端口均接入内置信号源，可并行输出，支持独立双向 S 参数测量。

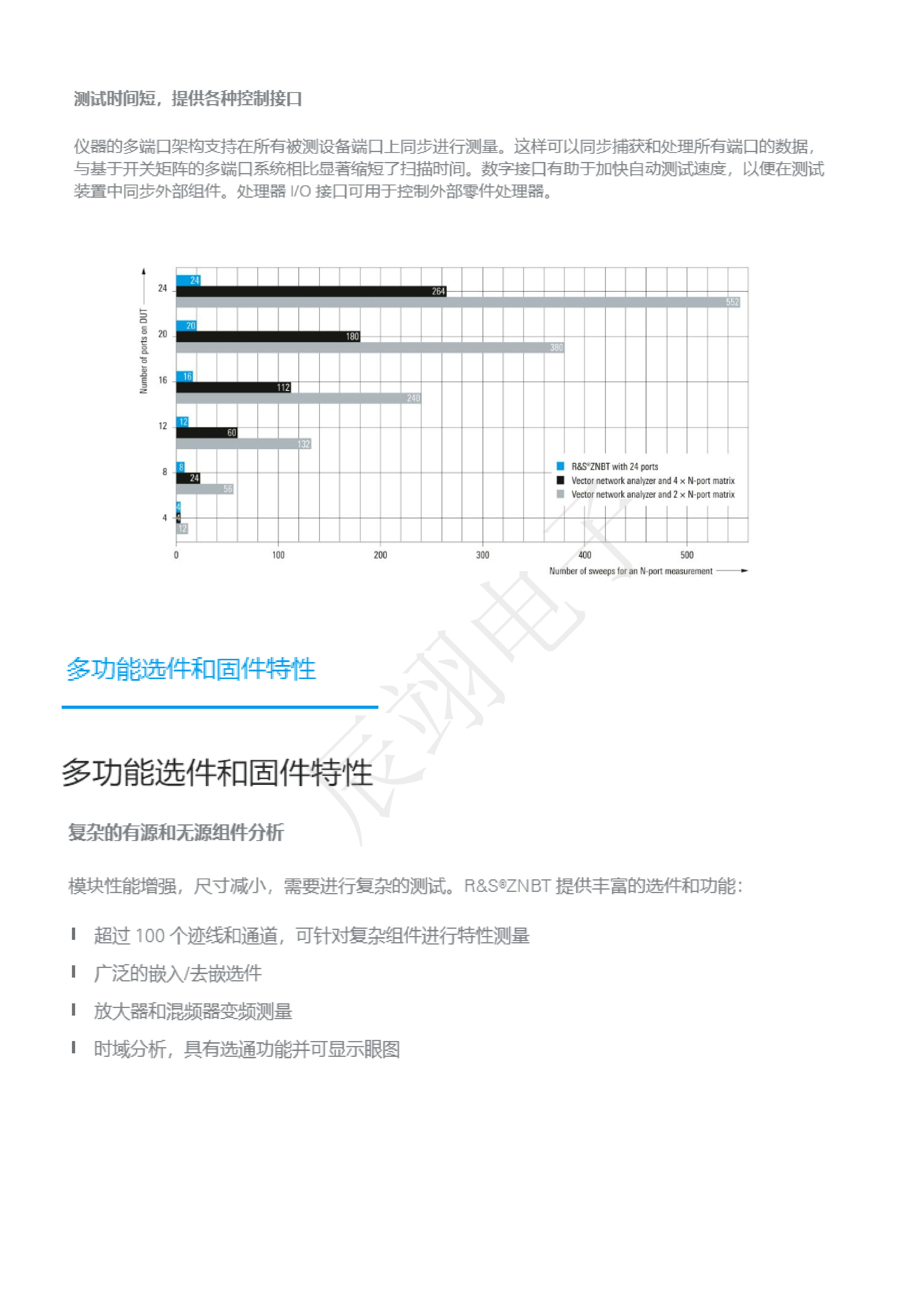

▶通过并行测量改进生产线的评估效率

R&S®ZNBT 具有并行测量模式，可以同时测量多个设备，大幅提升测试效率。

▶自动测量软件 R&S®ZNrun

通过在控制用 PC 上安装 R&S®ZNrun，可以轻松控制 R&S®ZNBT 和 DUT，能够进行高效的多端口测量。
只需输入评估项目即可进行测量参数的设置、优化多端口校准。

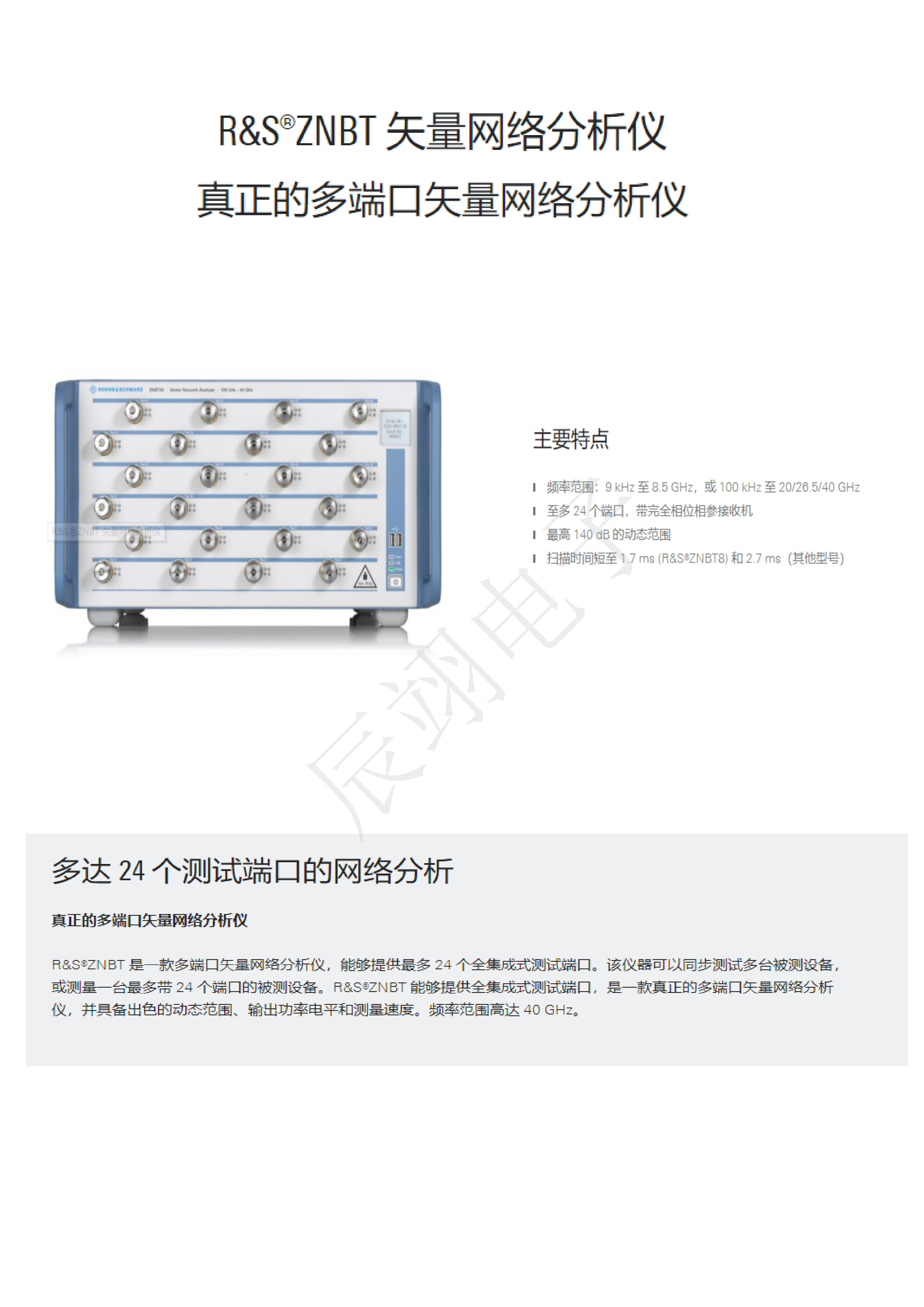

▶多达 24 个测试端口的网络分析

真正的多端口矢量网络分析仪，R&S®ZNBT 是一款多端口矢量网络分析仪，能够提供最多 24 个全集成式
测试端口。该仪器可以同步测试多台被测设备，或测量一台最多带 24 个端口的被测设备。R&S®ZNBT 能
够提供全集成式测试端口，是一款真正的多端口矢量网络分析仪，并具备出色的动态范围、输出功率电平和
测量速度。频率范围高达 40 GHz。

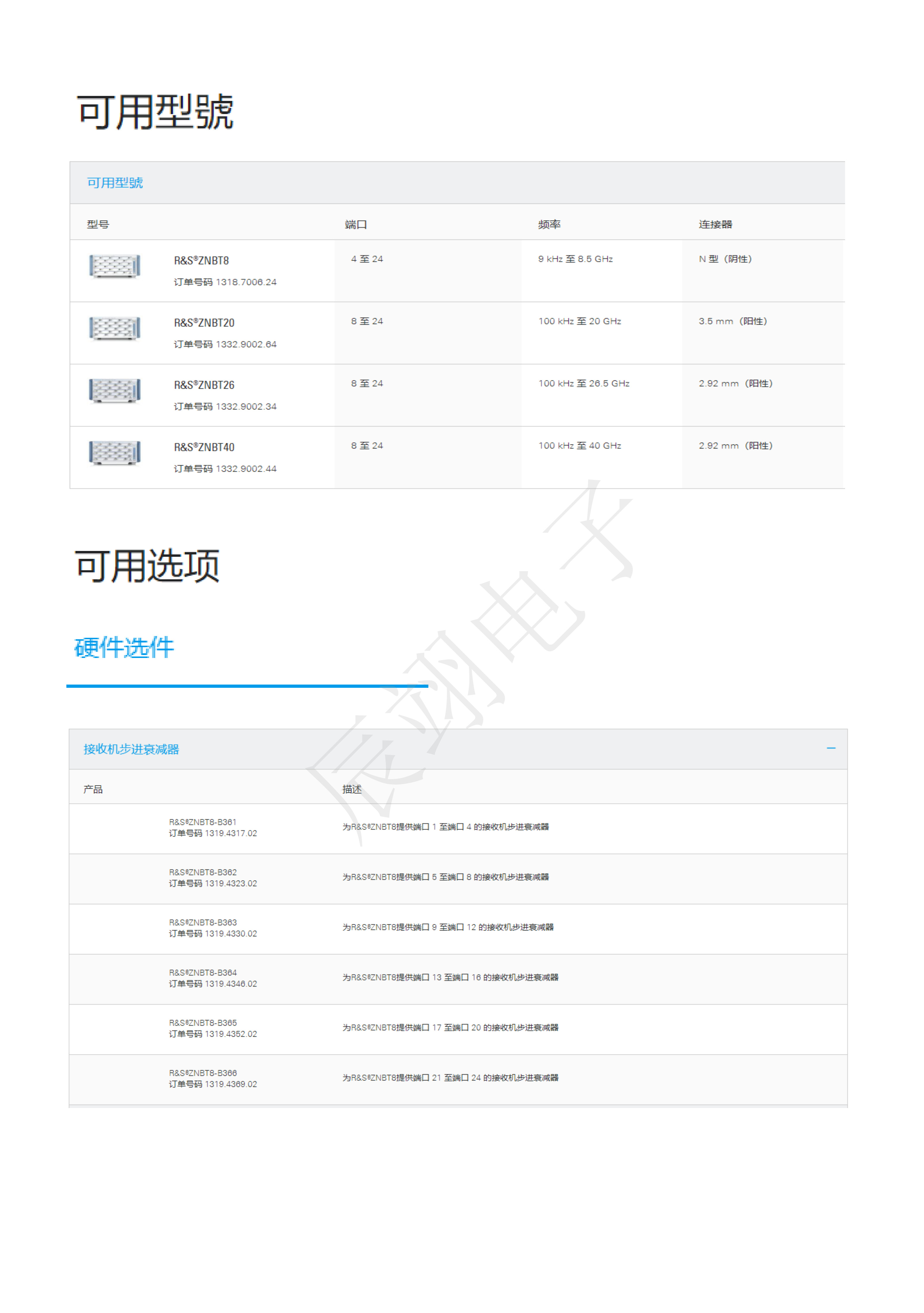

▶订购信息

产品名称主机/主机                                                       型号

矢量网络分析仪：9 kHz ～ 8.5 GHz，4 端口               R&S®ZNBT8
矢量网络分析仪：100 kHz ～ 20 GHz，8 端口            R&S®ZNBT20
矢量网络分析仪：100 kHz ～ 26.5 GHz，8 端口          R&S®ZNBT26
矢量网络分析仪：100 kHz ～ 40 GHz，8 端口            R&S®ZNBT40

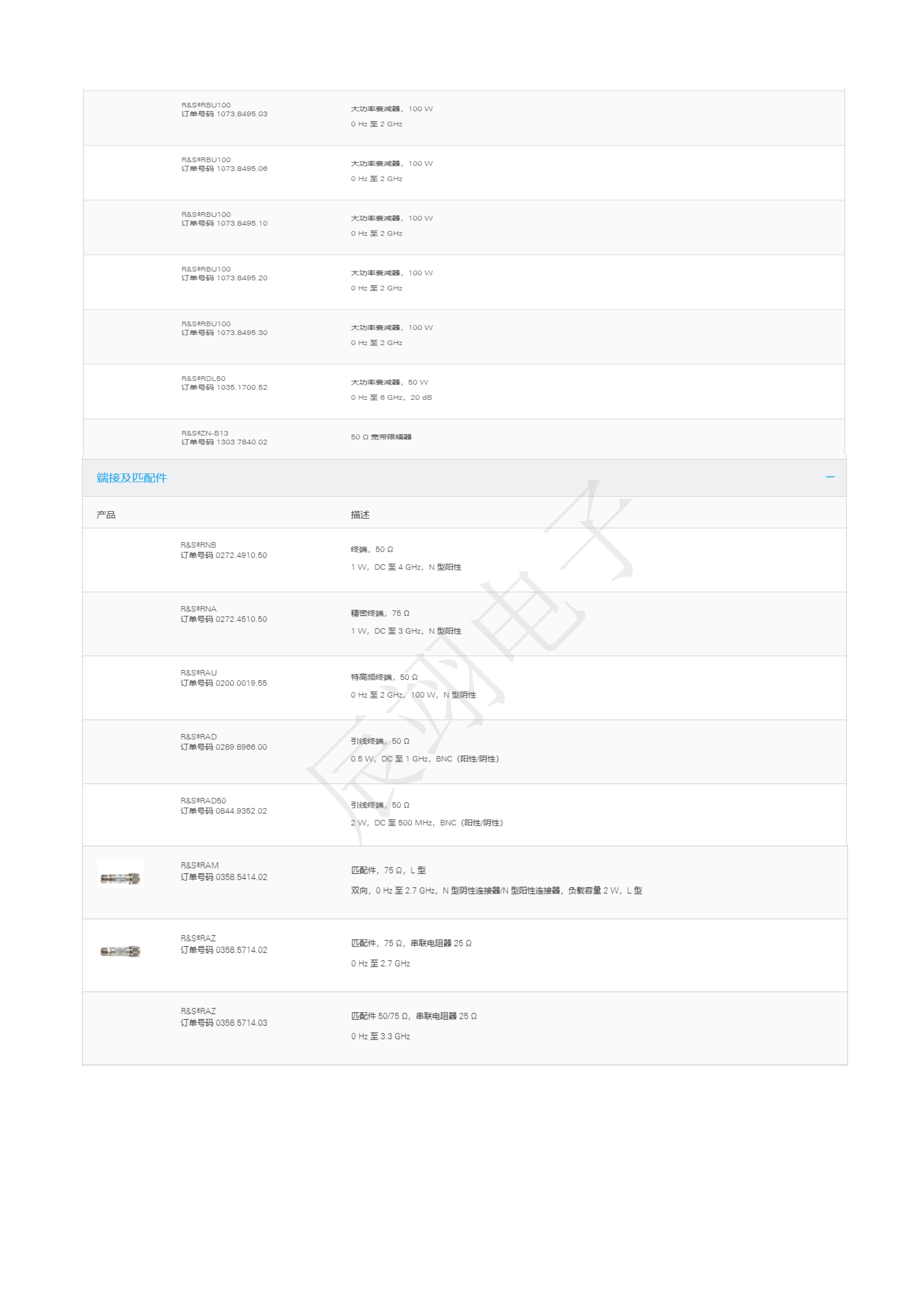

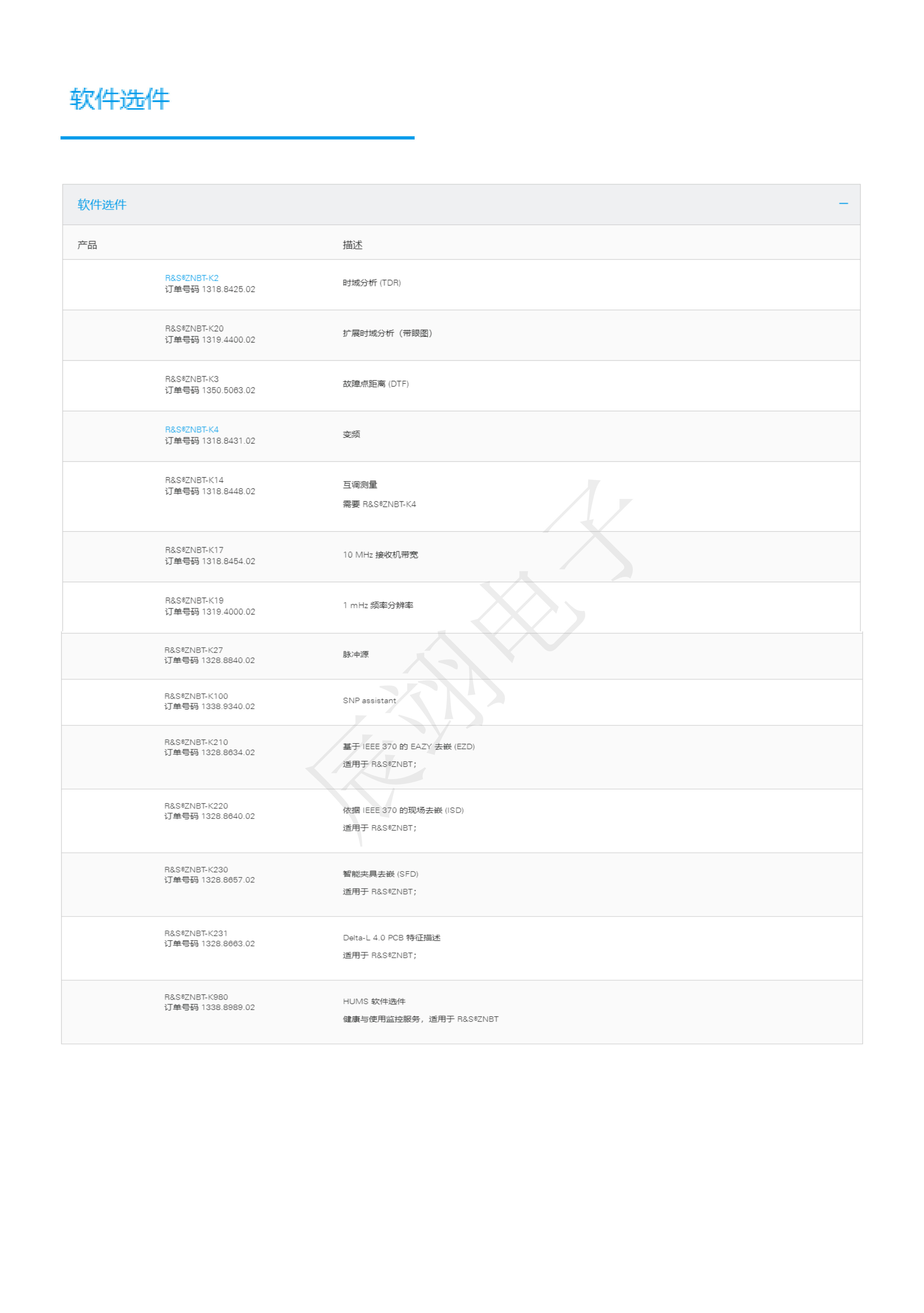

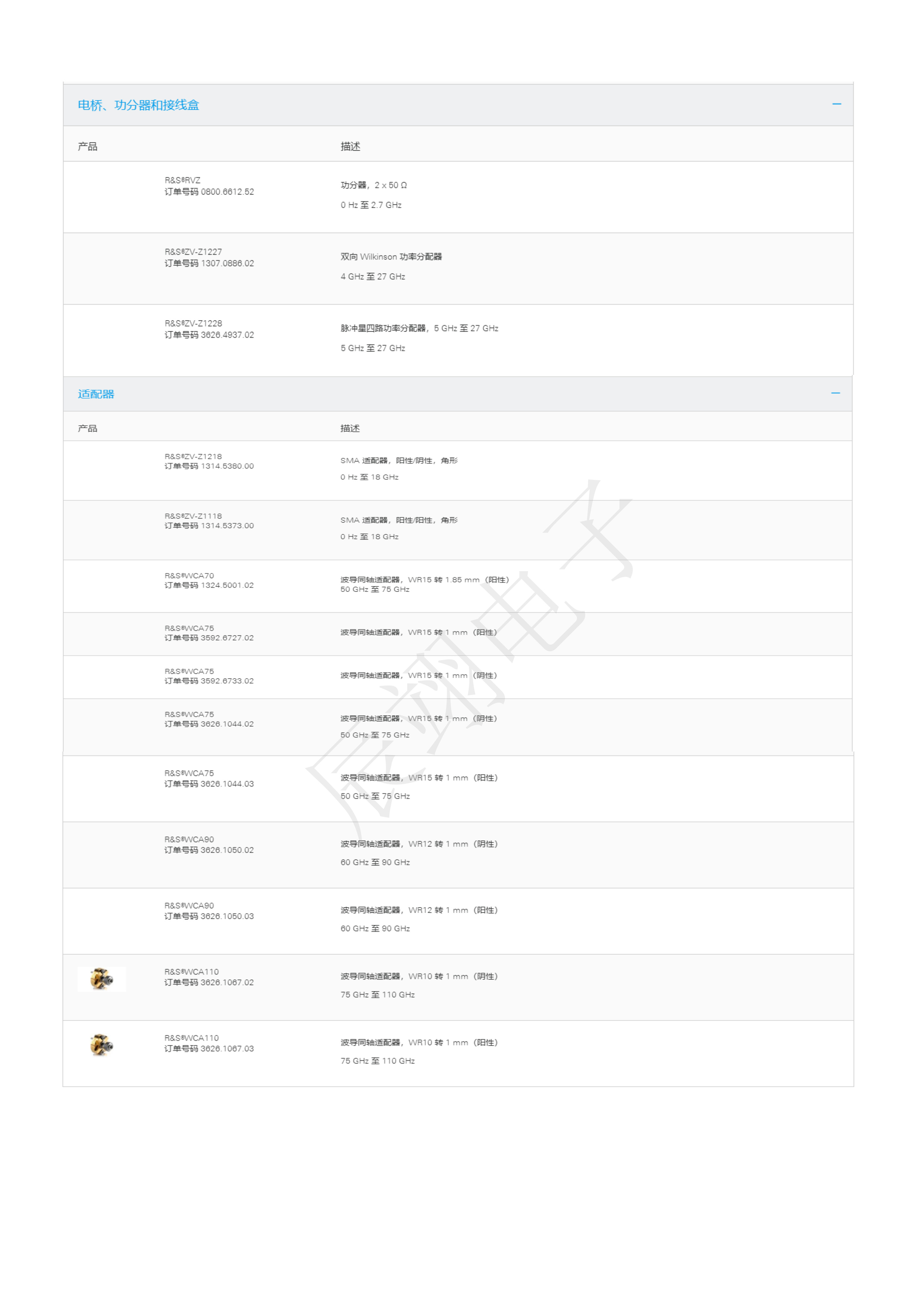

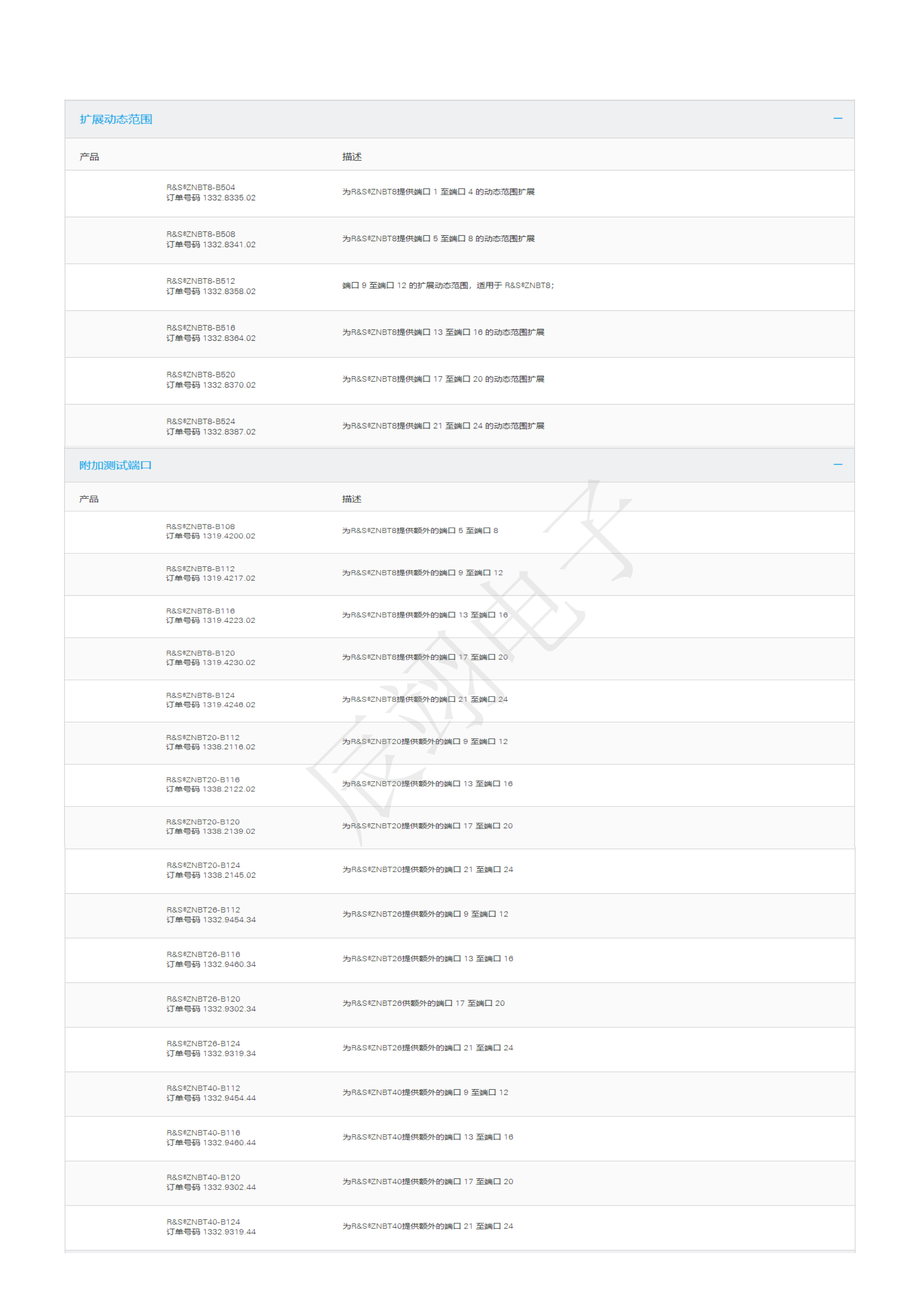

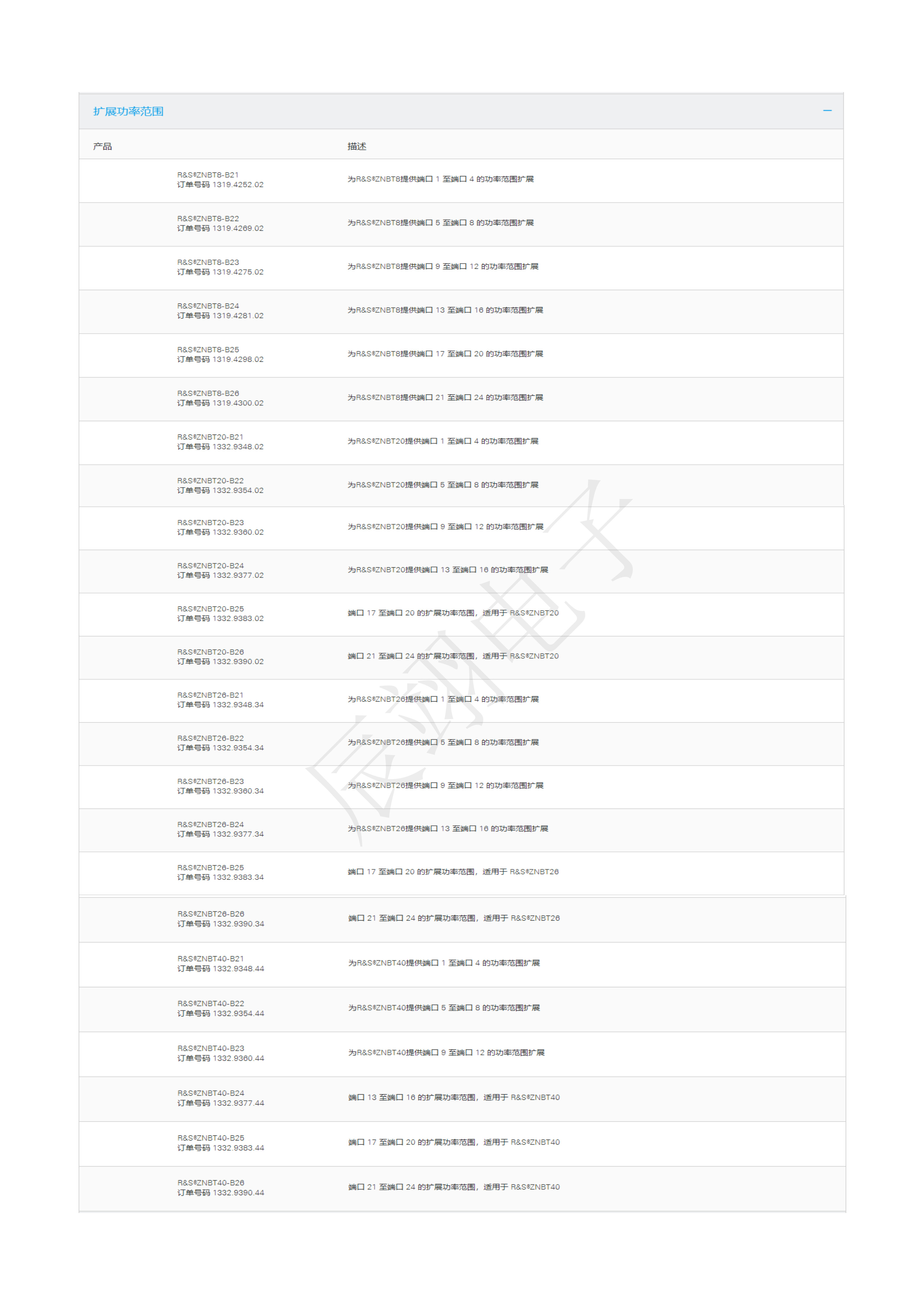

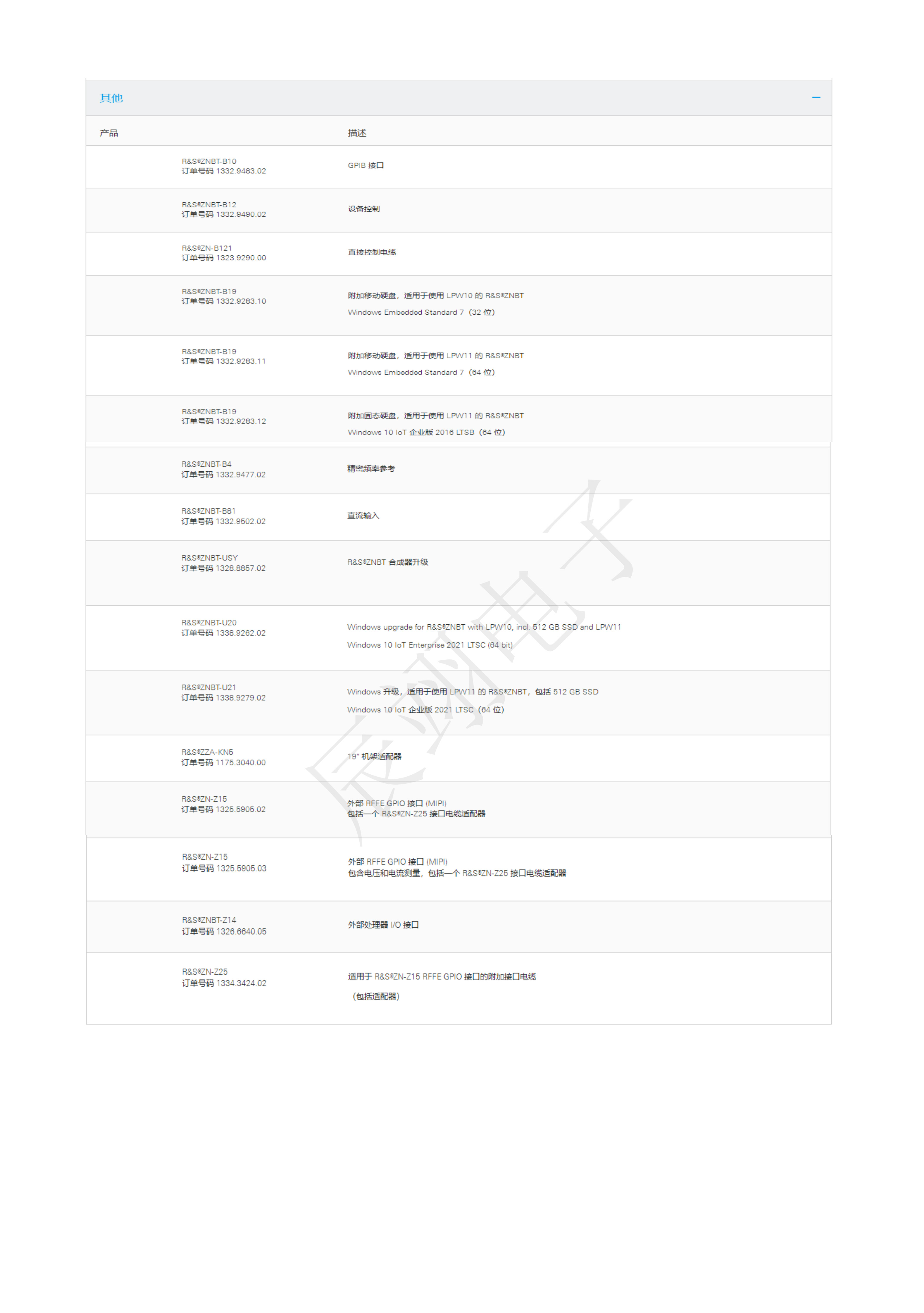

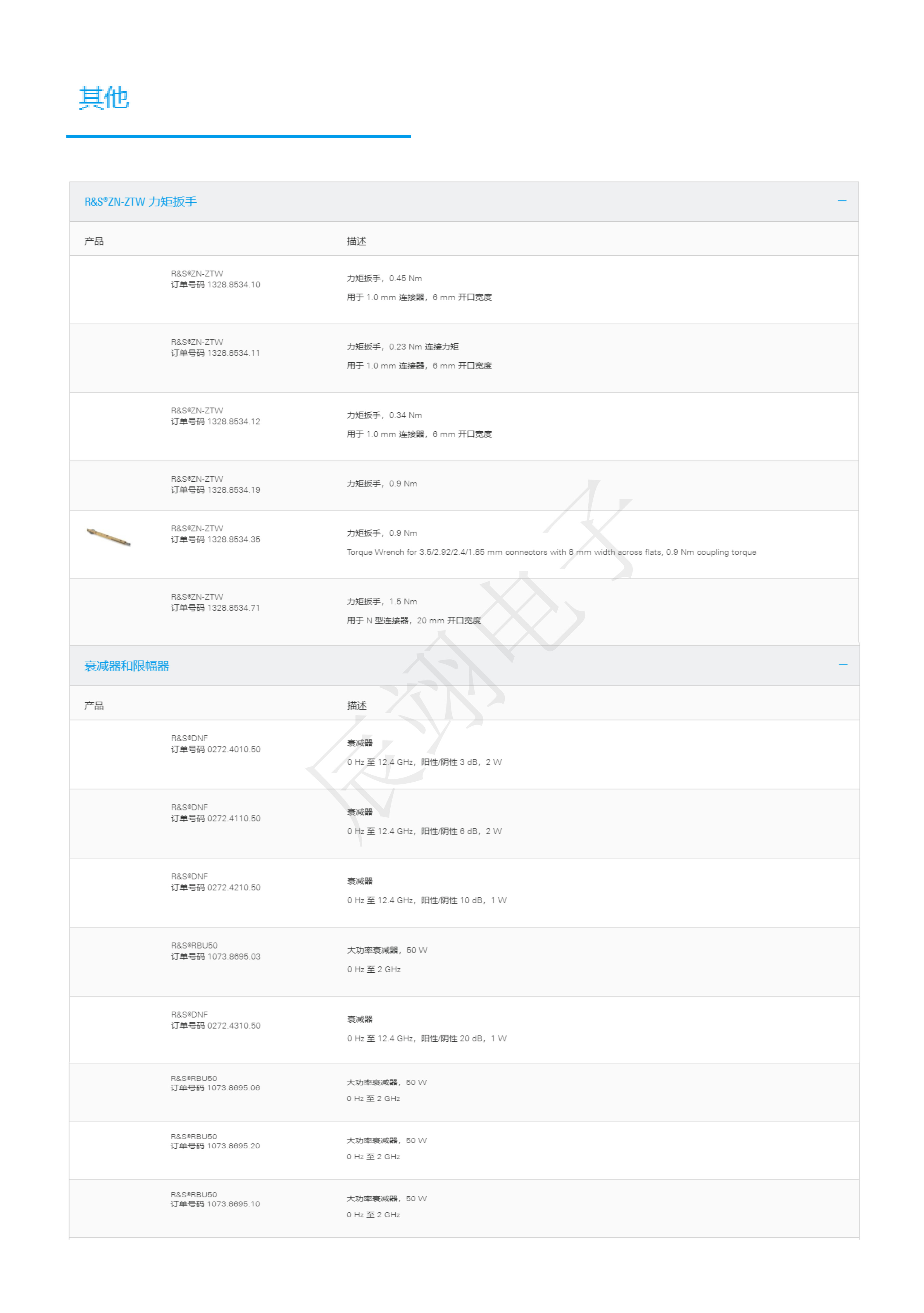

▶选件

R&S®ZNBT8-B108：ZNBT8 升级端口 5 ～ 8
R&S®ZNBTx-B112：ZNBTx 升级端口 9 ～ 12
R&S®ZNBTx-B116：ZNBTx 升级端口 13 ～ 16
R&S®ZNBTx-B120：ZNBTx 升级端口 17 ～ 20
R&S®ZNBTx-B124：ZNBTx 升级端口 21 ～ 24
