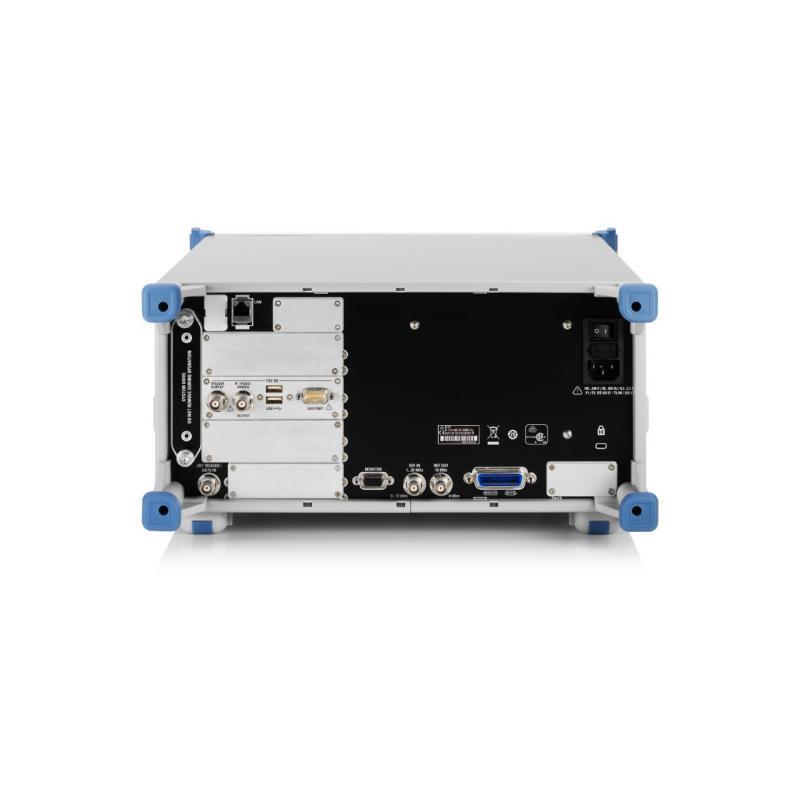

罗德与施瓦茨 RS EMI 测试接收机ESR26 : 9 kHz～26.5GHz (10 Hz 可选）



主要规格

▶ 频率范围： 9 kHz ～ 3.6 / 7 / 26.5 GHz 、10 Hz ～ 3.6 / 7 / 26.5 GHz（Opt.）
                  （ 跨度≧ 10 Hz）和接收机模式：10 Hz ～ 10 MHz（-3 dB）、1 / 2 / 3 / 5 / 10 步进
▶ IF 带宽：分析仪分析仪和接收机模式：200 Hz、9 kHz、120 kH（z -6 dB）、1 MH（z 脉冲带）
                  分析仪和接收机模式（带选件 R&S®ESR-B29）：10 Hz ～ 100 kHz（-6 dB）、10倍步进
▶ 检波器： 最大 / 最小峰值、QP、RMS、AVG、CISPR-AVG、CISPR-RMS
▶ 显示平均噪声电平（前置放大器ON）：30 MHz < f < 1 GHz、RBW=120 kHz < –3 dB µV、1 GHz < f < 3.6 GHz、
                  RBW=1 MHz < 9 dB µV、3.6 GHz < f < 26.5 GHz、RBW=1 MHz < 13 dB µV
▶ 扫描点数： 分析仪模式（标准）：101 ～ 32,001 点、分析仪模式（EMI）： 101 ～ 200,001 点、接收机模式：4,000,000 点
▶ 画面尺寸： 8.4 英寸、SVGA 彩色触摸屏显示器
▶ 功耗： 150 W（典型值）、250 W（全选件配置时）
▶ 外形尺寸（W×H×D）： 412 ㎜ × 197 ㎜ × 517 ㎜
▶ 重量： 12.8 kg

主要特点

▶ 频率范围：9 kHz ～ 3.6 / 7 / 26.5 GHz、下限频率可以扩展至 10 Hz（Opt.）
▶ 符合 CISPR 16-1-1、ANSI C63.2、MIL‑STD‑461 和 FCC 标准
▶ 中端 EMI 测试接收机适用于快速、可靠的一致性测试
▶ 出色的动态范围和准确度

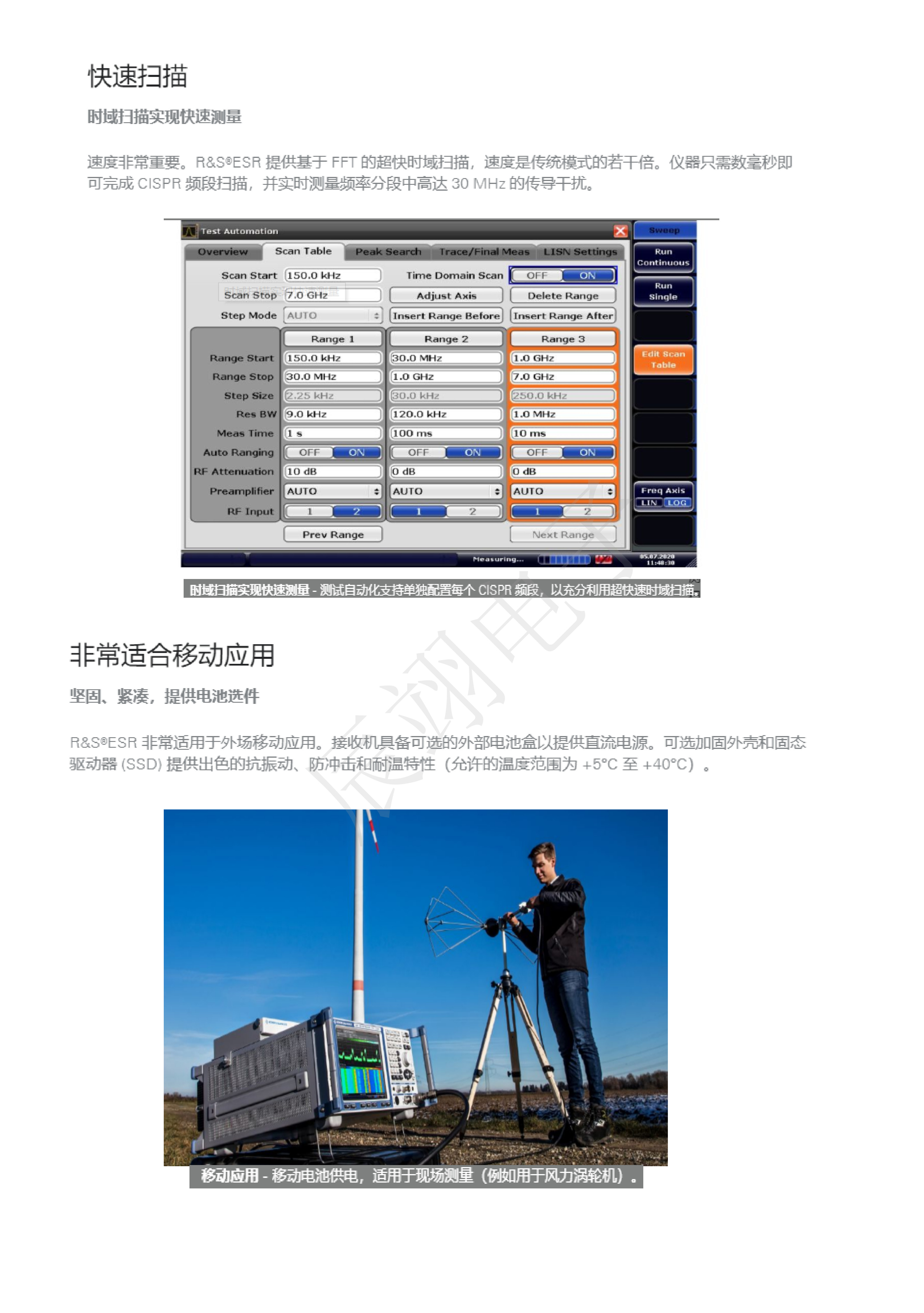

▶ 通过基于 FFT 的时域扫描实现超快速测量
▶ 支持实时频谱分析，具备 40 MHz 带宽（选件）
▶ 配置实时分析功能（Opt.）
▶ 标准配置全功能的频谱分析仪
▶ 50 W 的低功耗有助于环保
▶ 通过触摸屏实现直观操作

型号                  频率范围                                         测量带宽
ESR3      9 kHz 至 3.6 GHz（10 Hz 可选）  10 Hz 至 10 MHz，40 MHz（零跨度）
ESR7      9 kHz 至 7 GHz（10 Hz 可选）     10 Hz 至 10 MHz，40 MHz（零跨度）
ESR26    9 kHz 至 26.5 GHz（10 Hz 可选） 10 Hz 至 10 MHz，40 MHz（零跨度）

▶ 实现高速测量

R&S®ESR 完全符合 CISPR16-1-1 对测量设备的要求，采用宽带架构。EMI 评估实现了高速测量，搭载有瀑布图显示、
实时频谱分析以及 IF 分析仪功能等的多种分析和诊断功能。还提供采用触摸屏等的直观、易于理解的操作性。

▶ 订购信息

产品名称 /主体                                    型号

EMI 测试接收机：9 kHz ～ 3.6 GHz         R&S®ESR3
EMI 测试接收机：9 kHz ～ 7 GHz           R&S®ESR7
EMI 测试接收机：9 kHz ～ 26.5 GHz      R&S®ESR26

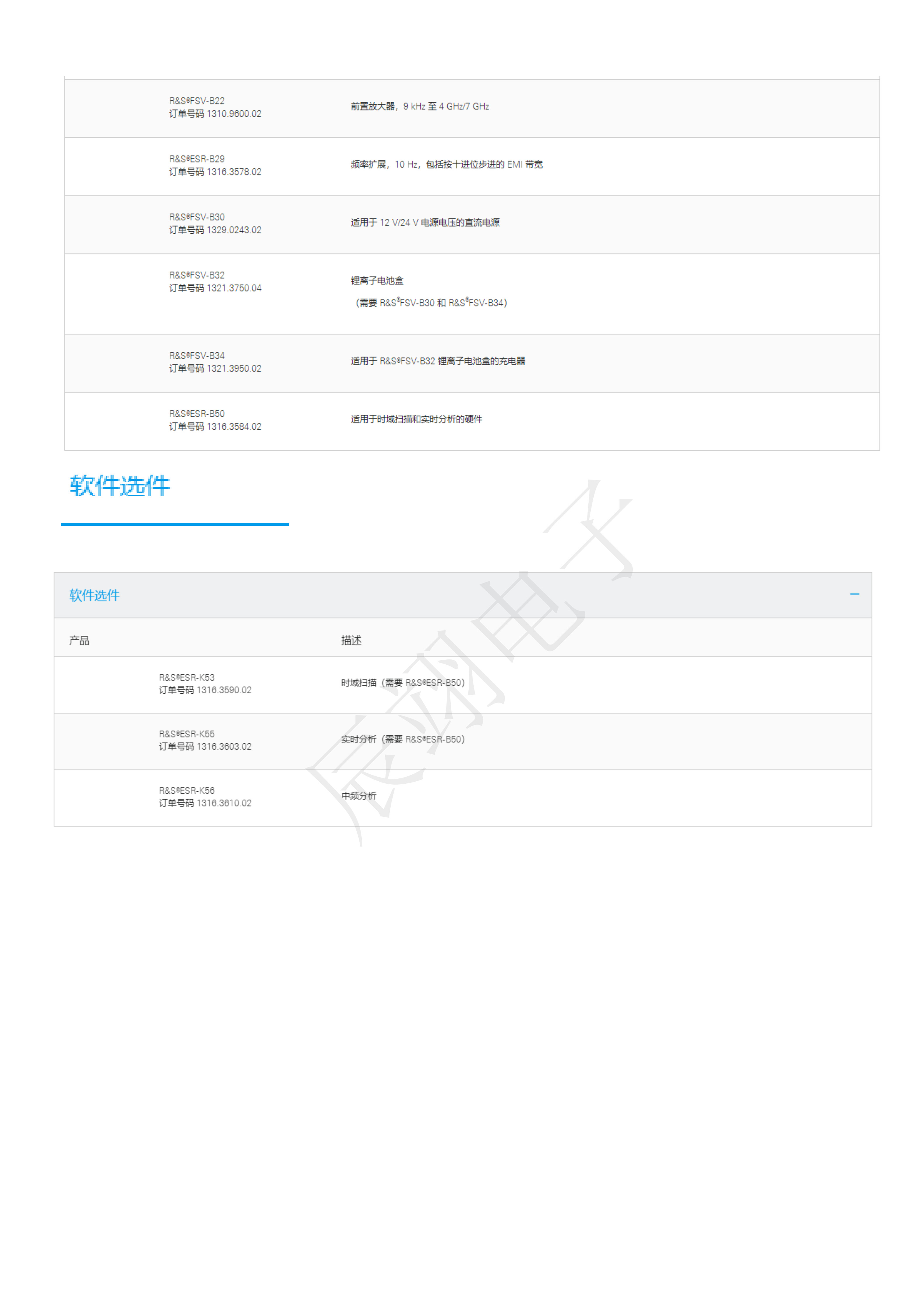

▶ 选件

R&S®FSV-B4： OCXO 高稳晶振
R&S®FSV-B9： 跟踪源：9 kHz ～ 7 GHz
R&S®FSV-B10：外部信号源控制
R&S®FSV-B22：前置放大器：100 kHz ～ 7 GHz
R&S®ESR-B29：10 Hz 低频频率扩展和增加 EMI 分辨率带宽
R&S®ESR-B50：时域和实时分析硬件
R&S®ESR-K53：时域扫描（需要选件 R&S®ESR-B50）
R&S®ESR-K55：实时频谱分析功能（需要选件 R&S®ESR-B50）
R&S®ESR-K56：IF 分析功能
