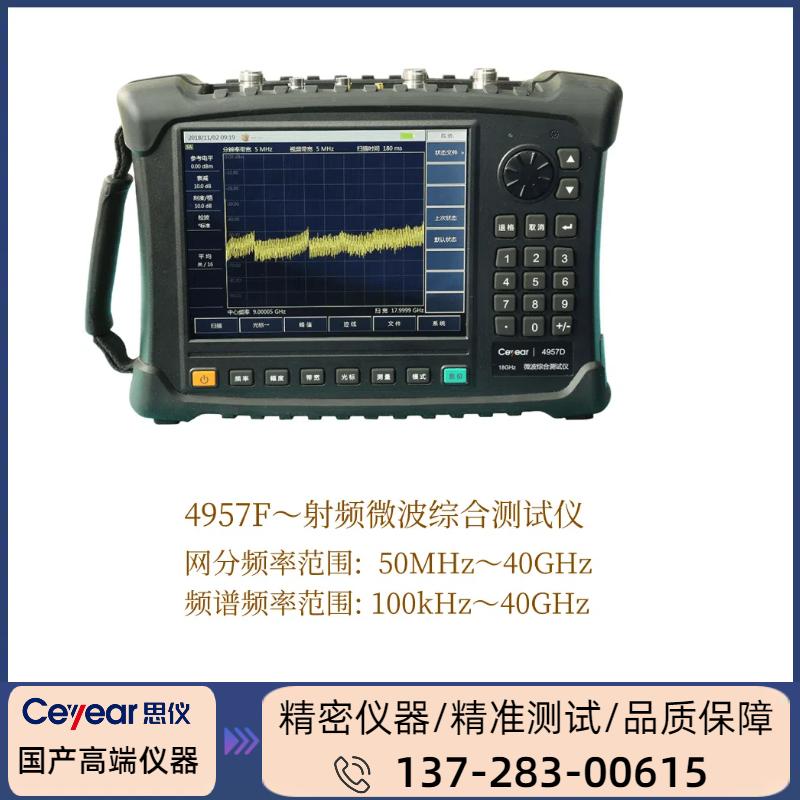

中电科思仪4957B射频微波综合测试仪频率范围: 30kHz～6.5GHz(网分)9kHz～6.5GHz (频谱）

简介：4957B／D／E／F射频微波综合测试仪

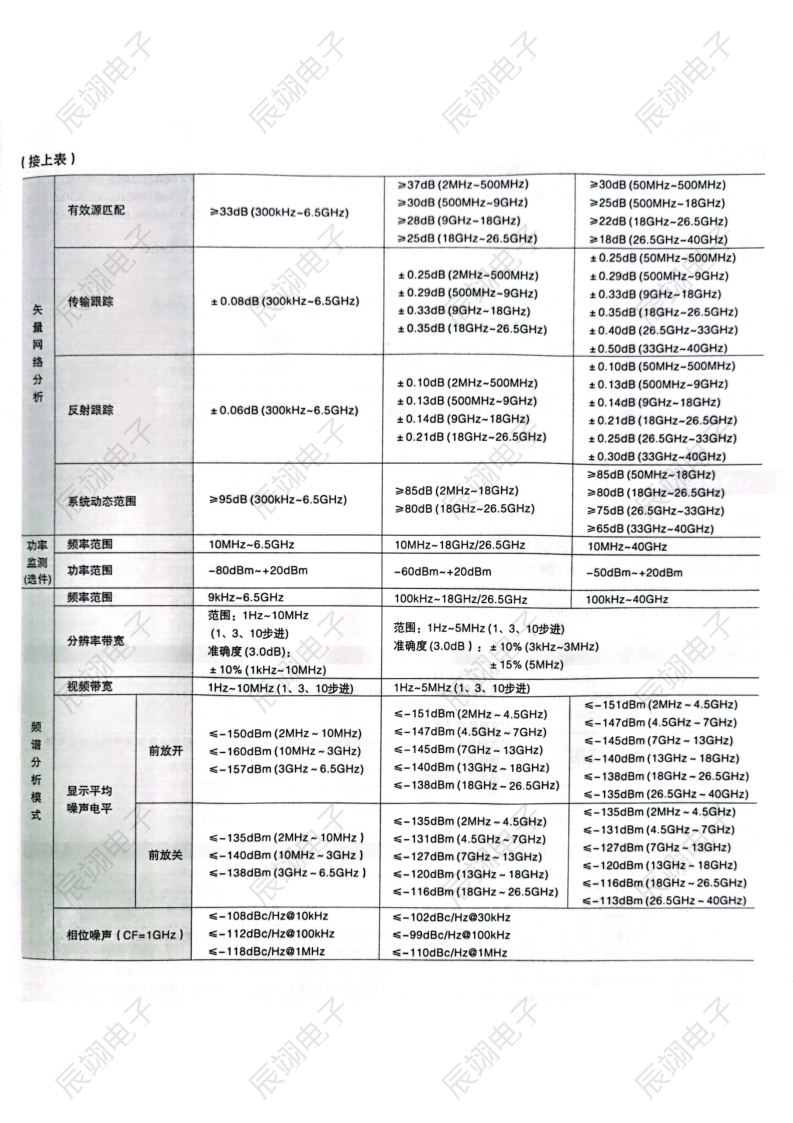

* 矢量网络分析频率范围： 30kHz～6.5GHz    (4957B)：
                                         30kHz～18GHz    (4957D)：
                                         30kHz～26.5GHz  (4957E)：
                                         50MHz～40GHz （可扩展至10MHz） (4957F)：

* 频谱分析频率范围：9kHz～    6.5GHz   (4957B)：
                                 100kHz～18GHz    (4957D)：
                                 100kHz～26.5GHz  (4957E)：
                                 100kHz～40GHz    (4957F)：

* 矢量网络分析：30kHz～6.5GHz／18GHz／26.5GHz、50MHz～40GHz（可扩展至10MHz），
                         可对被测件的S参数进行测量，同时提供时域测量功能

* 频谱分析：9kHz～6.5GHz、100kHz～18GHz／26.5GHz／40GHz，可对电磁环境下的频谱特性进行测量

* 电缆和天馈线测试（选件）：可对电缆、馈线等被测件的回波损耗、驻波比、阻抗、电缆损耗等
                                            参数进行测量，同时提供故障点定位功能（DTF）

* 矢量电压测量（选件）：可对电缆及其他被测件的电长度进行测量

* 功率测量（选件）：配置USB连续波／峰值功率探头，可实现大动态范围、高精度功率测量

* 功率监测（选件）：可测量一定频率范围内连续波信号的功率

产品综述:

4957B/D/E/F射频/微波综合测试仪频率范围可达6.5GHz/18GHz/26.5GHz/40GHz，集双端口矢量网络分析、电缆和天馈线测试、矢量

电压测量、频谱分析（通道功率、邻道功率、占用带宽、干扰分析、频率计数）、场强测量、功率测量等多项功能于一体，为您提供强大

的综合测试能力！

双端口矢量网络分析：可快速准确地对射频微波网络参数进行测量，提供对数、线性、相位、群延时、阻抗圆图、极坐标、驻波比等多种

显示格式，且提供时域测量选件。电缆和天馈线测试：可实现对天馈线、传输线、电缆等射频微波网络的驻波比、回波损耗、阻抗、电缆

损耗等参数进行测量，具有不连续点定位（DTF）功能，可方便地测量馈线、电缆中的阻抗不连续点。矢量电压测量：采用一体化方案代替

传统的矢量电压计，可对电缆及其他一些被测件的电长度进行测试。

频谱分析：可对电磁环境下频谱特性进行测量，是一台标准功能的频谱分析仪。

场强测量：用户界面友好、测试灵敏度高，配合相应的测试天线，可有效监视电磁波谱，广泛应用

于空间电磁环境监测和无线电管理。

功率测量：配置USB功率探头，可实现大动态范围、高精度功率测量，也可通过频谱输入口进行功率监测。

主要特点:

* 测试功能丰富：天馈线测试、矢量网络分析、频谱分析、场强测量、功率监测、矢量电压测量、USB功率测量等

* 体积小、重量轻、三级环境适应性，便于机动携带和特殊场合测试

* 8.4寸液晶触摸屏，操作简便，人机界面友好，结果显示直观

* 测试数据可存储调用，提供三种存储介质：内部存储器、USB外部存储器、SD外部存储器

* 可电池供电，适合野外使用，智能电源管理，具有剩余电量指示和低电量告警功能，具有休眠节能功能

* 具有八个独立光标显示功能，光标位置可随手指滑动

* 具有数据存储、回放和比较功能

* 具有USB、LAN等接口，可实现程控和数据传输

功能特点:

* 网络分析（标准配置）

4957B/D/E/F射频/微波综合测试仪系列网络分析频率范围为30kHz~6.5GHz/18GHz/26.5GHz、50MHz~40GHz，提供标准的S参数矢量网络

分析测量能力，可进行放大器、滤波器、衰减器、双工器等器部件S参数测试，显示格式包括对数、线性、相位、群延时、阻抗、极坐标、驻波比等。

* 频谱分析（标准配置）

4957B/D/E/F射频/微波综合测试仪系列频谱分析功能（频谱分析、通道功率、占用带宽、邻道功率比、频率计数）频率范围为9kHz~6.5GHz、

100kHz~18GHz/26.5GHz/40GHz，具有频率范围覆盖宽、灵敏度高、动态范围大、相位噪声好等特点，可实现快速、高效的信号侦测和

测量。可同时显示3条迹线，并且有标准、取样、正峰值、负峰值、均值等不同的检波器模式选择。具有干扰分析、频谱图、瀑布图、数据记

录和回放功能。

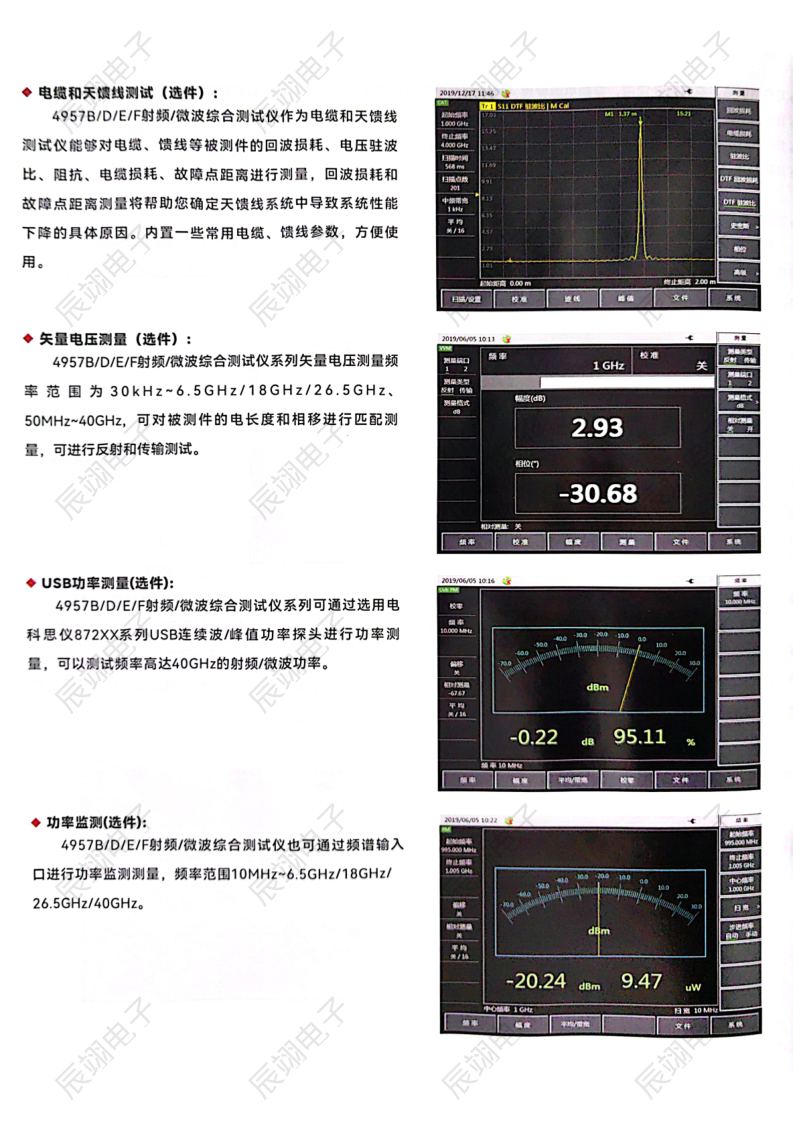

* 电缆和天馈线测试（选件）

4957B/D/E/F射频/微波综合测试仪作为电缆和天馈线测试仪能够对电缆、馈线等被测件的回波损耗、电压驻波比、阻抗、电缆损耗、故障

点距离进行测量，回波损耗和故障点距离测量将帮助您确定天馈线系统中导致系统性能下降的具体原因。内置一些常用电缆、馈线参数，

方便使用。

* 矢量电压测量（选件）

4957B/D/E/F射频/微波综合测试仪系列矢量电压测量频率范围为30kHz~6.5GHz/18GHz/26.5GHz、50MHz~40GHz，可对被测件的电长

度和相移进行匹配测量，可进行反射和传输测试。

* USB功率测量(选件)

4957B/D/E/F射频/微波综合测试仪系列可通过选用中电科872XX系列USB连续波/峰值功率探头进行功率测量，可以测试频率高达40GHz的射频/微波功率。

* 功率监测(选件)

4957B/D/E/F射频/微波综合测试仪也可通过频谱输入口进行功率监测测量，频率范围10MHz~6.5GHz/18GHz/26.5GHz/40GHz。

* 场强测量（选件）

4957B/D/E/F射频/微波综合测试仪系列配合相应的测试天线还可进行场强测量，广泛应用于空间电磁环境监测和无线电管理。支持用户天线，

允许用户定义自己的天线。

特点综述:

* 支持列表扫描
   频谱分析、天馈线测试、网络分析等除频率扫描外，还都支持列表扫描方式，各个段内参数相互独立。

* 支持上下极限线
   频谱分析、天馈线测试、网络分析都支持极限线测试。极限线可以作为一个可视的参考，也可作为
   PASS/FAIL判断的依据，如果测试数据超过上极限线或者低于下极限线，扬声器将发出“滴”的
   声音来提醒用户数据已经超差。

* 中英文菜单，易使用
   机内提供中英文两种菜单，一键切换，非常方便。

* 休眠节能功能
   具有休眠节电功能，休眠时间可设置，休眠功能开启时，若在一定时间没有操作，
   会自动关闭显示或关机，节省电能，有效延长电池工作时间和电池使用寿命。

* 更多的光标数
   提供多达8个独立的光标，可显示光标所在位置的参数，也可进行最大、最小或峰值的搜索，每个光标
   都提供△模式，使测试读数更加容易。另外显示屏左侧的标尺可方便对测试结果的好坏进行判断。

* U盘自动软件升级
   4957B/D/E/F提供可用于软件升级及数据备份的USB接口，您可以方便地利用U盘对仪器进行软件
   升级及维护，只需几步操作，简单快捷，升级完毕重启仪器即可。

典型应用:

* 4957B/D/E/F射频/微波综合测试仪系列体积小、重量轻、携带方便，测试参数多，测试功能全面，非常适合多参数测试场合，可电池供

电，是各种微波电子设备现场工程安装、调试、日常维护维修的有力工具，可广泛运用于通信、广播电视、无线电管理等各领域，也是高

校教学的选择。

* 雷达主要性能参数测试

作为功能齐全的综合测试仪，4957B/D/E/F在高达6.5GHz/18GHz/26.5GHz/40GHz频率可完成雷达天馈、发射和接收等分系统的主要性

能参数测试，包括天馈分系统的驻波比、反射系数、插入损耗、回波损耗和阻抗特性等，发射分系统的发射信号频率、频谱特性等，接收

分系统的中心频率、增益、差损、带宽、动态范围等。

* 有线电视、无线通信等领域多参数测试

有线电视、蜂窝电话系统、数字移动通信运营商和设备制造商等利用4957B/D/E/F在现场对频谱分布、天馈线接触性能、器部件的S参数、

馈通功率等进行一体化测试。
