中电科思仪4025D频谱分析仪频率范围:9kHz～20GHz

简介：4025D频谱分析仪

* 频率范围：9kHz～20GHz，低频可扩展至5kHz，标配全频段前置放大器

* 显示平均噪声电平：-165dBm／Hz（2MHz～2GHz，前置放大器开，典型值）

* 单边带相位噪声：≤-113dBc／Hz＠100kHz频偏＠1GHz载波（典型值）
                            ≤-108dBc／Hz＠100kHz频偏＠10GHz载波（典型值）

* 扫描速度快 ：扫描时间＜33ms（扫宽20GHz，分辨率带宽3MHz）
                      扫描时间＜4s（扫宽1GHz，分辨率带宽1kHz，快速FFT扫描方式）

* 多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、信道扫描、场强测量、
                                USB连续波功率测量、USB峰值功率测量、模拟解调分析
                              （AM、FM、PM）、定向分析、40MHz带宽实时频谱分析
                              （支持数字余辉频谱和瀑布图显示）等

产品综述：

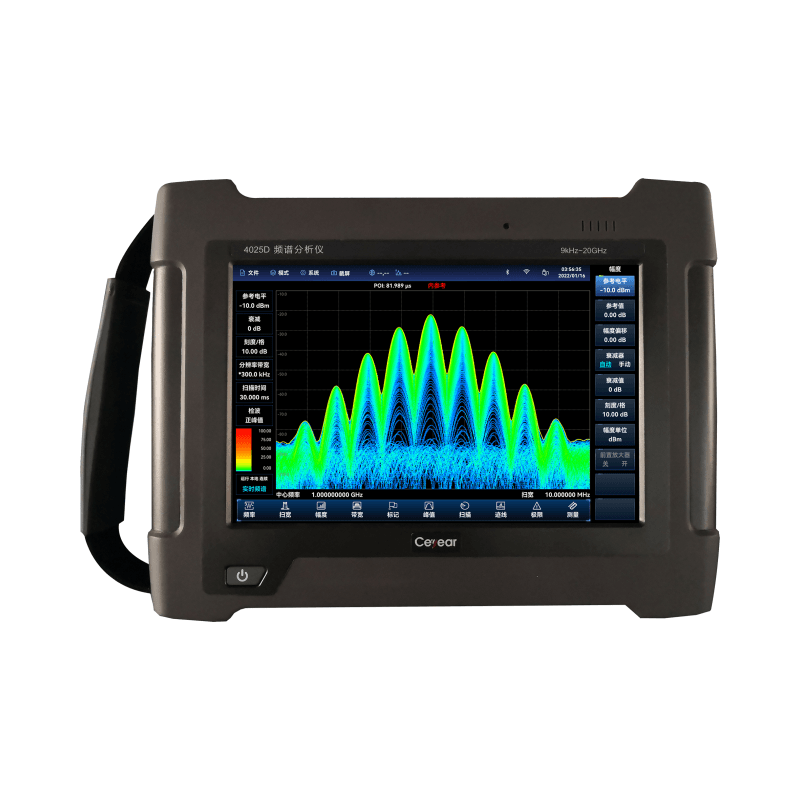

Ceyear 4025D频谱分析仪是思仪科技推出的新一代高性能手持式频谱分析仪，频率测量范围覆盖9kHz~20GHz，主要用于外场无线通信

设备的安装调试、维护保障及干扰排查等场合，具有体积小、重量轻、环境适应性强、供电灵活、操控方便等特点。4025D频谱分析仪具有40MHz

带宽实时频谱分析、干扰分析、信道扫描、场强测量、USB连续波与峰值功率测量、模拟解调分析、定向分析等多种测量功能模式，以及通道

功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板、室内/室外地图覆盖等智能测量功能，支持LAN、USB、MicroSD

卡、Wi-Fi无线通信等接口。整机采用10.1寸电容触摸屏，支持标记拖动、频率与幅度拖动缩放等功能，产品可应用于移动通信、卫星通信、微波

通信、干扰源测向与地图定位、瞬态时变信号测试等领域。

主要特点：

* 频率覆盖范围：9kHz~20GHz，低频可扩展至5kHz，标配全频段前置放大器；

* 射频性能指标：显示平均噪声电平：≤-165dBm/Hz（2MHz~2GHz，前置放大器开，典型值）

* 单边带相位噪声：≤-113dBc/Hz@100kHz频偏@1GHz载波（典型值）

                            ≤-108dBc/Hz@100kHz频偏@10GHz载波（典型值）

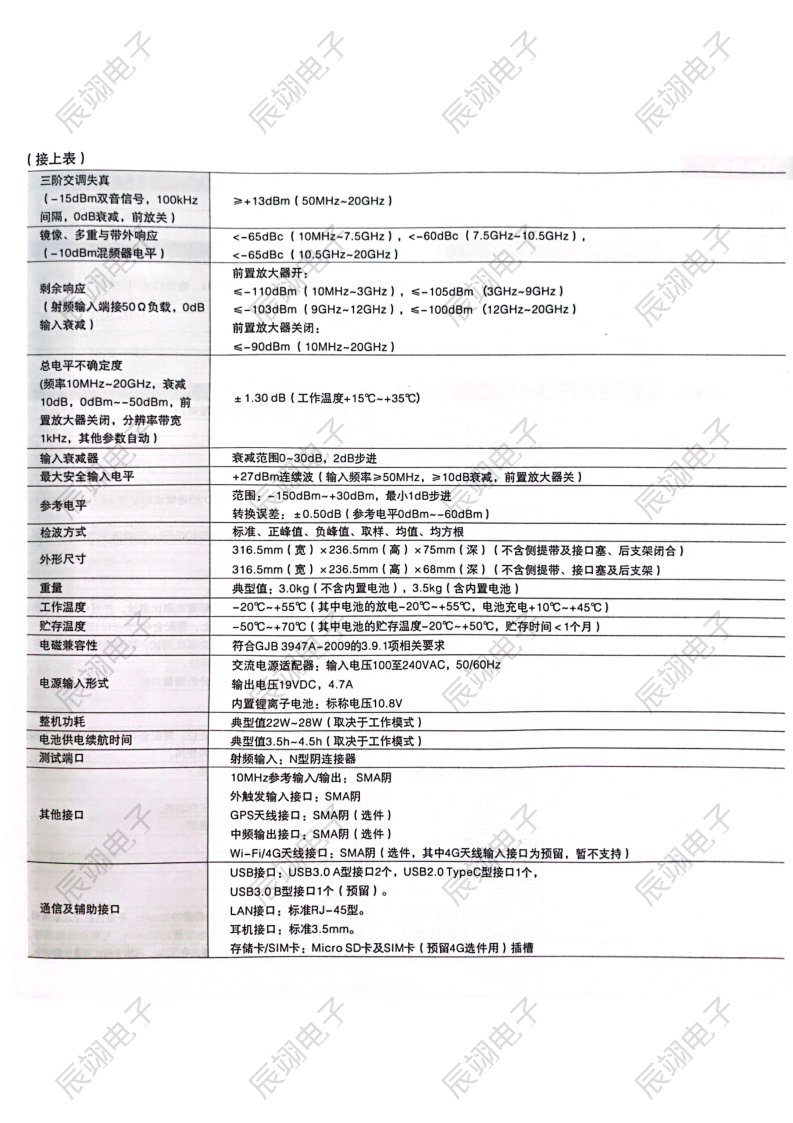

* 三阶交调失真：+16dBm@900MHz（典型值）

* 总电平不确定度：±1.0dB（典型值）

* 扫描速度快：扫描时间<33ms（扫宽20GHz，分辨率带宽3MHz）

                      扫描时间＜4s（扫宽1GHz，分辨率带宽1kHz，快速FFT扫描方式）

* 多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、信道扫描、场强测量、USB连续波功率测量、USB峰值功率测量、模拟解调分析

                             （AM、FM、PM）、定向分析、40MHz带宽实时频谱分析（支持数字余辉频谱和瀑布图显示）等；

* 多种智能测量功能：通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板、室内/室外地图覆盖、时间门测量等，

                              支持GPS/北斗定位及对机内晶振的频率驯服校准功能，GPS锁定校准后的频率参考精度典型值可达到±10ppb；

* 多样的辅助测试接口及数字接口：10MHz 参考输入输出、GPS/北斗天线、零扫宽中频输出、Wi-Fi无线通信接口、LAN、USB、MicroSD等；

* 方便快捷的用户操作体验：10.1寸液晶及电容触摸屏，具有6个独立标记，支持标记拖动、频率/幅度参数拖动与缩放功能，支持信号跟踪与峰值

                                      跟踪，具有3条显示迹线、6种检波方式（标准、正峰值、负峰值、取样、均值、均方根）；

* 良好的外场使用性：环境适应性强，工作温度-20℃~55℃，贮存温度-50℃~70℃；重量轻，整机含电池重量约3.5kg；支持默认、户外和夜视三

                               种显示模式；内置大容量锂离子电池，典型续航时间可达4.5小时；

* 可配置多种外场测试附件选件，如USB连续波功率探头、USB峰值功率探头、全向天线、定向天线、电子罗盘、EMI近场探头、车载充电器、电池座充等。

功能特点：

* 丰富的测量功能模式及选件

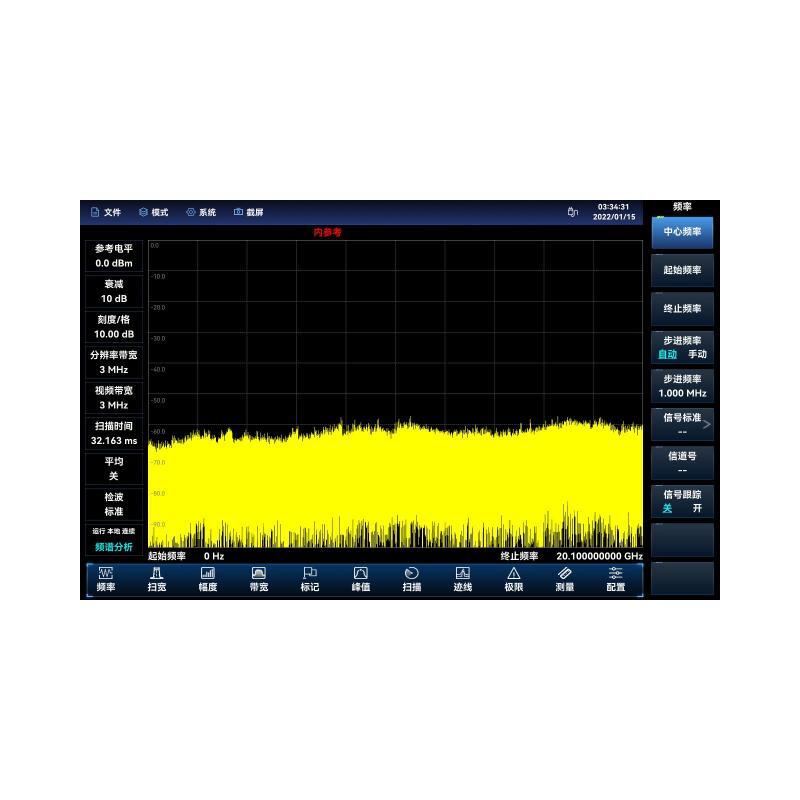

-频谱分析4025D频谱分析仪的频谱分析功能标配通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、音频解调、

谐波失真、频谱发射模板、多载波邻道功率等测试功能，具有测试灵敏度高、扫描速度快、动态范围大、相位噪声指标好等特点。40254D频谱分析

仪内置多种预定义的信号标准可直接调用，支持噪声标记和频率计数器功能，可同时显示3条迹线，并且具有标准、正峰值、负峰值、取样、均值和

均方根等不同的检波方式，支持信号跟踪和峰值跟踪功能。

* 丰富的测量功能模式及选件-

干扰分析025D频谱分析仪的干扰分析选件具有频谱测量、瀑布图和RSSI测量功能，其中瀑布图使用频率-幅度-时间三

维的显示方式，可以方便的观测周期性或者间断的信号，在瀑布图中显示颜色的不同反应信号幅度的强弱，RSSI（接收信号强度指示）主要用于测

量一个点频信号在一个时间段内的强度变化情况，瀑布图和RSSI测量均支持信号的自动存储功能。

* 丰富的测量功能模式及选件-信道扫描（选件）

信道扫描测量模式提供对多个信道的信号功率的测量。信号功率以条形图的形式或是列表的形式来显示，最多可测量20个信道的信号功率。依据设

置信道的方式分为三种测量方式：信道扫描、频率扫描、列表扫描，三种测量方式均可设置信道的带宽和信道的数量。

* 丰富的测量功能模式及选件-模拟解调分析（选件）

解调分析测量模式提供对AM、FM、PM调制信号图谱的显示和相关参数的分析。主要的图谱和相关参数的测量如下所示：

射频图谱：类似于频谱分析模式，显示调制信号的频谱图，可进行占用带宽的测量。

音频图谱：显示解调后的音频信号的频谱图。

音频波形：显示解调后的音频信号在时域的波形。

参数分析：可对调制信号的载波功率、调制率、载波频偏、调制深度（AM）、调制频偏（FM）、

调制相偏（PM）、信纳比、调制失真、总谐波失真等参数进行测量分析。

* 丰富的测量功能模式及选件-USB功率测量（选件）

USB功率测量功能通过外接电科思仪87230/87231/84232/87233系列外置USB功率探头，

可以测量最高到40GHz的连续波信号功率。

* 丰富的测量功能模式及选件-USB峰值功率测量(选件)

4025D频谱仪通过USB接口外接电科思仪的87234D/E/F/L USB峰值功率探头，可以测试高达67GHz的射频/微波信号，实现大动态范围的的脉冲功率测量。

* 丰富的测量功能模式及选件-场强测量(选件)

4025D频谱分析仪配合便携式天线可进行场强测量，广泛应用于空间电磁环境监测和无线电管理。支持用户直接调用天线文件或自定义天线因子。

场强测量可以分为点频测量，频率扫描测量以及列表扫描测量三种模式。其中点频测量通过设置点频频率来观察当前点的频偏以及幅度值和场强值；

频率扫描测量通过设置起始频率、步进频率以及扫描点数来观察一段频率范围内的幅度值和场强值变化情况；列表扫描测量通过调用预先编辑或保存的列表来观察列表频率点的幅度值和场强值。

* 丰富的测量功能模式及选件-定向分析（选件）

4025D频谱分析仪的定向分析选件需配备定向天线、电子罗盘和GPS/北斗等选件，实现干扰信号的直接查找、水平扫描测向和地图交叉定位功能。

当选配ZE9080系列天线及手持柄时，由于其内置电子罗盘，可不必单独配置。

* 丰富的测量功能模式及选件-40MHz带宽实时频谱分析（选件）

4025D频谱分析仪具有的实时频谱分析功能，主要用于对瞬态时变信号、突发信号的捕获和分析，实时分析带宽最大40MHz，可实现瞬态信号数字余辉和瀑布图测量功能。

* 丰富的测量功能模式及选件-室外地图（选件）

室外地图选件是在频谱分析模式下的一项测量功能，可做干扰信号的RSSI测试和邻道功率比测试，

并可依据时间或距离实时将测试结果标注在地图上。地图上标注的测试结果可保存到仪器，供后续调用查看。

* 丰富的测量功能模式及选件-室内地图（选件）

室内地图选件可做RSSI测试和邻道功率比测试，由于室内无法收到GPS信号，因此用户需手动移动位置并将测试结果标注在地图上。地图上标注的测

试结果可保存到仪器，方便以后调用查看。用户可以通过专用软件（随选件赠送）将图片格式的平面图转为瓦片图存储至仪器。

* 全面的智能测量功能

通道功率/占用带宽/邻道功率/频谱发射模板

* 全面的智能测量功能

载噪比/谐波失真 /杂散发射模板

* 多种射频及辅助测试接口

典型应用

* 电子设备的现场综合性能评估


4025D频谱分析仪产品具有性能指标高、扫描速度快、测试功能多、操作简便等多重优点，采用手持式结构，体积小、重量轻、环境适应性强，

可电池供电，可应用于通信等各种电子设备的现场安装调试及维修保障。

* 发射机与接收机的现场测试及诊断

 4025D频谱分析仪产品具有频谱分析、实时频谱分析、干扰分析、模拟解调分析、功率测量、信道扫描、场强测量等多种测量功能模式，并且具有

通道功率、占用带宽、邻道功率、载噪比、杂散模板、谐波失真等多种智能测量功能，可以为发射机和接收机的现场测试提供全面的频谱分析及诊断服务。

* 宽带频谱监测、干扰识别

4025D频谱分析仪通过外接全向或定向天线可应用于电磁环境探测、无线电干扰分析、电磁环境背景评估、监测频谱和识别非法信道干扰信号等；

通过时间门和实时频谱分析功能可用于时分多址信号及瞬态时变信号等复杂信号的频谱测试。
