Signal Hound 便携式矢量信号源模块VSG60A—50MHz~6GHz

简单介绍：

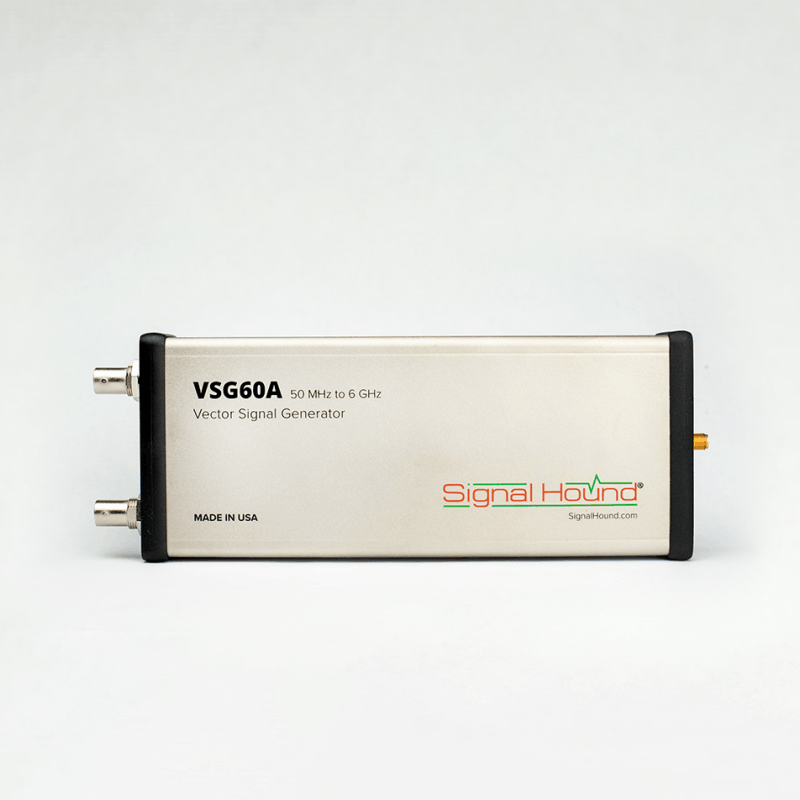

VSG60A—6GHz 便携式矢量信号源模块

频率范围 ：50MHz~6GHz

              （频率下限最低可至30MHz）

功率动态 ： -80- +10dBm

调制带宽 ：40MHz

时钟精度 ：0.28ppm

频率切换时间  ：频率步进时间200us

非谐波杂散抑制 ：<-50dBc（典型）

谐波抑制 ：<-35dBc（典型）

标准工作温度 ：0°C -50°C

供电方式 ：USB直接供电

API支持Windows和Linux二次开发

主要规格：

* 50兆赫至6千兆赫的射频频率范围

* 40 MHz实时流带宽

* 200 μs开关时间支持跳频扩频信号产生

* 12.5 kSPS至51.2 MSPS的任意I/Q采样速率

* 触发输出可用于将VSG60A与其他测试设备同步

产品特点：

VSG60A具有一个低相位噪声、捷变本振，开关时间为200 s，支持跳频扩频测试。双通道14位DAC利用数字过采样以2倍或3倍的

I/Q符号速率工作，提供平坦、干净的基带；数字可调内部VCTCXO可确保频率误差在整个温度范围内保持在最低水平，或者可以

使用外部10 MHz输入来实现零ppm频率误差。还提供触发输出，用于将VSG60A与其他测试设备同步。

可用的调制类型：

LTE，802.11a/n/ac/ax，蓝牙LE，自定义OFDM，16/64/256/1024-QAM，2/4/8/16-PSK，2/4/8/16-FSK，ASK，GMSK，AWGN频道，

斜坡/线性调频，步进扫描，多音，脉冲，FM，AM，CW，任意/自定义。

数字调制损伤：

自定义通道响应、AWGN、采样速率误差、频率和电平偏移、I/Q偏移、频谱反转。

其他功能：

使用API以高达51.2 MSPS的任意采样速率向VSG60A连续传输自定义I/Q数据。使用外部触发输出来同步复杂测量设置的多台仪器。

利用10MHz时基输入确保所有实验室设备之间的频率协调。

性能特点：

 *  射频频率范围:50兆赫至6千兆赫
     可用于低至30 MHz的频率

*  幅度范围:-55 dBm至+7 dBm
    可在-85 dBm至+10 dBm范围内使用，性能有所下降

*  12.5 kSPS至51.2 MSPS的任意I/Q采样速率

 *  从您的PC或笔记本电脑传输几乎任何大小的波形

 *  敏捷、低相位噪声LO，开关时间为200 s

 *  幅度、混频器平衡和DC失调在频率和温度范围内得到校正

 *  FPGA中的数字过采样、基带滤波和整个工作范围内的谐波滤波

 *  USB供电

 *  包括强大的软件和API

 *  典型EVM:0.3%（1 GHz载波、1个MSPS QAM16、alpha 0.35、升余弦）

 *  外部10 MHz输入和触发输出

 *  不到9英寸长，不到1磅重。

设备尺寸：

重量    0.82磅（0.4千克）
规模    8.63英寸x 3.19英寸x 1.19英寸（21.9英寸x 8.1英寸x 3厘米）

产品封装尺寸：

重量    1.54磅（。7千克）
规模    10.25英寸x 5.44英寸x 3.13英寸（26.04英寸x 13.8英寸x 7.95厘米）
