▶ 频率范围 ：1 MHz ～ 6 GHz（CW 信号）
80 MHz ～ 6 GHz （矢量调制信号）
▶ 功率范围（PEP）：-120 dBm ～ +15 dBm（Opt.）
▶ SSB 相位噪声 ：-133 dBc / Hz（@ 1 GHz、20 kHz 频偏、典型值）
▶ 设置时间 ： < 500 μs（频率、电平、PCIe 控制）
▶ I/Q 调制带宽（外部模拟 IQ 输入）：载波频率的 ±20%
（100 MHz < f < 2.5 GHz）、±500 MHz（2.5 GHz < f < 12.25 GHz）
▶ 外形尺寸（W×H×D）：250 ㎜ × 52.5 ㎜ × 401 ㎜
▶ 重量 ：4 kg
罗德与施瓦茨 R&S SGMA 射频源RF信号发生器SGS100A-B106：1 MHz ～6 GHz
主要规格
▶ 频率范围 ：1 MHz ～ 6 / 12.75 GHz（CW 信号）、
80 MHz ～ 6 / 12.75 GHz （矢量调制信号）
▶ 功率范围（PEP）：-120 dBm ～ +15 dBm（Opt.）
▶ SSB 相位噪声 ：-133 dBc / Hz（@ 1 GHz、20 kHz 频偏、典型值）
▶ 设置时间 ： < 500 μs（频率、电平、PCIe 控制）
▶ I/Q 调制带宽（外部模拟 IQ 输入）：载波频率的 ±20%
（100 MHz < f < 2.5 GHz）、±500 MHz（2.5 GHz < f < 12.25 GHz）
▶ 外形尺寸（W×H×D）：250 ㎜ × 52.5 ㎜ × 401 ㎜
▶ 重量 ：4 kg
主要特点
▶ 市面上较为小巧的全集成式矢量信号发生器
▶ 出色的射频性能，采用节省空间的设计
▶ 最大输出电平典型值为 +22 dBm，可补偿装置损耗
▶ 最高 12.75 GHz 的高输出频率，实现广泛的适用性
▶ 无磨损电子衰减器，实现高度可靠性
▶频率
1 MHz ～ 6 / 12.75 GHz（CW 信号）
80 MHz ～ 6 / 12.75 GHz （矢量调制信号）

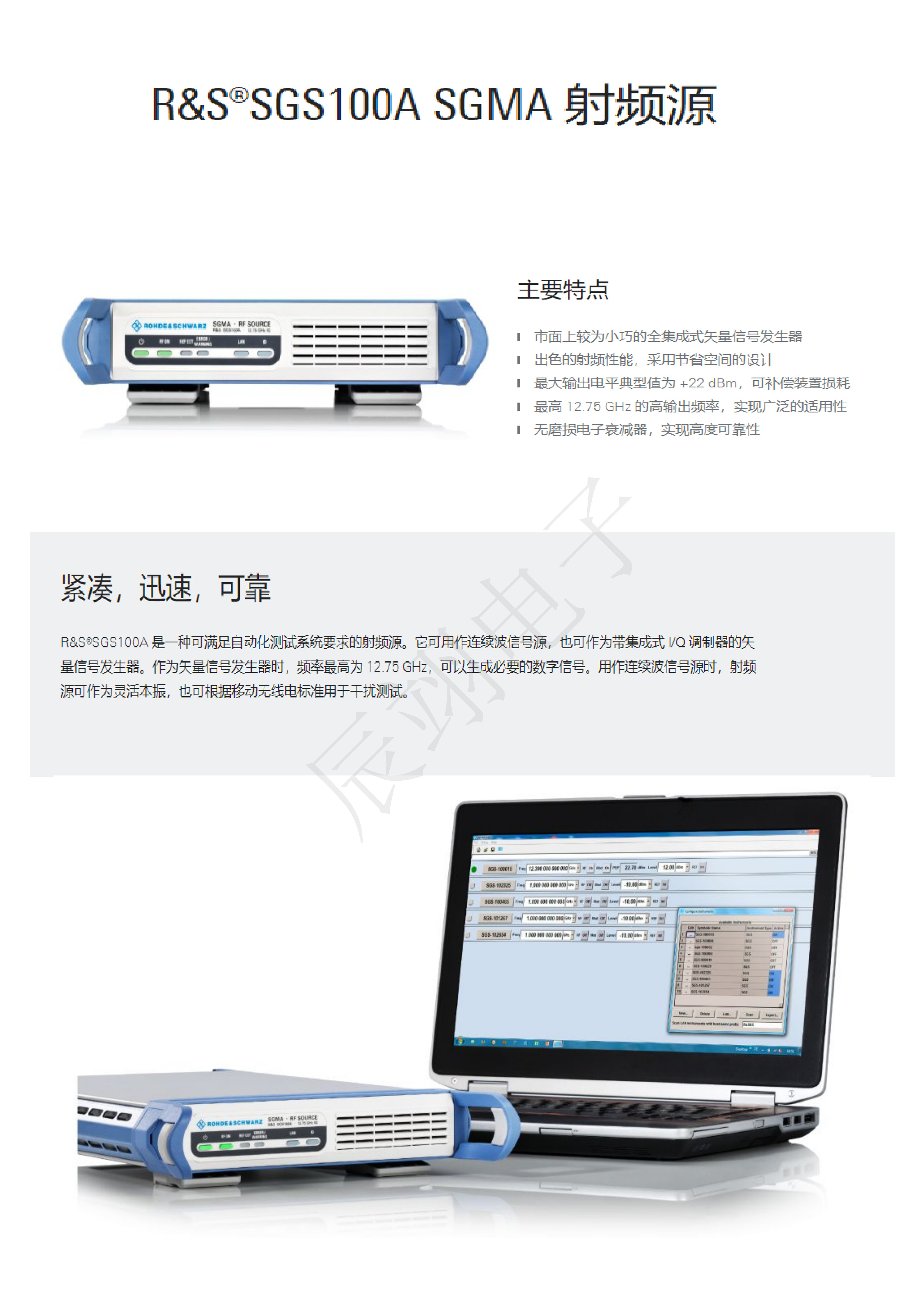

▶ 紧凑,迅速,可靠
R&S SGS100A是一种可满足自动化测试系统要求的射频源。它可用作连续波信号源,也可作为带集成式输入/输出调制
器的矢量信号发生器。作为矢量信号发生器时,频率最高为12.75 GHz，可以生成必要的数字信号。用作连续波信号源时,
射频源可作为灵活本振,也可根据移动无线电标准用于干扰测试。
▶ 性价比优异的 4×4 的 MIMO 信号扩展
与 R&S®SMW200A 相组合，可扩展 MIMO 信号产生。仅需在 R&S®SMW200A 上扩展 2 台只有 1HU 的 SGS100A，
即可输出 4 路信号。该组合具有出色的性价比，节省空间。
▶ 与基带信号源组合，实现宽带的信号发生
R&S®SGS100A 具有优异的 I/Q 调制器，与基带信号源相组合，可实现优异的信号纯度和宽带信号发生。
