中电科思仪1466H信号发生器频率范围:6KHZ-53GHZ

简介：1466C／D／E／G／H／L／N／P信号发生器

* 频率范围：6kHz～13GHz（1466C）；
                   6kHz～20GHz（1466D）；
                   6kHz～33GHz  (1466E )  ；
                   6kHz～45GHz  (1466G ) ；
                   6kHz～53GHz  (1466H ) ；
                   6kHz～67GHz  (1466L )  ；
                   6kHz～90GHz  (1466N)  ；
                   6kHz～110GHz(1466P ) ；

* 频率分辨率：0.001Hz

* 单边带相位噪声（典型值）：-132dBc／Hz＠10kHz（10GHz载波）；
                                               -145dBc／Hz＠10kHz（1GHz载波）；

* 功率动态范围：-150dBm～＋25dBm（可设置）

* 扫描模式：步进扫描、列表扫描、模拟扫描、功率扫描

* 支持模拟调制和脉冲调制功能，脉冲调制最小脉宽20ns

产品综述：

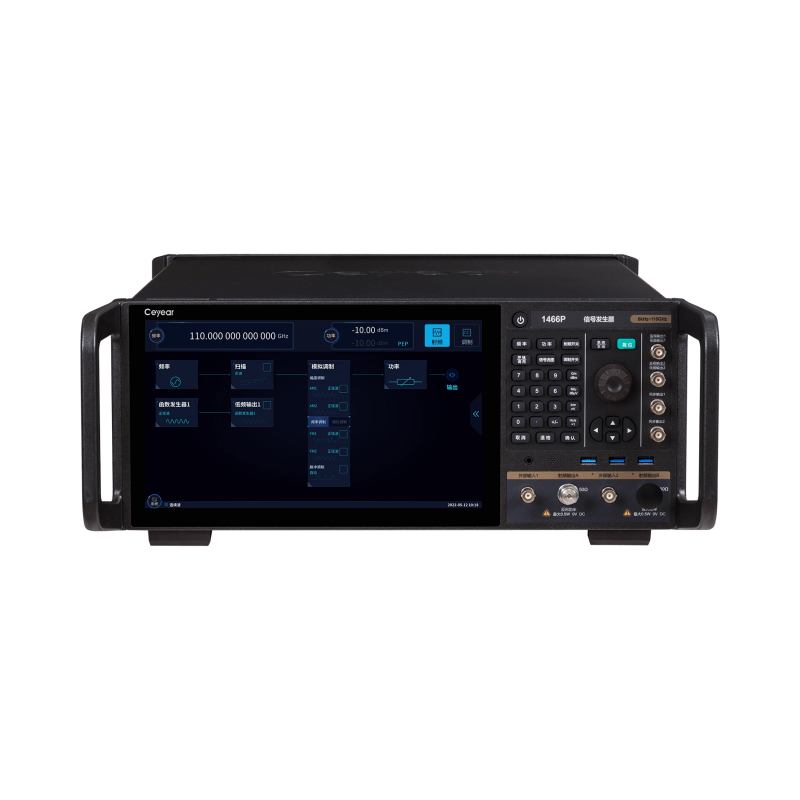

 Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、信号频谱纯度高，具有高准确度

和大动态范围的功率输出，搭配单机双射频通道的设计，可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置

功能让测试更加得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多

客户端部署、SCPI命令录制、操控界面自定义等一系列新功能，打造用户的测试幸福感。Ceyear 1466系列信号发生器是从元器件级

到系统级高标准测试的理想选择。

主要特点：

卓越的射频性能及丰富功能

* 同轴频率覆盖6kHz～13GHz／20GHz／33GHz／45GHz／53GHz／67GHz／90GHz／110GHz；

* 出色的频谱纯度，SSB-132dBc／Hz（典型值，10GHz载波10kHz频偏），杂散＜-80dBc（10GHz载波）；

* 卓越的宽带底部噪声，SSB-161dBc／Hz（典型值，20GHz载波30MHz频偏）；

* 大输出功率动态范围，最大可获得-150dBm～＋25dBm的动态范围（可设置）；

* 支持AM、FM、ΦM和脉冲调制，脉冲调制最小脉宽20ns；

* 支持步进扫描、列表扫描、功率扫描、模拟扫描；

* 支持单机双通道，每个通道可独立设置。

全新升级人机交互

* 大屏触控图形引导交互，支持用户自定义菜单；

* 跨平台客户端及浏览器访问控制；

* SCPI指令实时录制及程控示例工程自动生成。

卓越的性能：

*110GHz同轴频率覆盖，测试更简单、更精确

1466系列信号发生器无需外接变频器，同轴输出频率覆盖6kHz～110GHz，保证了高精度的大动态范围幅度控制，具有外扩频方案无法达到的

功率准确度和稳定度。同时支持外接Ceyear 8240X系列变频器，可将频率进一步扩展至750GHz。是高效进行毫米波5G通信射频一致性测试、

毫米波雷达测试的利器。

*出色的频谱纯度，让尖端测试更从容

1466系列信号发生器支持高纯频谱信号输出，1GHz载波单边带（SSB）相位噪声典型值-145dBc／Hz＠10kHz频偏，10GHz载波典型值-132dBc／Hz＠10kHz频偏；

20GHz宽带底部噪声典型值-161dBc／Hz＠30MHz频偏；10GHz载波杂散＜-80dBc，谐波＜-55dBc。更纯净的信号让您在进行微波毫米波器部件、系统及OTA的

测试时不再受干扰信号的困扰。

*大动态范围、高准确度功率输出

1466系列信号发生器最大输出功率典型值：  Hz为＋  m，30GHz为＋25dBm，60GHz GHz为＋27dBm，＋22dBm，110GHz为＋3dBm。

最小输出功率-150dBm（可设置），动态范围超过170dB。具有优异的功率准确度指标，型值＜0.5dB（20GHz以下）。

丰富的内置功能

*齐全的模拟调制

支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑

变等复杂脉冲调制功能。

多样式扫描功能

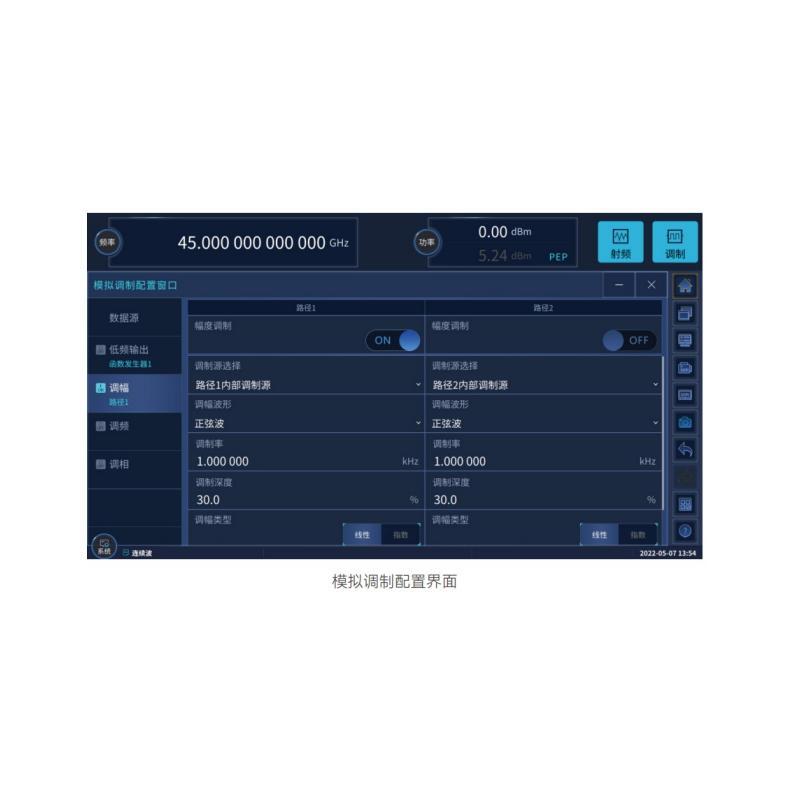

*模拟调制配置界面

支持步进扫描、列表扫描、模拟扫描（斜坡扫描）、功率扫描功能。

全新升级人机交互

*可触控图形引导交互

采用11.6时高分辨率触摸屏，清晰展现主要参数及仪表状态信息，配合信号流图引导界面，让显示更直观，交互更友好.

*用户操控界面灵活编辑

支持用户自定义菜单，根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。

*支持跨平台客户端操控

支持用户自定义菜单，根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。

*SCPI指令同步录制，脚本一键生成浏览器访问

不仅可以一键导出录制的SCPI指令，还能自动生成VS（C＋＋、C＃）、Qt、Matlab、LabView程控示例工程，让程控更简单。

典型应用

*电子设备、系统等测试与性能评估

1466系列信号发生器可在6kHz～110GHz的频率范围产生高频谱纯度、大功率动态范围和高稳定性的信号，用于通信等各种电子设备、系统

等测试与性能评估，解决带宽、灵敏度、动态范围、互调失真等系统指标测试问题。

*高性能接收机测试

1466系列信号发生器具有超低的单边相位噪声和优异的非谐波抑制，可输出非常理想的纯净信号，用于通信装备中的高性能接收机相位噪声、

阻塞、邻道选择性等的测试。

*激励信号和本振替代

1466系列信号发生器具有极其纯净的信号质量、极高的输出功率，可用于各种放大器的信号激励，也可作为理想的本振替代发射机、接收机等被

测设备中的本振。
