中电科思仪3643QA-S参数测试模块频率范围 :  90GHZ ~ 140GHZ

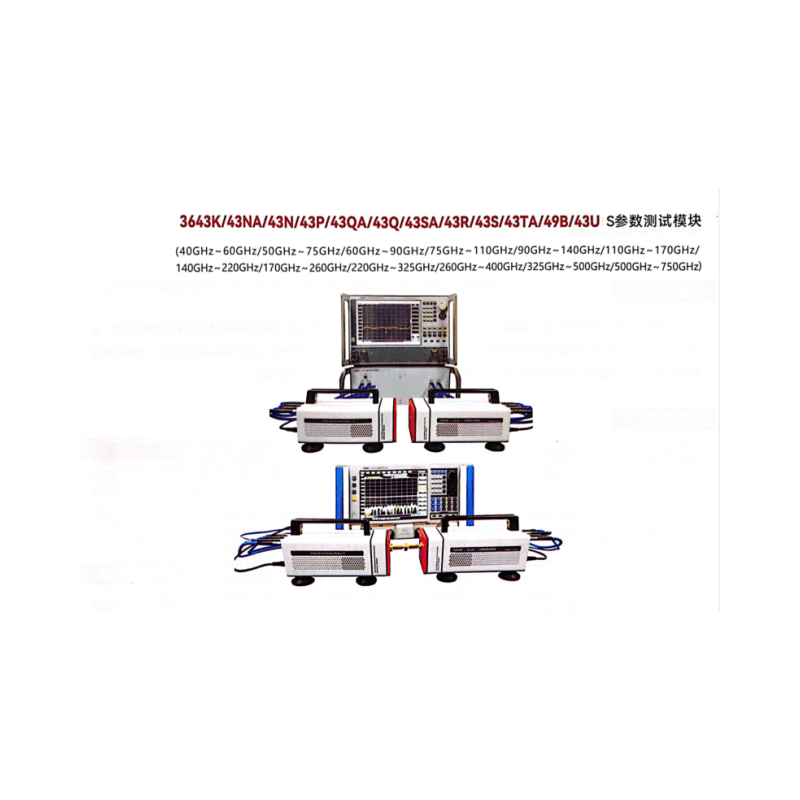

简介：3643K／3NA／3N／3P／3QA／3Q／3SA／3R／3S／3TA／9B／3US参数测试模块

* 频率范围：40GHz～60GHz  （ 3643K  ）；
                   50GHz～75GHz （ 3643NA ）；
                   60GHz~90GHz    ( 3643N  ）；
                   75GHz~110GHz   ( 3643P  ）；
                   90GHz~140GHz   ( 3643QA ）；
                   110GHz~170GHz  ( 3643Q ）；
                   140GHz~220GHz  ( 3643SA ）；
                   170GHz~260GHz  ( 3643R ）；
                   220GHz~325GHz  ( 3643S ）；
                   260GHz~400GHz  ( 3643TA ）；
                   325GHz~500GHz  ( 3649B ）；
                   500GHz~750GHz  ( 3643U ）；

* 具有频响、单端口、响应隔离、全双端口、TRL等多种校准方式

* 具有大动态范围，高稳定性，可适配国内外各种主流矢量网络分析仪主机

* Windows 7 操作系统，中文菜单，兼备英文菜单选项

* 适应不同型号矢量网络分析仪主机

* 通过3640A实现两端口矢量网络分析仪扩频测量

* 不同频段统一小型化、倾斜面板设计

* 通用平台，便于操作，可提高测试效率

产品综述：


3643K/44A/43NA/43N/45A/43P/43QA/43Q/49/43SA/43R/49A/49B S参数测试模块在测量速度、动态范围、测量稳定性等方面达到了

国际同等水平。在硬件方面，采用全新的设计理念与技术方案，使整机的关键技术性能指标获得显著提高；在软件方面，扩频系统基于

Windows操作系统的平台环境，使整机的互联性和易用性得到极大提升。

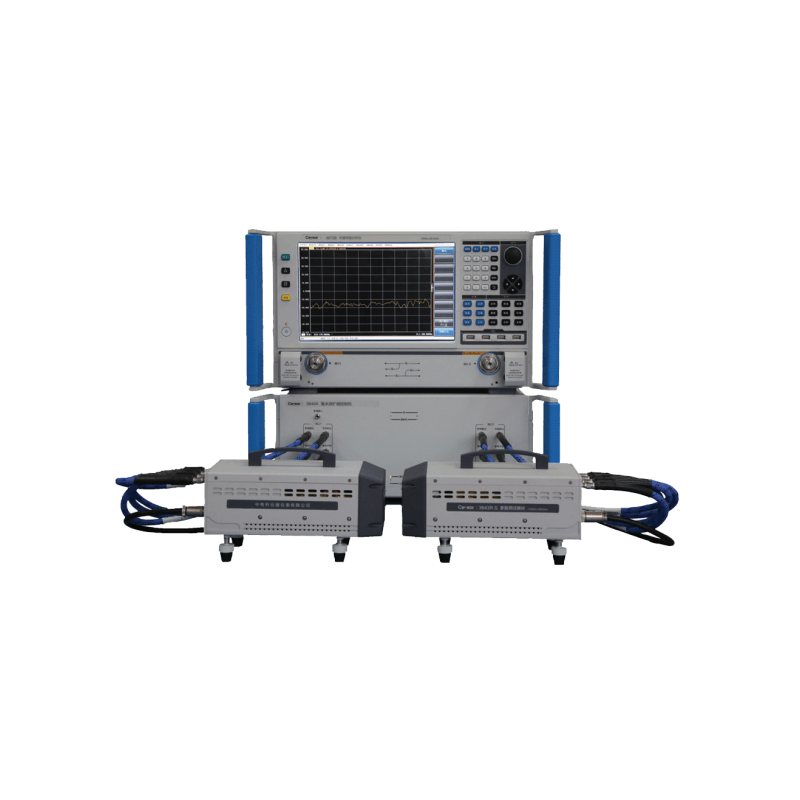

3643K/44A/43NA/43N/45A/43P/43QA/43Q/49/43SA/43R/49A/49B S参数测试模块可与3640A毫米波扩频控制机、矢量网络分析仪组

成毫米波矢量网络分析仪系统，实现5mm、3mm、2mm、1mm频段及更高频段的灵活配置，频率最高可覆盖500GHz。具有系统配置简

洁、用户界面友好、测试精度高等功能特点，实现对毫米波被测网络全S参数的测量。该系统广泛应用于毫米波部件、MMIC、天线与RCS

和材料等领域的研发和生产测试。

功能特点：

* 频率覆盖40GHz～500GHz

* Windows 7 操作系统

  Windows 7 操作系统，中文菜单，兼备英文菜单选项

* 具有多种校准方式

  具有频响、单端口、响应隔离、全双端口、TRL等多种校准方式

* 适应不同型号矢量网络分析仪主机

* 通过3640A实现两端口矢量网络分析仪扩频测量

* 不同频段统一小型化、倾斜面板设计

* 通用平台，便于操作，可提高测试效率

典型应用：

主要用于毫米波定向耦合器、滤波器、功分器等无源部件S参数测试

主要用于毫米波定向耦合器、滤波器、功分器等无源部件S参数测试，以及毫米波混频器和放大器等有源部件测试。毫米波矢量网络分析仪

能够同时获得被测毫米波网络的幅度信息、相位信息和群时延特性，能够同时满足宽频带、大动态范围和快速实时测试的要求，是开发毫米

波相控阵雷达、通信、电子侦察等设备的必备测试仪器。
