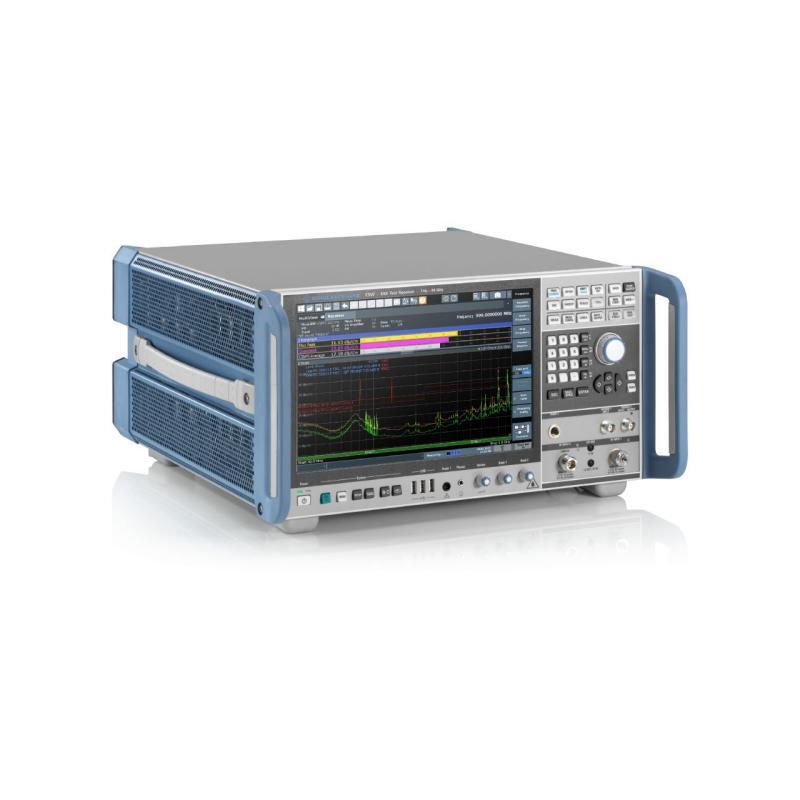

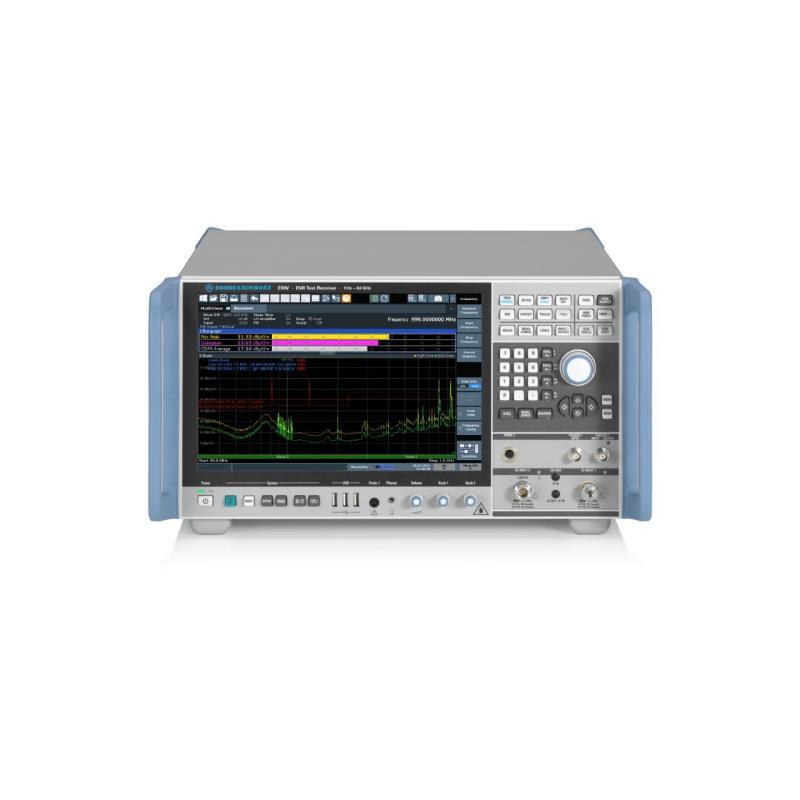

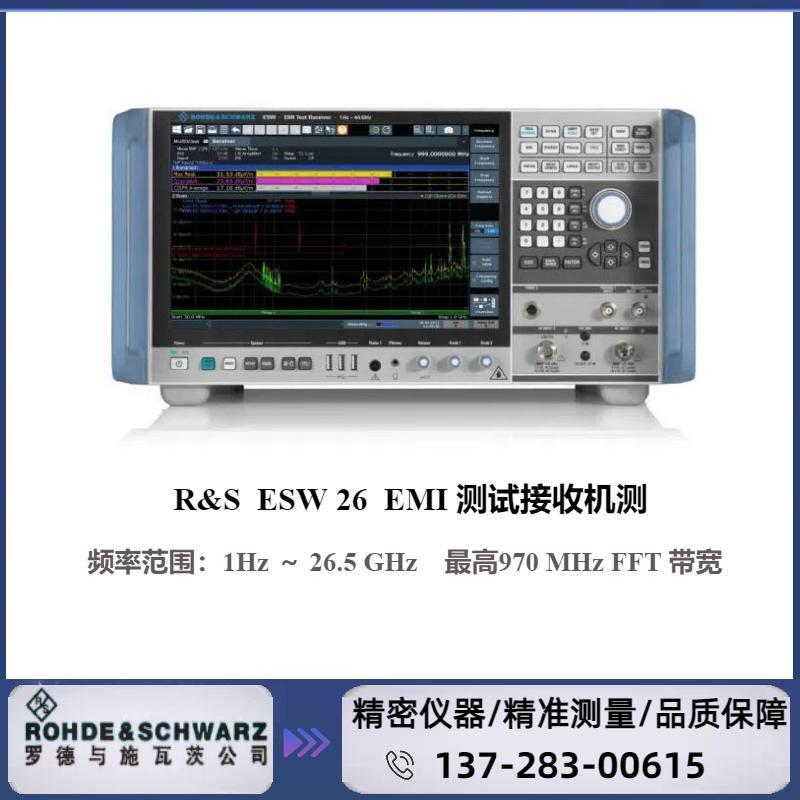

罗德与施瓦茨 RS EMI 测试接收机测 ESW 26：1Hz ～26.5GHz

主要规格

▶ 频率范围 1 Hz ~ 8 / 26.5 / 44 GHz
▶ 测量精度（接收机模式）： 前置放大器 OFF：±0.42 dB、前置放大器 ON：±0.59 dB@10 MHz ▶ SSB 相位噪声（f=1 GHz）：10 kHz 偏移：<-137 dBc（典型值）、10 MHz 偏移：<-155 dBc（典型值）
▶ DANL（1 GHz < f ≤ 3 GHz）：-155 dBm / Hz（前置放大器 OFF、典型值）、-169 dBm / Hz（前置放大器ON、典型值）
▶ TOI ： +25 dBm（1 GHz ～ 3 GHz、典型值）
▶ 测量点数： 4,000,000 点
▶ 检波器（接收机）： Peak（max. / min.）、RMS、AV、QP、CISPR-AVG、RMS-AVG（可以同时显示4种类的检波器）

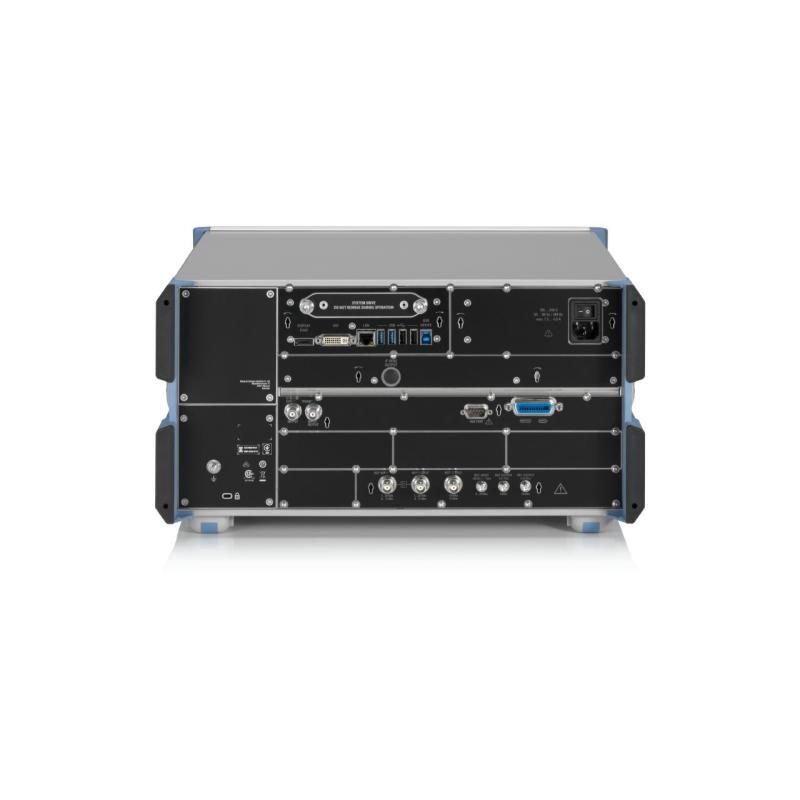

▶ RF 输入 ：2 端口（RF2 端口附带 10 MHz ～ 1 GHz 的脉冲保护）
▶ 功耗： 最大 300 W（全选件配置时）
▶ 外形尺寸（W×H×D）： 462 ㎜ × 240 ㎜ × 504 ㎜
▶ 重量： 最大 25.2 kg

主要特点

▶ 频率范围 ：1 Hz ～ 8 / 26.5 / 44 GHz
▶ 标准配置新一代时域扫描功能
▶ 通过 1 GHz 实时带宽实现压倒性测量速度
▶ 出类拔萃的高性能
▶ 出色的动态范围和准确度
▶ 通过基于 FFT 的时域扫描实现超快速测量
▶ 实时瀑布图，最高 970 MHz 带宽（选件）
▶ 灵敏度 ：-160 dBm（@ 40 GHz、前置放大器开启时）

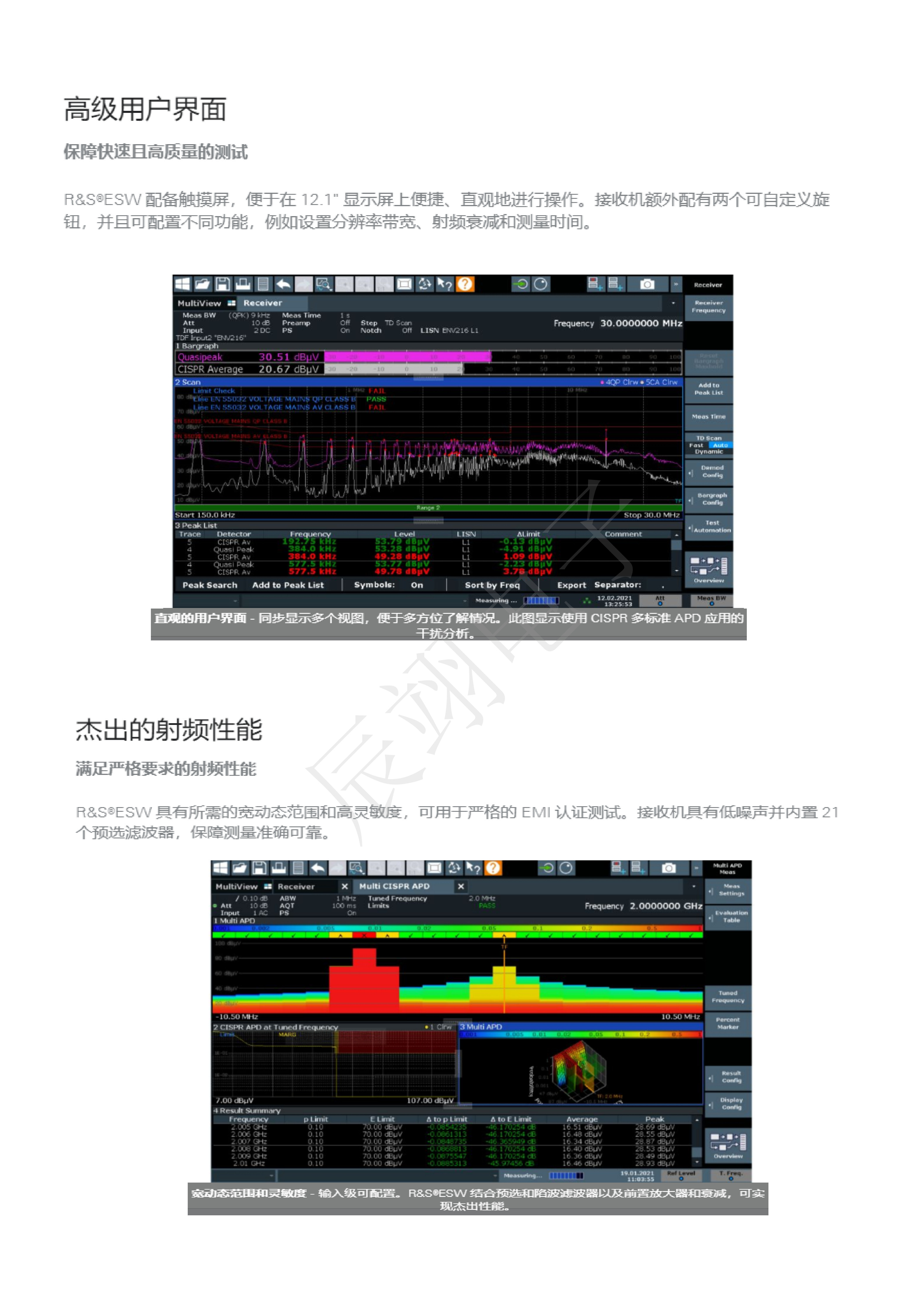

▶ 高效的用户界面

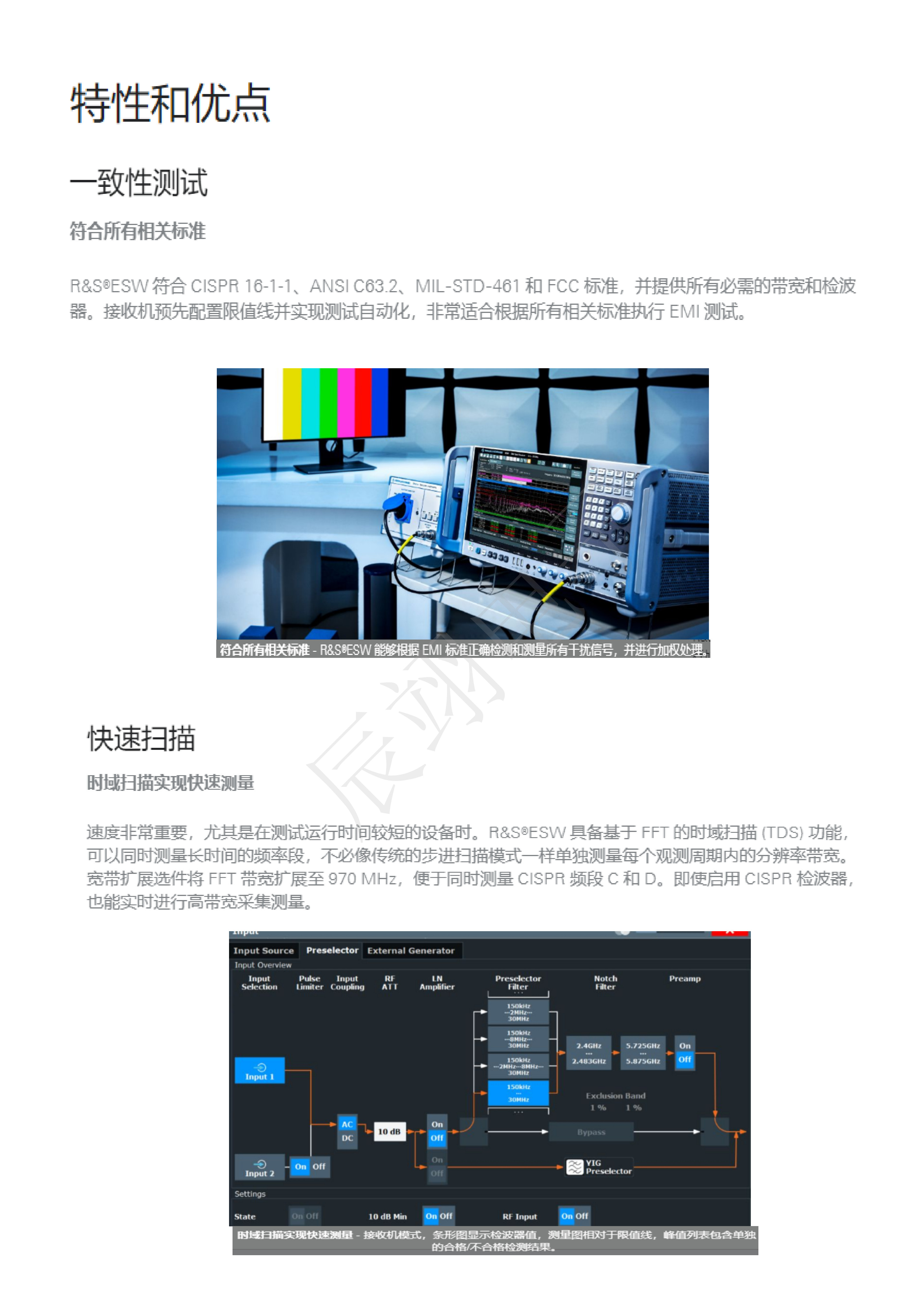

▶ 完全符合 CISPR 16-1-1、ANSI C63.2、MIL‑STD‑461 和 FCC 标准

▶ 技术参数

型号                          频率范围                                               测量带宽噪声指示
ESW8                     1 Hz 至 8 GHz                                   1 Hz 至 10 MHz（80 MHz 可选）
ESW26                   1 Hz 至 26.5 GHz                               1 Hz 至 10 MHz（80 MHz 可选）
ESW44                   1 Hz 至 44 GHz                                  1 Hz 至 10 MHz（80 MHz 可选）

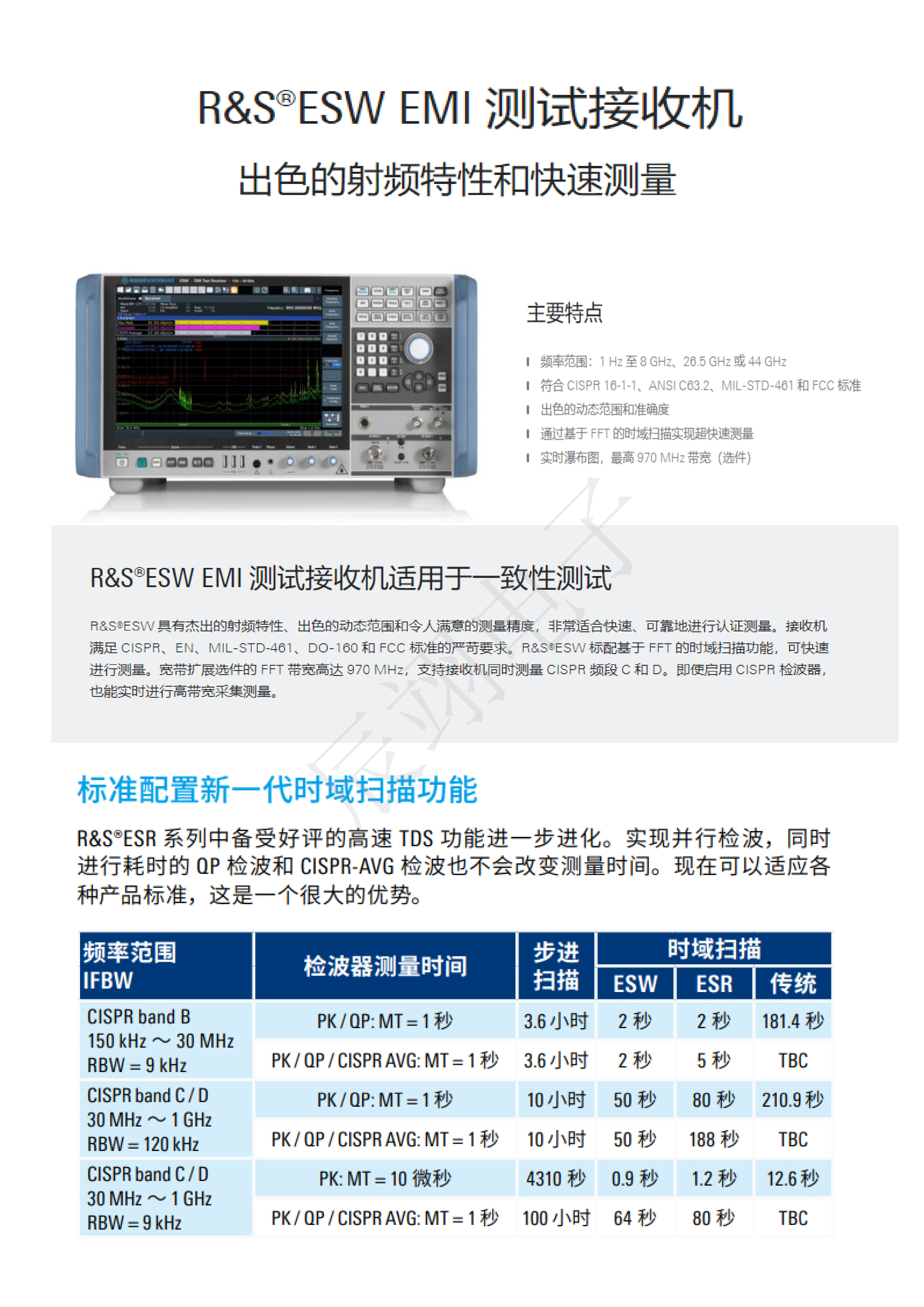

▶ 标准配置新一代时域扫描功能

R&S®ESR 系列中备受好评的高速 TDS 功能进一步进化。实现并行检波，同时
进行耗时的 QP 检波和 CISPR-AVG 检波也不会改变测量时间。现在可以适应各
种产品标准，这是一个很大的优势。

▶ 先进的功能和出类拔萃的高性能

采用可以进行高速测量和高动态范围测量的预选器。为了降低低频的高次谐波分量，150 kHz ～ 30 MHz 的
带通滤波器可分为2MHz至30MHz和8MHz 至 30MHz，从而实现更高动态范围的测量。其他还有2.4/ 5GHz
频段的ISM频段陷波滤波器、最大 8 MHz 实时分析选件、低底噪（-100 dBm （Typ.-110 dBm）的灵敏度、
40GHz 时 -160 dBm（ Preamp ON 时））等先进功能和出类拔萃的高性能。

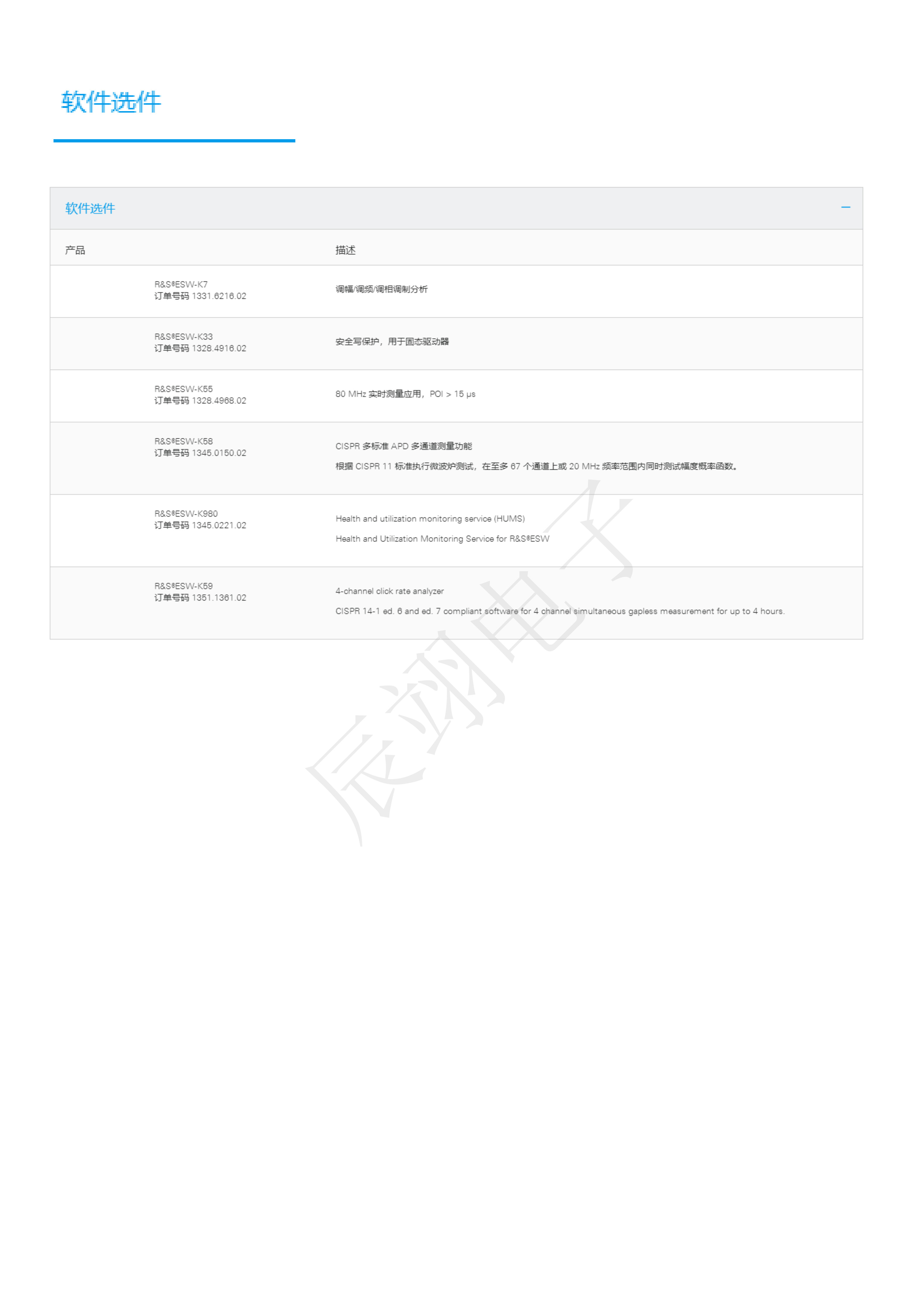

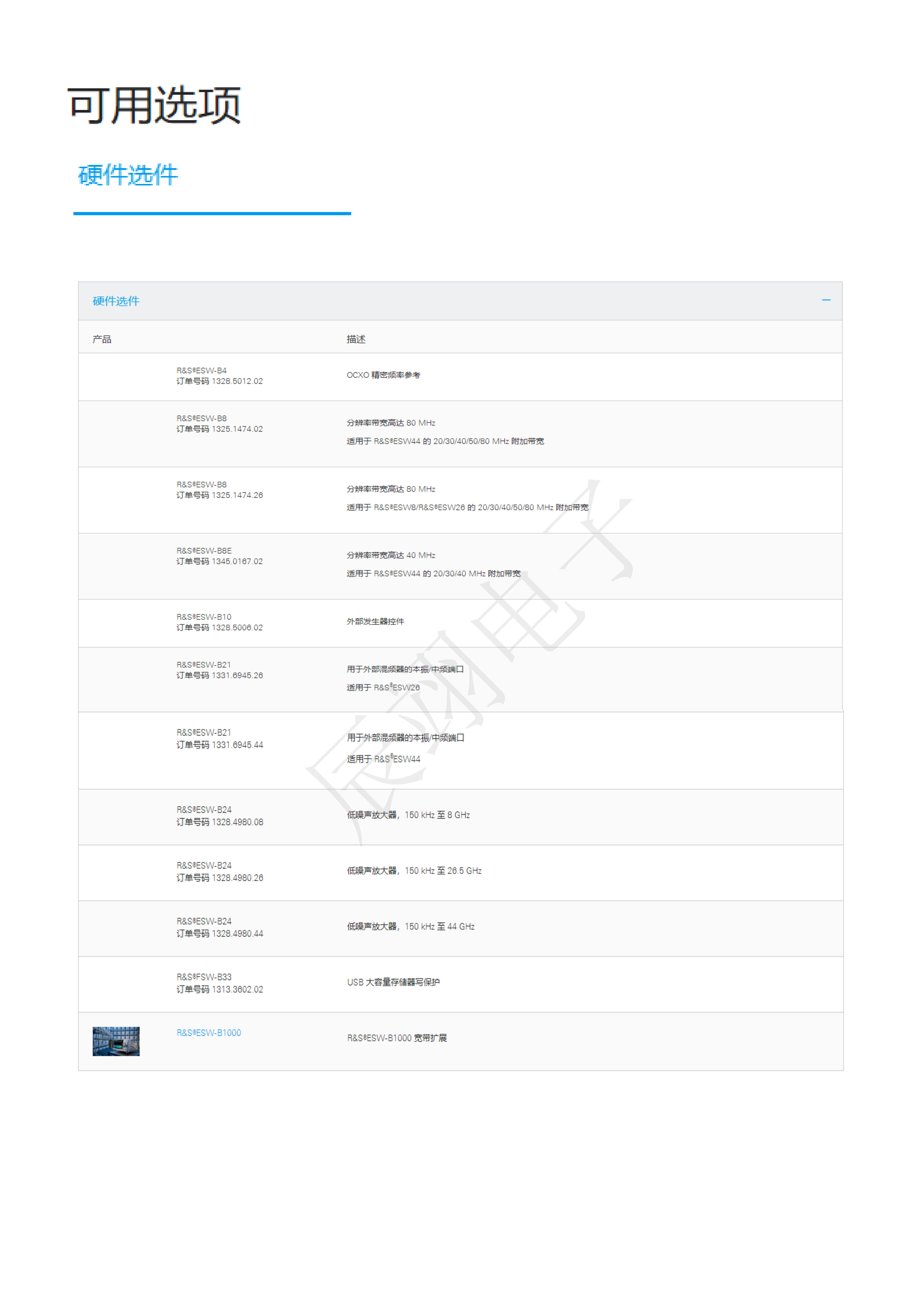

▶ 选件

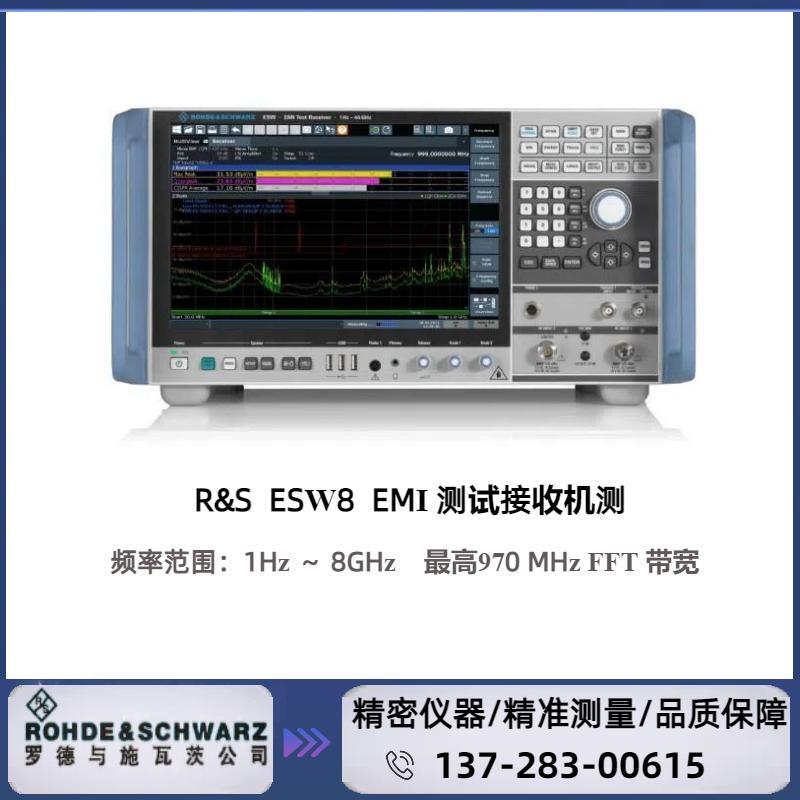

R&S® ESW8：EMI 测试接收机、1 Hz ～ 8 GHz
R&S® ESW26：EMI 测试接收机、1 Hz ～ 26.5 GHz
R&S® ESW44：EMI 测试接收机、1 Hz ～ 44 GHz
R&S® ESW-B4：OCXO 高稳晶振
R&S® ESW-B8：分辨率带宽 > 10 / 20 / 50 / 80 MHz
R&S® ESW-B10：外部信号源控制
R&S® ESW-B21：外部混频器 LO/IF 接口
R&S® ESW-B24：前置放大器 150 kHz ～ 8/26/44 GHz

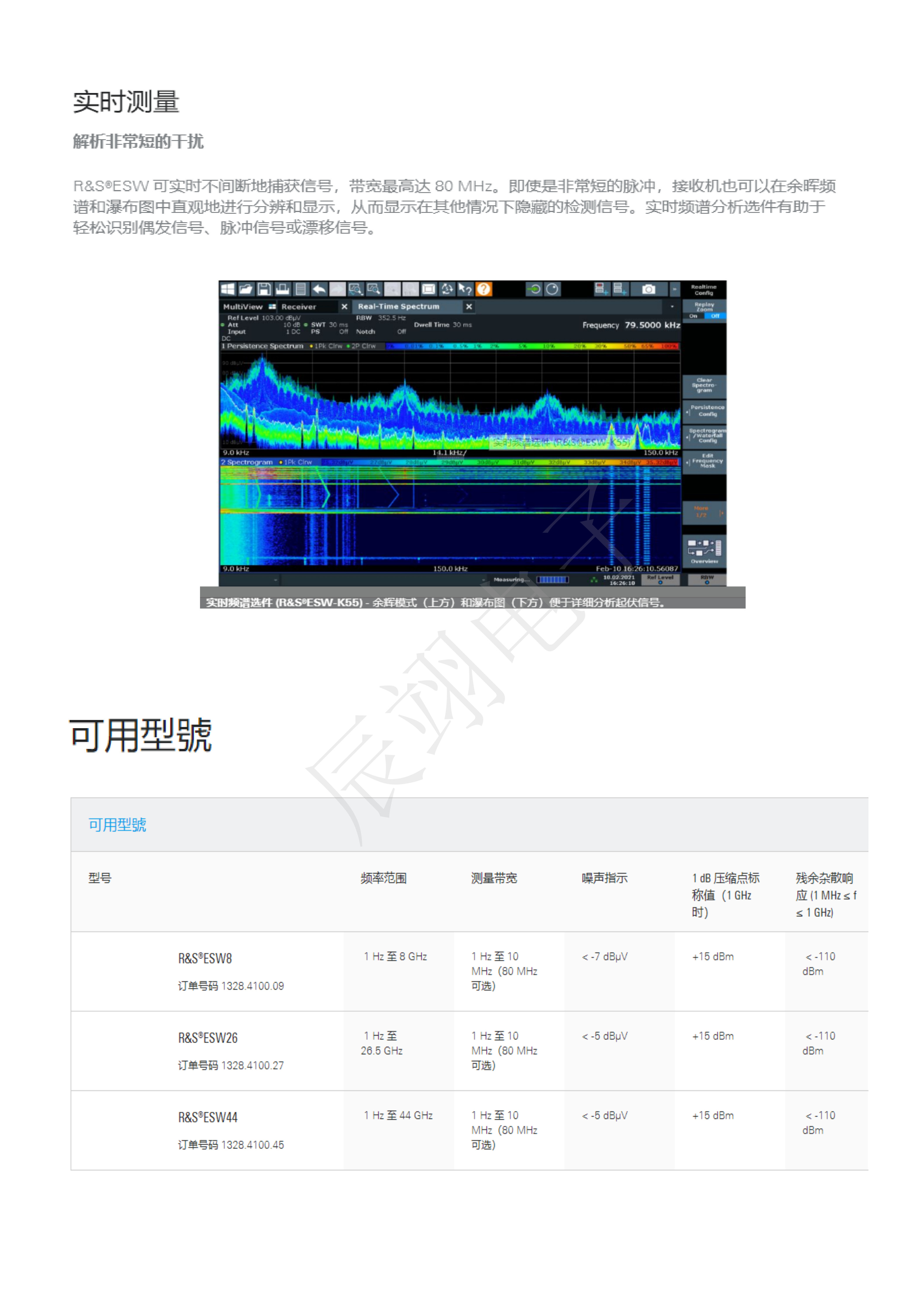

R&S® ESW-K55：实时分析功能 80 MHz
R&S® ESW-K58：APD 多通道测量功能
R&S® ESW-B350：350 MHz FFT 带宽
R&S® ESW-B1000：970 MHz FFT 带宽
