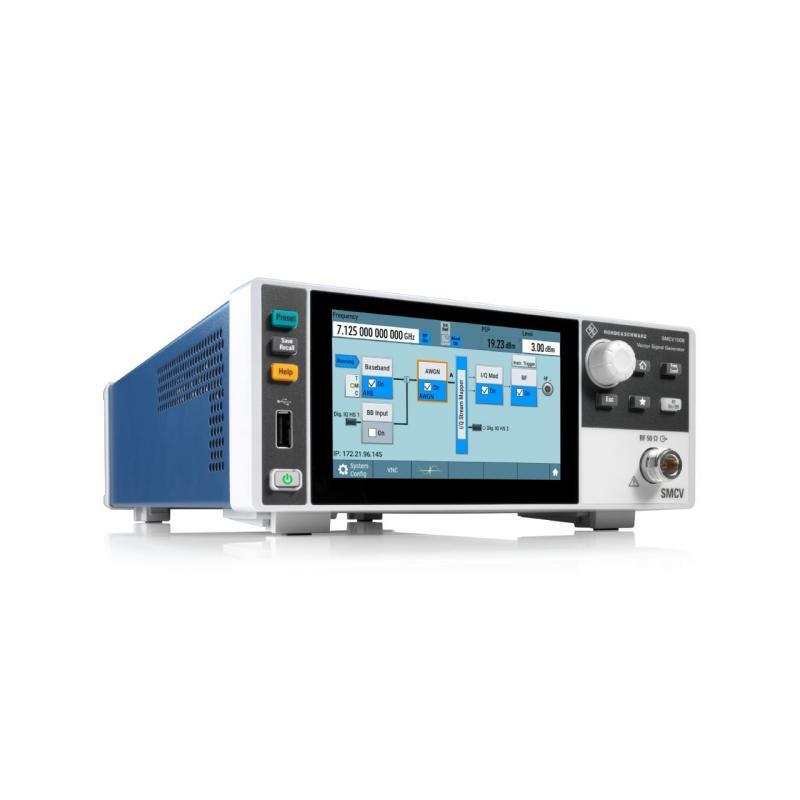

SMCV100B- B107 ( 4 KHZ~7.125 GHZ ) 矢量信号发生器

▶ 频率范围: 4 kHz ~ 7.125 GHz
▶ 最大输出功率 :+25 dBm
▶ 输出电平(f = 1 GHz): -120 dBm ~ +15 dBm、
                                            -120 dBm ~ +20 dBm (-K31 选件)
▶ 相位噪声(20 kHz 频偏 @ 1 GHz): < -100 dBc / Hz< -125 dBc / Hz(Opt.)
▶ 内部 RF 调制带宽: 120 / 240 MHz
▶ ARB 内存深度: 最大 1 Gsample
▶ 外形尺寸(W×H×D): 222 ㎜ × 97 ㎜ × 366 ㎜
▶ 重量: 4.7 kg

产品详情

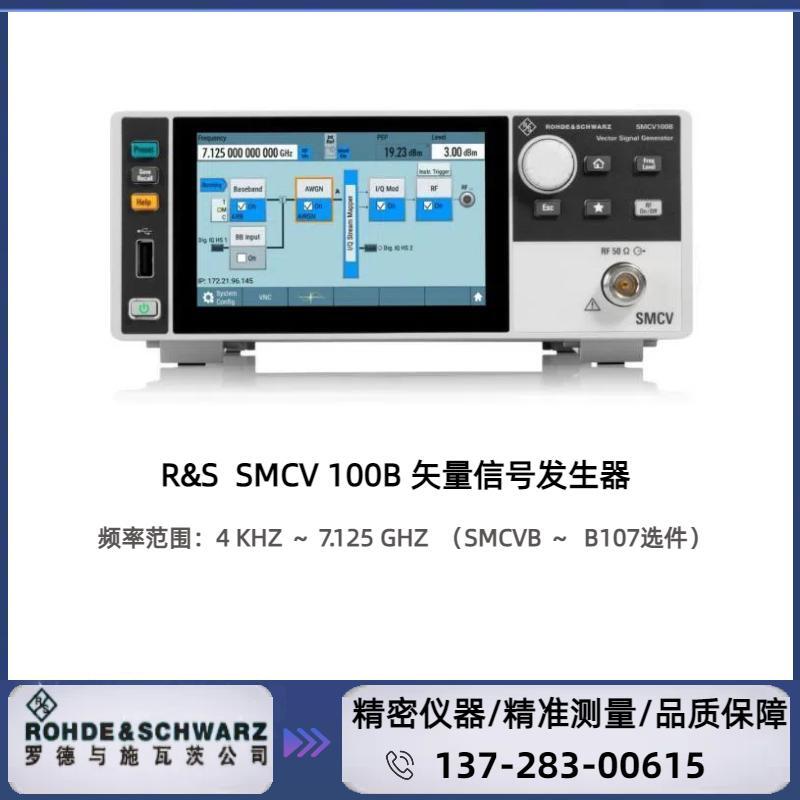

罗德与施瓦茨 R&S矢量信号发生器SMCV100B-B107: 4 kHz - 7.125 GHz


主要规格


▶ 频率范围: 4 kHz ~ 3 / 6 / 7.125 GHz
▶ 最大输出功率 :+25 dBm
▶ 输出电平(f = 1 GHz): -120 dBm ~ +15 dBm、
                                          -120 dBm ~ +20 dBm (-K31 选件)
▶ 相位噪声(20 kHz 频偏 @ 1 GHz): < -100 dBc / Hz< -125 dBc / Hz(Opt.)
▶ 内部 RF 调制带宽: 120 / 240 MHz
▶ ARB 内存深度: 最大 1 Gsample
▶ 外形尺寸(W×H×D): 222 ㎜ × 97 ㎜ × 366 ㎜
▶ 重量: 4.7 kg



主要特点


▶ 频率范围 :4 kHz ~ 3 / 6 / 7.125 GHz
▶ 最大输出功率 :+20 dBm
▶ SSB 相位噪声 :-125 dBc/Hz @ 20 kHz 频偏(f=1 GHz)(Opt.)
▶ 内部调制带宽 :最大 240 MHz
▶ 适用于广播电视、导航、蜂窝和无线应用的多标准平台
▶ 全软件选件定义的矢量信号发生器,具备 5" 触摸屏




▶ 在应用和生产中提供优越的灵活性
R&S®SMCV100B 矢量信号发生器率先成为适用于汽车电子、广播电视、导航和无线应用的多标准平台。
R&S®SMCV100B 功能独特,可用于从实验室到生产以及整合不同技术的多种应用。

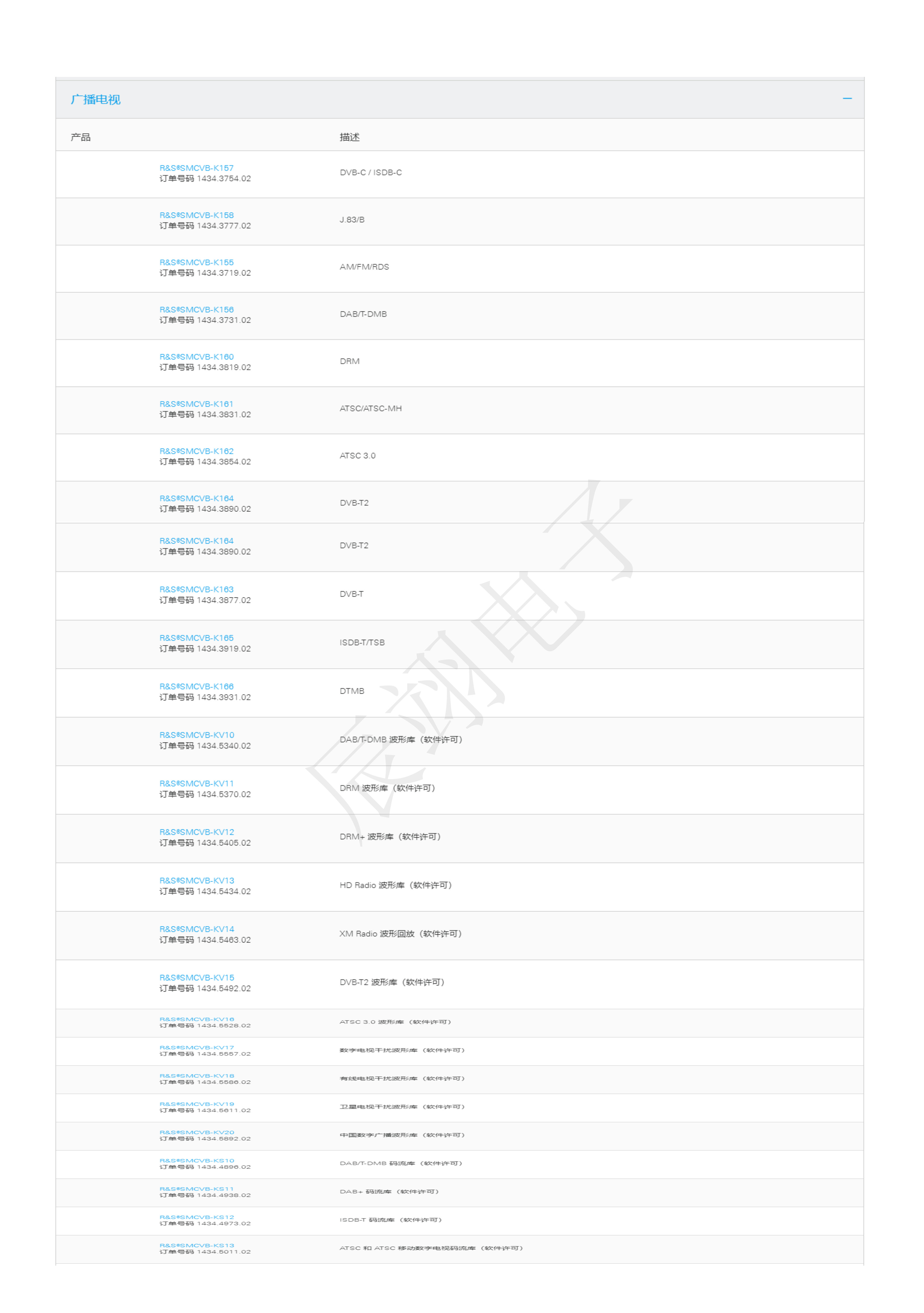

▶ 适用于各种各样的广播标准

还可以支持在全球范围使用的广播标准的基于FPGA的实时编 码功 能。R&S®SMCV100B 除了对应模拟
和数字无线标准之外,还对应第二和第三代地面数字广播和卫生广播标准。除了DVB-T2和DVB-S2X标准之外,
还支持 ATSC3.0标准经济性优异的平台。



▶ 选件


R&S®SMCVB-B103:RF 输出:频率范围 4 kHz - 3 GHz
R&S®SMCVBKB106:RF 输出:频率范围 4 kHz - 6 GHz
R&S®SMCVBKB107:RF 输出:频率范围 4 kHz - 7.125 GHz
R&S®SMCB-K31:高功率输出 3 / 6 GHz
R&S®SMCB-K709:低相位噪声

▶ 基带 • 选件
R&S®SMCVB-K505:ARB 波形流
R&S®SMCVB-K511:ARB 内存扩展至 512M sample
R&S®SMCVB-K512:ARB 内存扩展至 1G sample
R&S®SMCVB-K521:I / Q 带宽扩展 120 MHz
R&S®SMCVB-K522:I / Q 带宽扩展 160 MHz
R&S®SMCVB-K523:I / Q 带宽扩展 240 MHz
