中电科思仪1466D-V信号发生器频率范围:6KHZ～20GHZ

简介：型号：1466C／D／E／G／H／L-V信号发生器

* 频率范围：6kHz～13GHz（1466C-V）；
                   6kHz～20GHz（1466D-V）；
                   6kHz～33GHz  (1466E-V) ；
                   6kHz～45GHz  (1466G-V) ；
                   6kHz～53GHz  (1466H-V) ；
                   6kHz～67GHz  (1466L-V) ；

* 单边带相位噪声（典型值）：-132dBc／Hz＠10kHz（10GHz载波）；
                                            -145dBc／Hz＠10kHz（1GHz载波）；
* 内部调制带宽：2GHz

* 外部调制带宽：5GHz

* EVM<1.2%(5GNR, 100MHz, 28GHz);

* 丰富的调制功能，涵盖模拟调制、脉冲调制及30余种数字调制样式

* 涵盖5GNR、LTE等协议的600多种移动通信TestModel／FRC

* 支持多场景信号仿真模拟

产品综述：


Ceyear 1466-V系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、射频调制带宽大、信号频谱纯度高，具有高准

确度和大动态范围的功率输出，以及出色的矢量调制精度和ACPR性能，搭配单机双射频通道和多机级联的设计，可满足您各类测试要求。模拟调制、

数字调制、衰落模拟、AWGN等丰富的内置功能让日常测试更加便捷。配合模拟软件实现多场景信号仿真模拟，让支撑无线通信、移动通信等复杂场

景测试得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、

操控界面自定义和基带波形预览等一系列新功能，打造用户的测试幸福感。Ceyear 1466-V系列信号发生器是从元器件级到系统级高标准测试的理想选择。

功能特点：

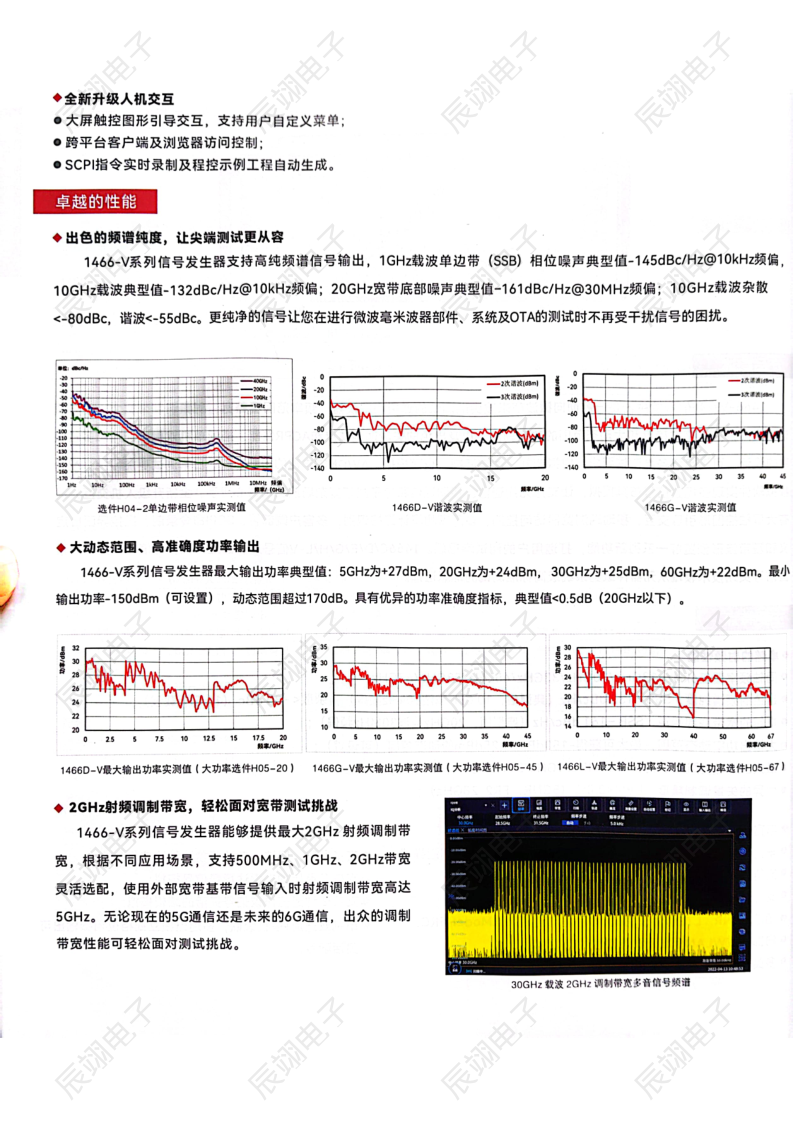

* 出色的频谱纯度，让尖端测试更从容

Ceyear 1466-V系列信号发生器支持高纯频谱信号输出，1GHz载波单边带（SSB）相位噪声典型值-145dBc/Hz@10kHz频偏，10GHz载波典型值

-132dBc/Hz@10kHz频偏；20GHz宽带底部噪声典型值–161dBc/Hz@30MHz频偏；10GHz载波杂散<-80dBc，谐波<-55dBc。更纯净的信号让

您在进行微波毫米波器部件、系统及OTA的测试时不再受干扰信号的困扰。

* 大动态范围、高准确度功率输出

Ceyear 1466-V系列信号发生器最大输出功率典型值：5GHz为+27dBm，20GHz为+24dBm， 30GHz为+25dBm，60GHz为+22dBm。最小输出

功率-150dBm（可设置），动态范围超过170dB。具有优异的功率准确度指标，典型值<0.5dB（20GHz以下）。

* 2GHz射频调制带宽，轻松面对宽带测试挑战

Ceyear 1466-V系列信号发生器能够提供最大2GHz 射频调制带宽，根据不同应用场景，支持500MHz、1GHz、2GHz带宽灵活选配，使用外部宽带

基带信号输入时射频调制带宽高达5GHz。无论现在的5G通信还是未来的6G通信，出众的调制带宽性能可轻松面对测试挑战。

* 优异的矢量调制精度，胜任通信设备标定与测试

Ceyear 1466-V系列信号发生器具备优异的矢量调制精度， QPSK调制 EVM实测值 0.4%（2GHz载波）。具有优良的临道功率比，5GNR ACPR

＜-55dBc@2GHz载波(典型值)，＜-45dBc@42.5GHz载波(典型值)。能够胜任通信设备研发中的性能评估及产线中的通信设备性能检测。

* 多机级联，实现多源相参激励

支持多机级联，可为MIMO、波束赋形、信号分集测试提供解决方案。

* 齐全的模拟调制

支持幅度调制、频率调制、相位调制及脉冲调制。具备双脉冲、脉冲串、重频参差、重频抖动、重频滑变等复杂脉冲调制功能。

* 全面的标准数字调制样式


多达30多种数字标准调制信号（PSK、FSK、QAM、APSK）的产生，囊括了数字通信所有重要频段和调制样式

* 任意波播放

支持用户自定义任意波数据变采样率播放功能。配合便捷基带预览功能方便您第一时间在时域和频域验证数据的正确性。

* 多载波

支持连续波多音及复杂多载波调制功能，让复杂信号场景构建变得轻松。

* 多类型加噪

支持纯噪声、加性高斯噪声、连续波干扰等加噪功能。

* 脉内调制

支持包括线性调频、巴克码、调相码等多类型脉内调制。

* 实时衰落模拟

最大衰落路径20条，支持纯多普勒、瑞利、莱斯、瑞利+对数正态等衰落类型，支持预设衰落场景模式，可模拟3GPP定义的衰落信道模型。

* 移动通信信号模拟

面向移动通信基站或终端研制和生产，以及移动通信设备入网验证和核准中必须的射频一致性测试，Ceyear 1466-V系列信号发生器通过内嵌包

含5G NR在内的600多种TestModel/FRC，支持标准协议信号一键模拟。同时，配合移动通信信号模拟软件可实现多种通信协议信号灵活的编辑模拟。

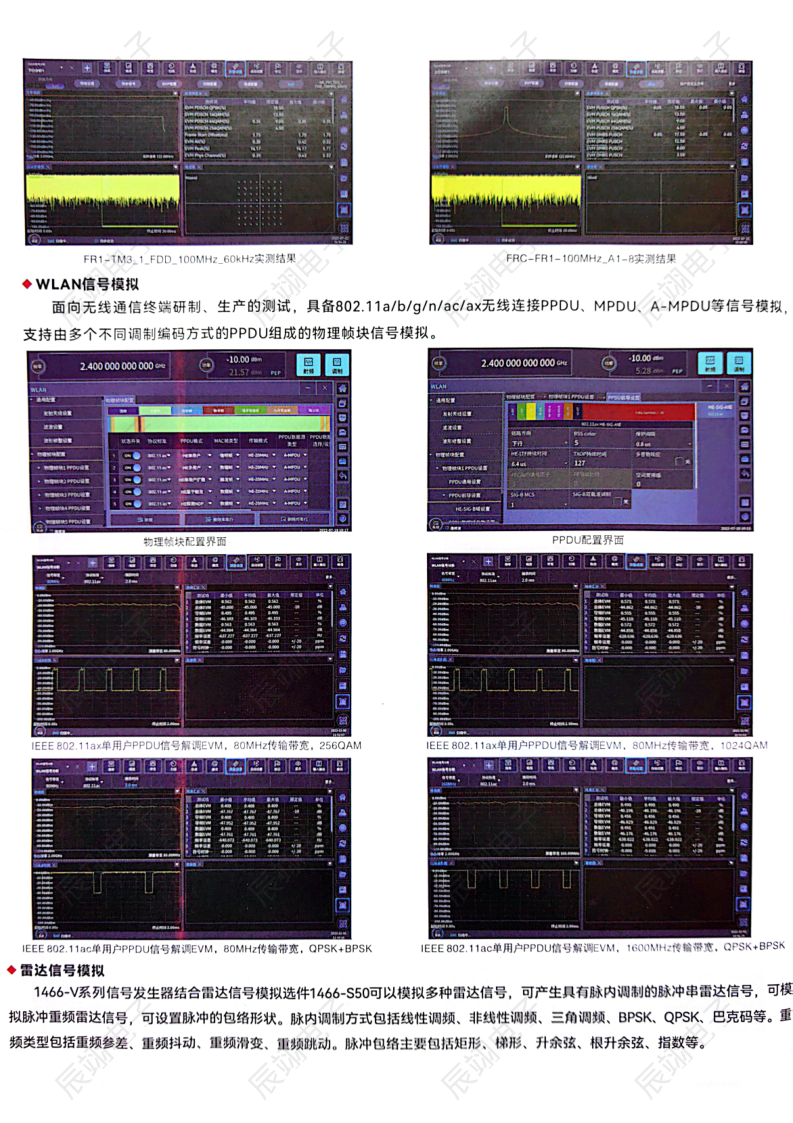

* WLAN信号模拟

面向无线通信终端研制、生产的测试，具备802.11a/b/g/n/ac/ax无线连接PPDU、MPDU、A-MPDU等信号模拟，支持由多个不同调制编码方式

的PPDU组成的物理帧块信号模拟。

* 可触控图形引导交互

采用11.6吋高分辨率触摸屏，清晰展现主要参数及仪表状态信息，配合信号流图引导界面，让显示更直观，交互更友好。

* 用户操控界面灵活编辑

支持用户自定义菜单，根据测试习惯，量身定制个性化用户操控界面，实现一个窗口内的多功能操作，避免菜单过深、反复查找的困扰。

* 支持跨平台客户端操控

跨平台客户端及浏览器访问操控。支持多个客户端同时连结，仪器工作状态同步刷新。支持移动设备的Web浏览器访问控制。

* SCPI指令同步录制，脚本一键生成

不仅可以一键导出录制的SCPI指令，还能自动生成VS（C++、C#）、Qt、Matlab、LabView程控示例工程，让程控更简单。
