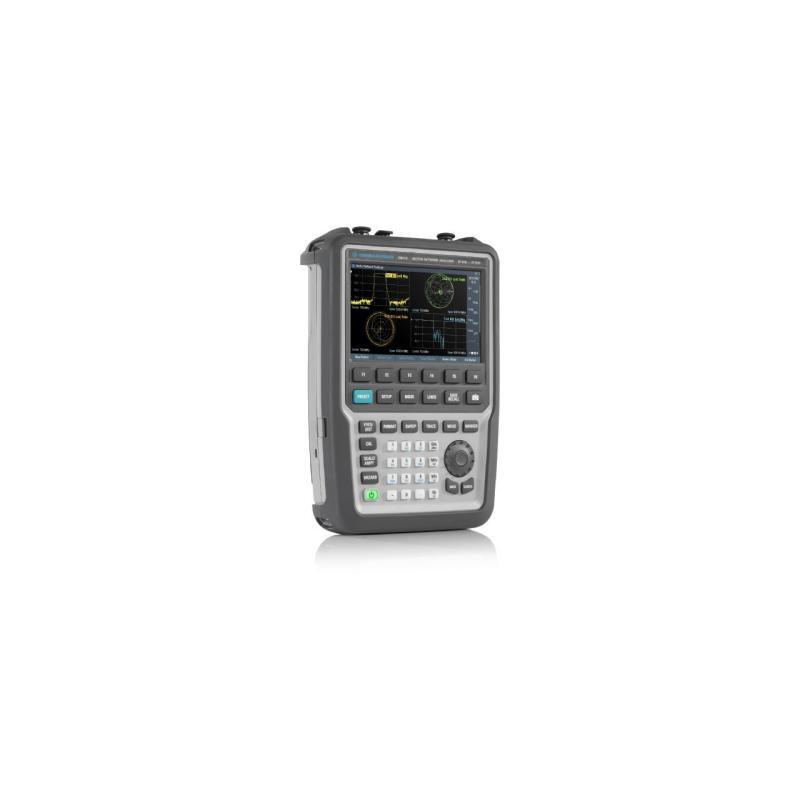

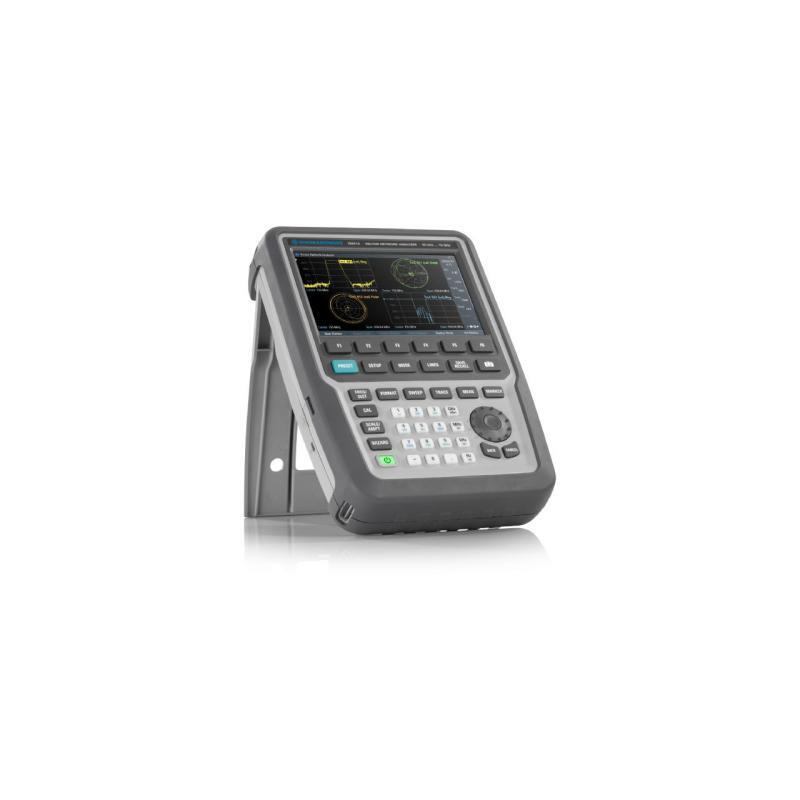

罗德与施瓦茨 R&S®手持式矢量网络分析仪ZNH18 ：30 kHz ～ 18 GHz



主要规格


▶ 频率范围： 30 kHz ～ 4 / 8 / 18 / 26.5 GHz
▶ 测量速度：（201点、未修正） 761 μ s / 点（IFBW = 100 kHz）
▶ 动态范围： > 90 dB、100 dB（典型值）
▶ 最大输出功率： -5 dBm（标称值）、0 dBm（实测值）
▶ 迹线噪声： 0.0015 dB（典型值）
▶ 测量点数： 3 ～ 16,001
▶ 接收机衰减器： 0 ～ 15 dB、5 dB 步进
▶ IF 带宽： 10 Hz ～ 100 kHz
▶ 电池工作时间 ：4 小时
▶ 画面显示： 7 英寸电容触摸屏
▶ 外形尺寸（W×H×D）： 202 ㎜ × 294 ㎜ × 76 ㎜
▶ 重量： 3.1 kg

主要特点


▶ 频率范围 ：30 kHz ～ 4 / 8 / 18 / 26.5 GHz
▶ 标准支持 2 端口 S 参数测量、电缆和天线测量
▶ 内置接收机衰减器对应放大器测量
▶ 测量点数 ：最大 16,001
▶ 可以进行接收机输入功率的绝对值和比测量

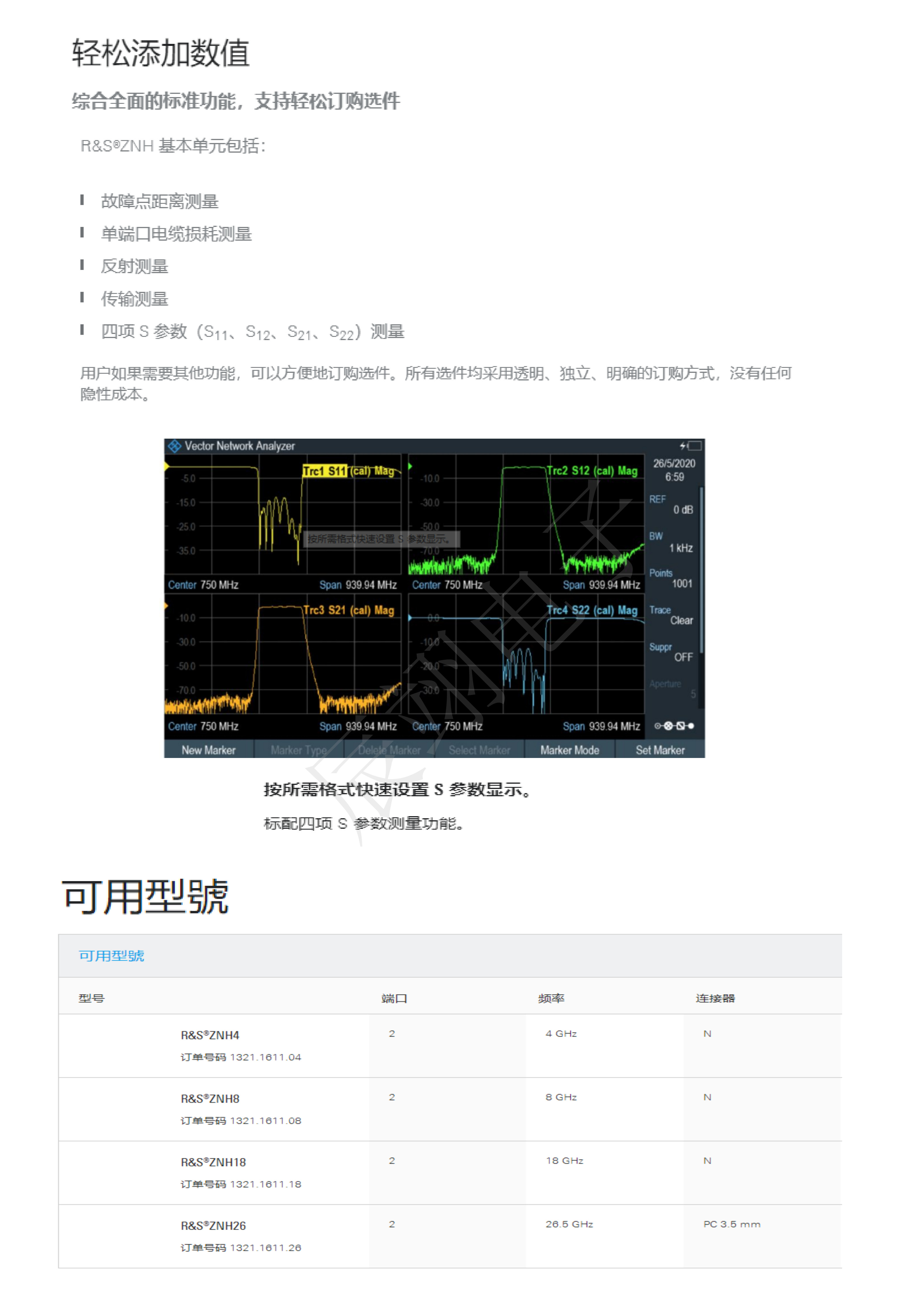

▶ 基础仪器可执行 S 参数（S11、S12、S21、S22）测量
▶ 100 dB （典型值）动态范围，可用于滤波器及天线隔离测量
▶ 防反光显示屏，小巧外形，坚固外壳 (IP51)

▶ 技术参数

型号            端口                  频率                           连接器
ZNH4           2               30 kHz ～ 4 GHz                  N
ZNH8           2               30 kHz ～ 8 GHz                  N
ZNH18         2               30 kHz ～ 18 GHz                 N
ZNH26         2               30 kHz ～ 26.5 GHz        PC 3.5 mm

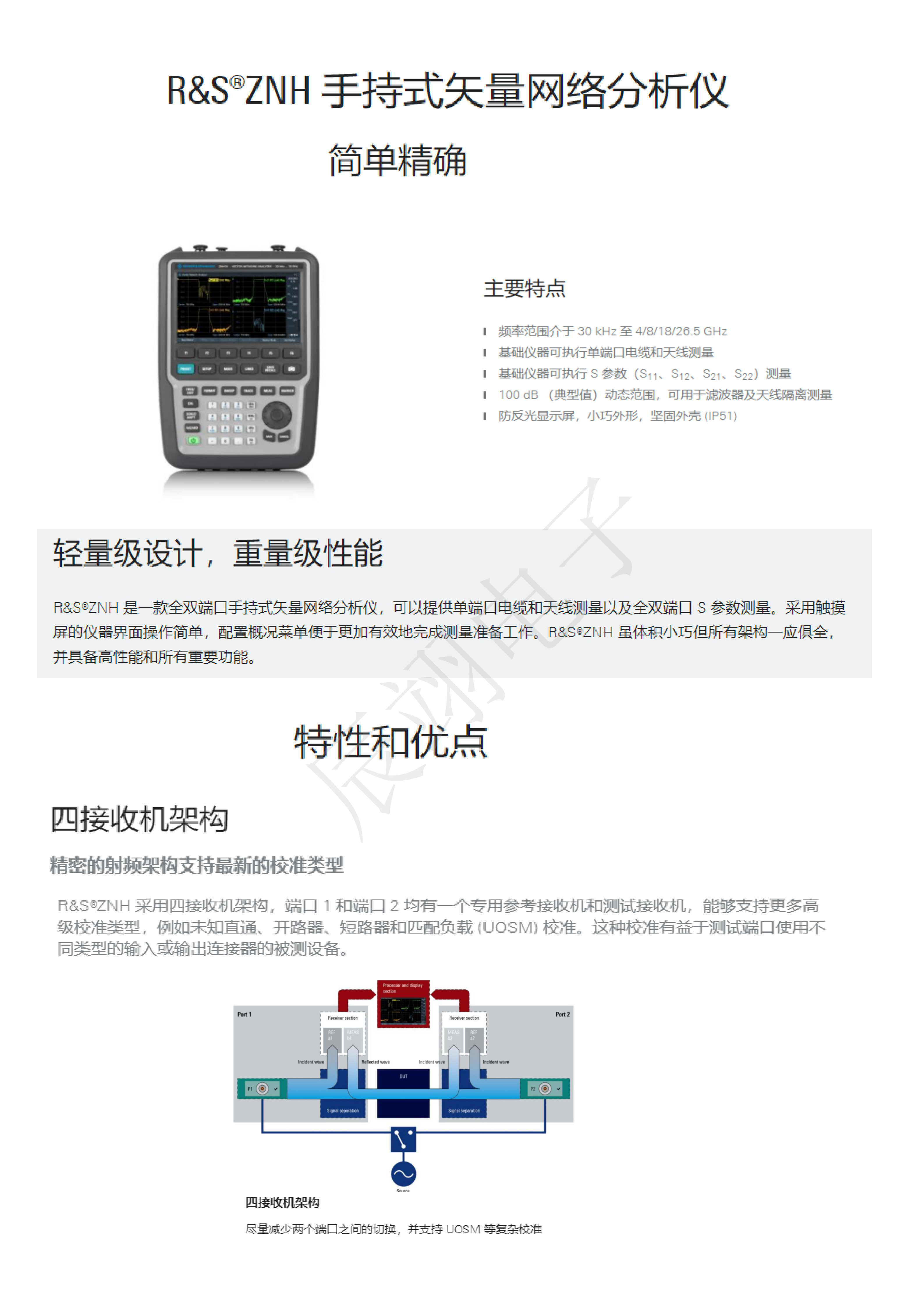

▶ 轻量级设计，重量级性能
R&S®ZNH 是一款全双端口手持式矢量网络分析仪，可以提供单端口电缆和天线测量以及全双端
口 S 参数测量。采用触摸屏的仪器界面操作简单，配置概况菜单便于更加有效地完成测量准备工作。
R&S®ZNH 虽体积小巧但所有架构一应俱全，并具备高性能和所有重要功能。

▶ 1 台进行基站所需的各种测量
卫星地面站和无线通信基站不仅需要评估天线反射和电缆损耗，还需要滤波器和连接器等部件的特性
等各种评估。R&S®ZNH 支持标准模式的全 2 端口 S 参数测量和 1端口电缆和天线测量，并以低价
格覆盖所有这些需要的评估。

▶ 对应放大器测量
R&S®ZNH 内置有可以测量的电缆长度接收机衰减器，可以保护端口免受过载，最适合评估放大器等高
输出设备。

▶ 正确评估长电缆
在电 缆 评 估 中，可 测 量 的电 缆长度取 决于测量 点的数 量， 但 R&S®ZNH 最 大 为16,001 点，可以
轻松找到较长电缆的断线位置。

▶ 可以进行接收机功率的绝对值和比测量
R&S®ZNH 可以进行进入参考接收机和测量接收机中的信号的绝对值测量，和信号之间的比测量。因为可以
测量绝对功率，因此也可以用作频率选择性功率计。另外，在比测量中，知道 2 信号的相位差，因此可以将
每个端口连接到阵列天线的两个元件，从而调整天线的位置。

▶ 通过简单的操作完成测量设置
R&S®ZNH 安装了触摸屏和测量向导，可以轻松设置和校准测量条件。不需要复杂的步骤。

▶ 订购信息

产品名称                                   主体                                 型号
手持式矢量网络分析仪：          30 kHz ～ 4 GHz            R&S®ZNH4
手持式矢量网络分析仪：          30 kHz ～ 8 GHz            R&S®ZNH8
手持式矢量网络分析仪：          30 kHz ～ 18 GHz           R&S®ZNH18
手持式矢量网络分析仪：          30 kHz ～ 26.5 GHz         R&S®ZNH26

▶ 选件

R&S®ZNH-K9：支持功率传感器
R&S®ZNH-K10DC： 偏置可变电压源
R&S®ZNH-K29：使用功率传感器的脉冲测量
R&S®ZNH-K45：矢量电压表分析
R&S®ZNH-K47：混合模式 S 参数测量
R&S®ZNH-K66：接收机功率的绝对值和比测量
R&S®ZNH-K68：时域分析
R&S®ZNH-K69：频率轴的功率传感器测量
