卫星通信系统的实施余量定义为信号经过上行和下行链路设备后的恶化。

Noisecom CNG-EbNo 系列等 EbNo 发生器来执行调制解调器的 IF 环回测试，以便找到不同 Eb/No

比值下的误码率 (BER)值 ， 然后可以将这些值绘图，与所使用的数字调制方案的理论曲线进行比较。

由此产生的差异称为调制解调器的实现损耗，该值用作测试第二部分的参考，在其中找到完整上行链路

和下行链路的实现余量。

卫星通信系统的实施余量

它与载噪比 (C/N)类似，但归一化为 1 Hz 和 1 位。 这种标准化意味着不用再关注带宽和比特率，

并且允许比较不同数字调制方案的误码率性能。

每个调制方案都有自己的理论 BER 与 Eb/No 图，也称为瀑布曲线，如下图所示：

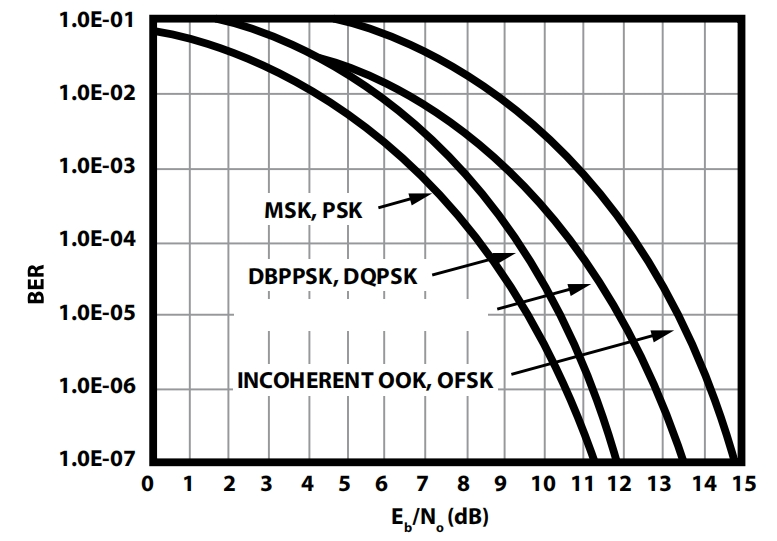

                                                                图 1. 不同调制方案的理论 BER 与 Eb/No 图

然而现实世界中，系统中元件的和来自相邻发射机的干扰会导致这一理论条件无法得到满足。

误码率测试仪(BERT) 可通过回路模式，由调制解调器通过卫星系统发送数据，然后分析接收到的信号以确定误码数。

为了自信地估计特定 Eb/No 比率的 BER，BER 测试可以运行数小时到数天。因此，EbNo 发生器的输出必须非常

稳定。通过 EbNo发生器并返回其输入，调制解调器设置为环回模式。

Eb/No比率设置为低于调制解调器运行所需的最小值的值，然后增加直到同步。 然后使用BERT测量该比率和更高

Eb/No比率下的误码率，以绘制瀑布曲线。

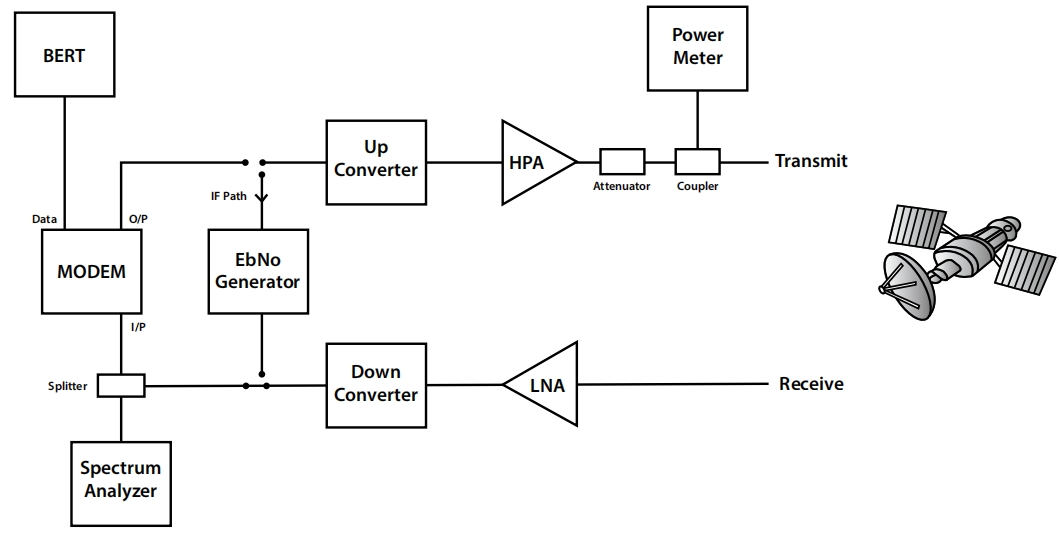

                            图 2. 使用 Noisecom 的 CNG EbNo 系列仪器进行调制解调器 IF 环回测试的框图

整个系统的射频环回测试

使用功率计和精密衰减器，调整从 HPA 输出的传输信号功率电平，以便在调制解调器的输入处设置正确的

Eb/No 比率，直到再次发现接收信号的误码率。

Eb/No = C/N * B/R

其中 B 是信号带宽 (Hz)，R 是比特率（位/秒）。现在可以绘制完整上行/下行链路的瀑布曲线。


将整个卫星系统测试得出的瀑布曲线与该特定数字调制方案的调制解调器 IF 环回测试图进行比较。

绘图中的差异是由于相邻发射机干扰、大气条件、天线指向误差以及信号通过上行/下行链路设备的传播造成的。

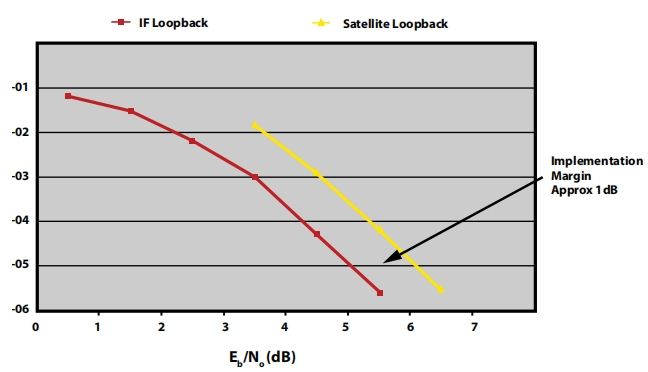

                                                         图 3. 特定误码率的实现裕度

Noisecom CNG-EbNo 系列等 EbNo 发生器是测试系统中的重要组件，其作用是确定卫星通信链路的有效性和效率。

CNG-EbNo 是一款全自动精密信号噪声发生器，可设置并稳定地维持用户提供的载波与内部生成的噪声之间的高精

度比率。 该仪器为电信行业的系统、设计和测试工程师提供了一个单一工具来生成精确的信噪比，从而从可重复的准

确测试结果中增加信心。
