2024-07-22
15
作者：小编
美国Signal Hound 公司的新产品BB60C在最新3.1.x版本的Spike软件上，新增加EMI测试模式，
适用于9K-6GHz的频率测试，满足传导和辐射EMI测量标准。
为验证BB60C的EMI测试性能，和深圳某EMC认证实验室做传导测试性能对比。
测试品
无线音箱
测试项目
150KHz-30MHz传导骚扰测试
测试仪器
1，R&S ESCI 9KHz-3GHz， EMI认证接收机。
2，BB60C 9KHz-6GHz，EMI预测试接收机。

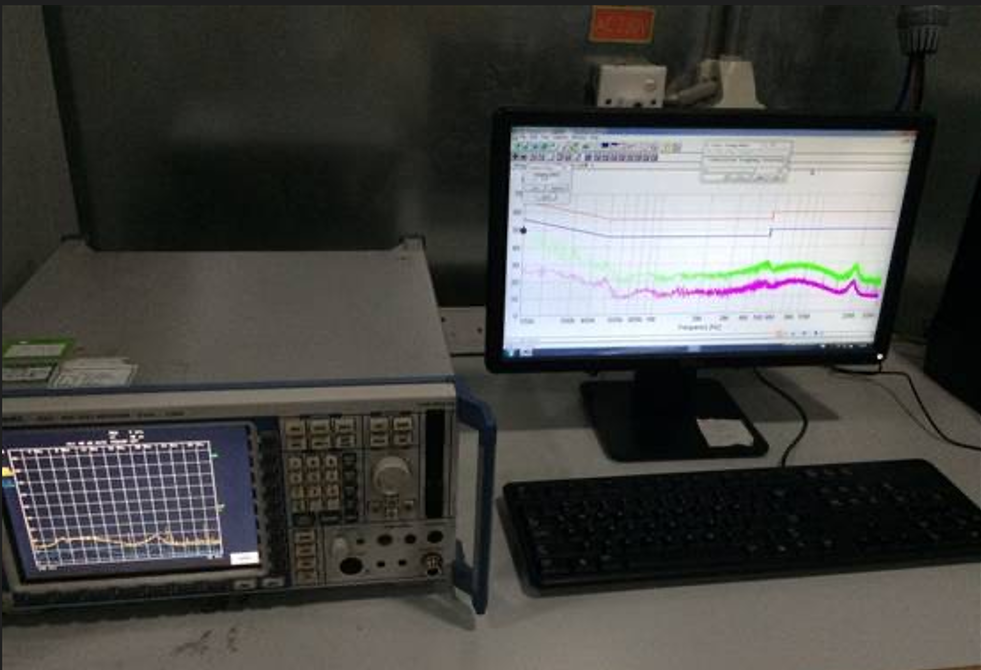

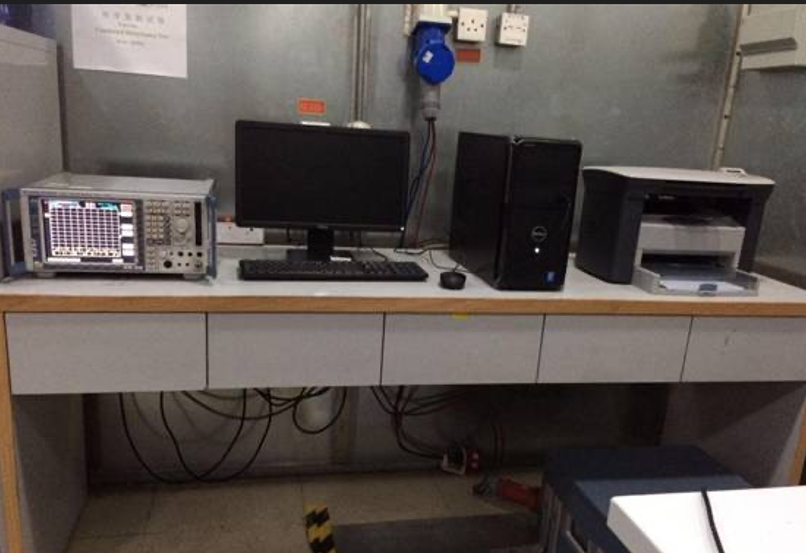

测试环境：R&S ESCI认证测试

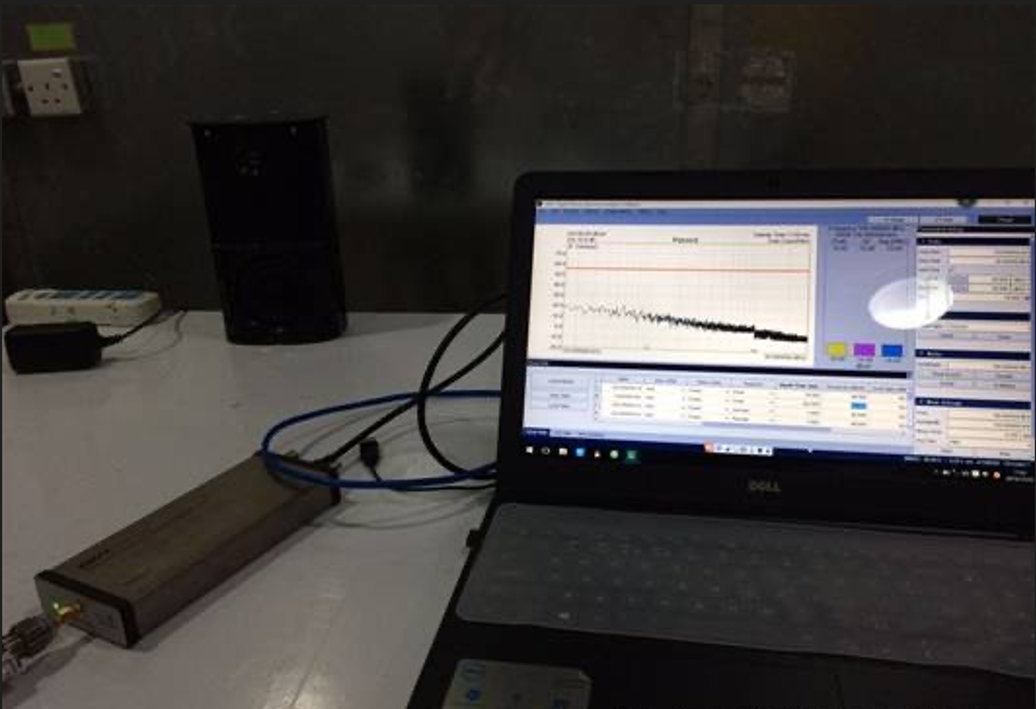

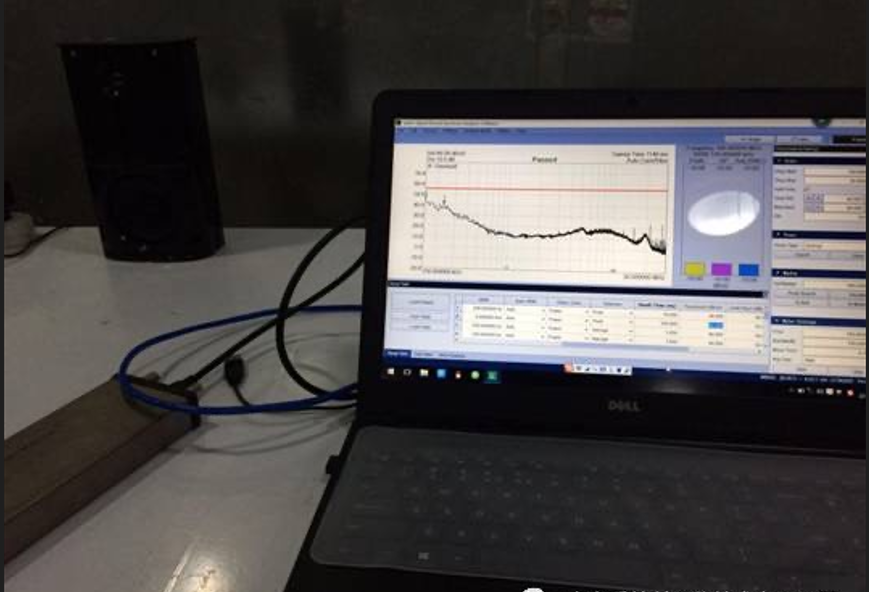

测试环境：BB60C EMI预测试接收机
测试图片

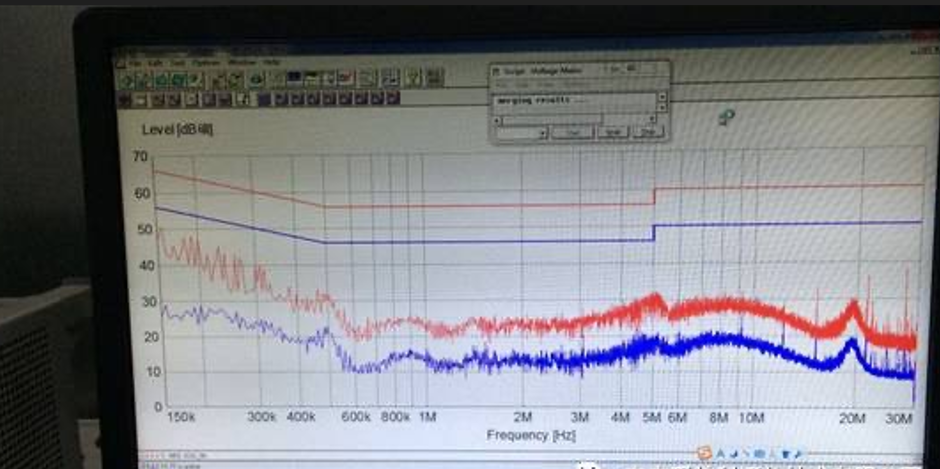

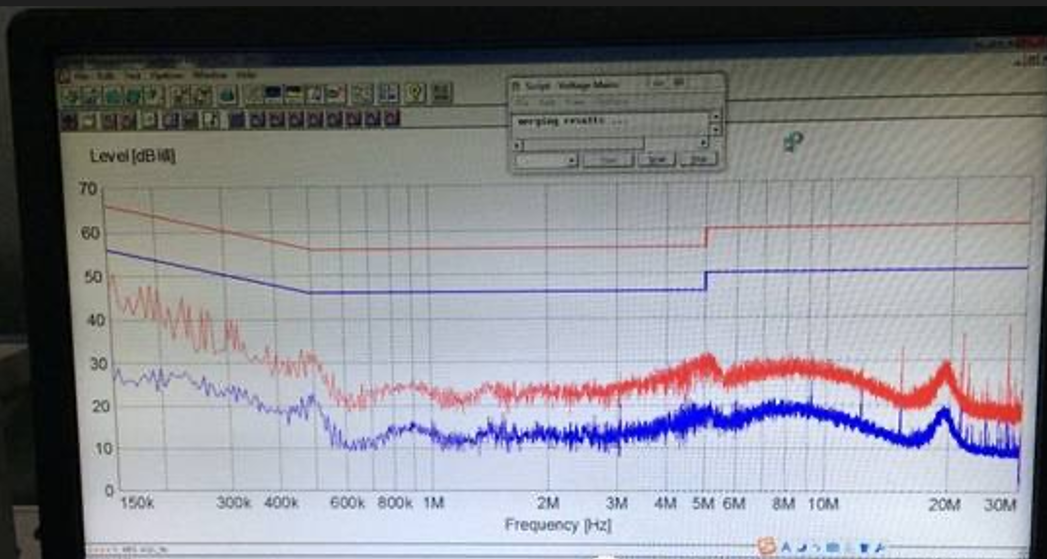

R&S ESCI认证接收机测试结果

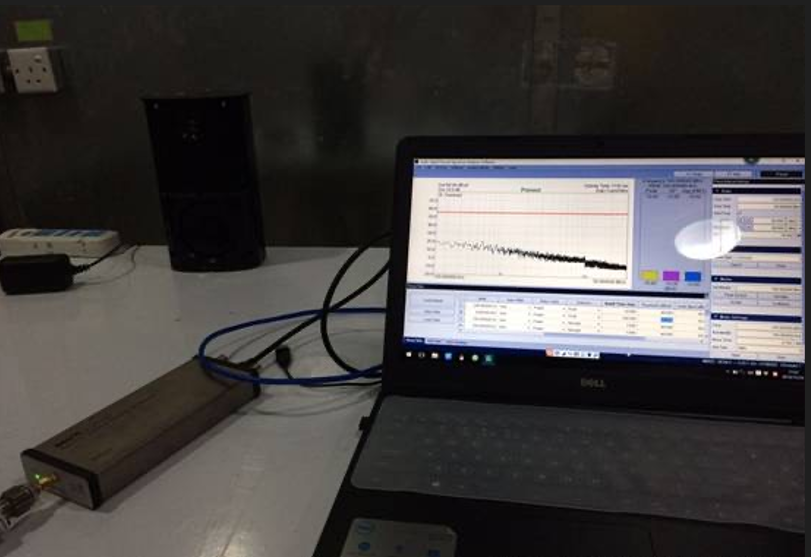

BB60C EMI预测试接收机 未测试时候噪音

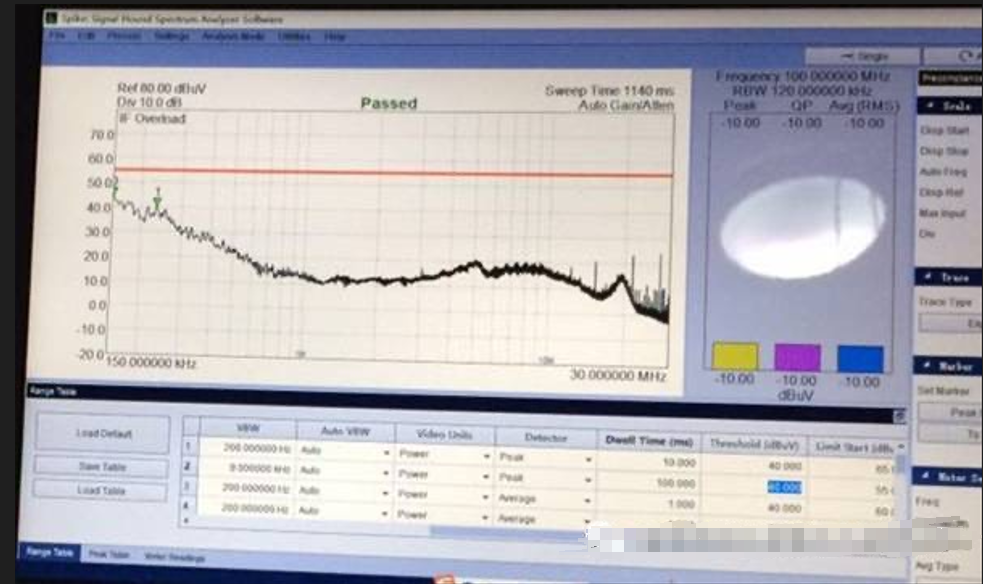

BB60C EMI预测试接收机测试结果
结果对比
从以上测试结果对比可以看出，BB60C的测试曲线趋势和R&S的实验室设备一模一样，读值也非常接近，
完全可以用于EMC、EMI预检测甚至可直接用于判断。

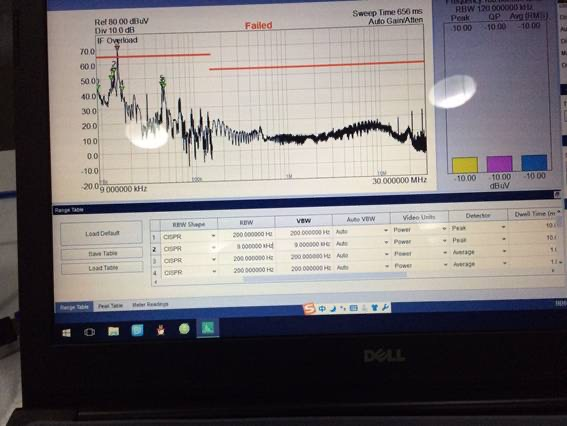

用BB60C做的9KHz-30MHz 传导测试实例，测试结果如下图所示：
此项结果直接让客户在公司就知道该设计无法达到EMC、EMI标准，需要整改。
