系统方案概述：
一台主控机，其他站点分布各城市，主机通过intranet控制各个分点的子系统，可远程设置参数、

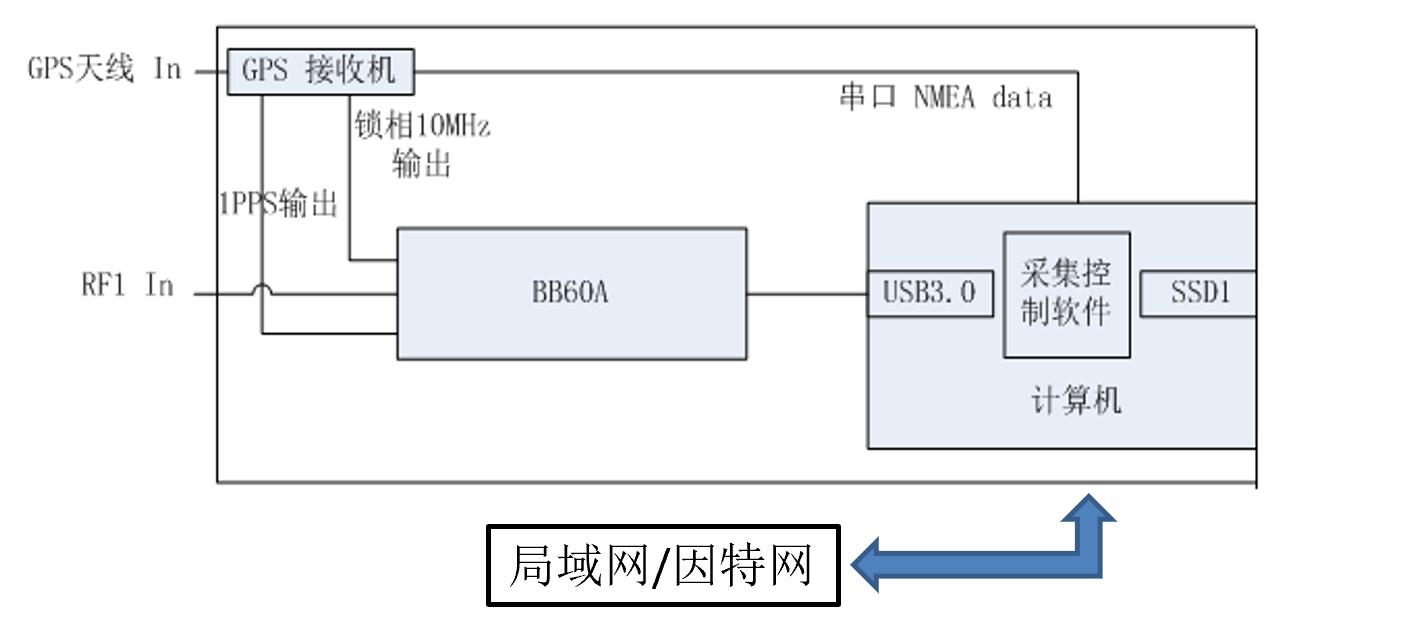

监控频谱和数据采集回传。分点子系统见图：
系统功能：
系统功能包括：一、数据带宽可调 二、回传并显示采集点经纬度信息（可选） 三、多个地点采集 四、软件集成回
传数据的功能 （可选）-使用FTP，半集成 五、每个地点实时回传频谱信息 （可选）
下面将分别进行阐述：
功能一：数据采集带宽可调
采集带宽从100K开始，最大支持27M。
• 低带宽数据采集便于internet做数据回传
• 大带宽数据采集用以细节分析以及复杂信号分析
功能二：回传经纬度信息
• 利用BB60C可以加载时间戳信息的特性，由API向ADC采样点中间打入时间戳，系统软件可以提取时间信息以及
每个站点的经纬度信息，根据不同站点的经纬度信息去计算出发射源的位置，也可以根据时间差计算发射源的位置。
• GPS跟计算机之间是通过串口通信的，BB60C的API利用串口，将CPU时间和GPS时间同步，并通过串口传输
NAME协议中的GPRMC字符串，在每个GPS 1pps上升沿或下降沿将其打入ADC采样点。GPS功能要求：
串口输出GPRMC、高精度1pps脉冲输出（TTL）、10M高精度TCXO时钟。
功能三： 多个地点同时采集

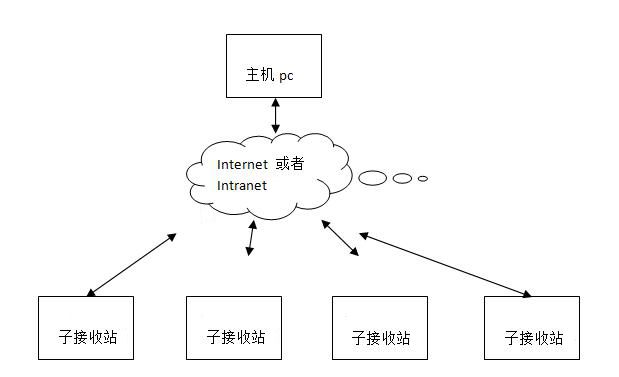

示意图
功能四：软件集成回传数据的功能
• 系统软件自带采集数据回传功能，将异地站点采集得到的IQ数据（带时间戳信息）远程回传至主控
站点每个地点实时回传频谱信息
主控站点可以实时监控到分站点频谱信息，便于识别异常信号做进一步跟踪分析
功能五：主控程序（可选）

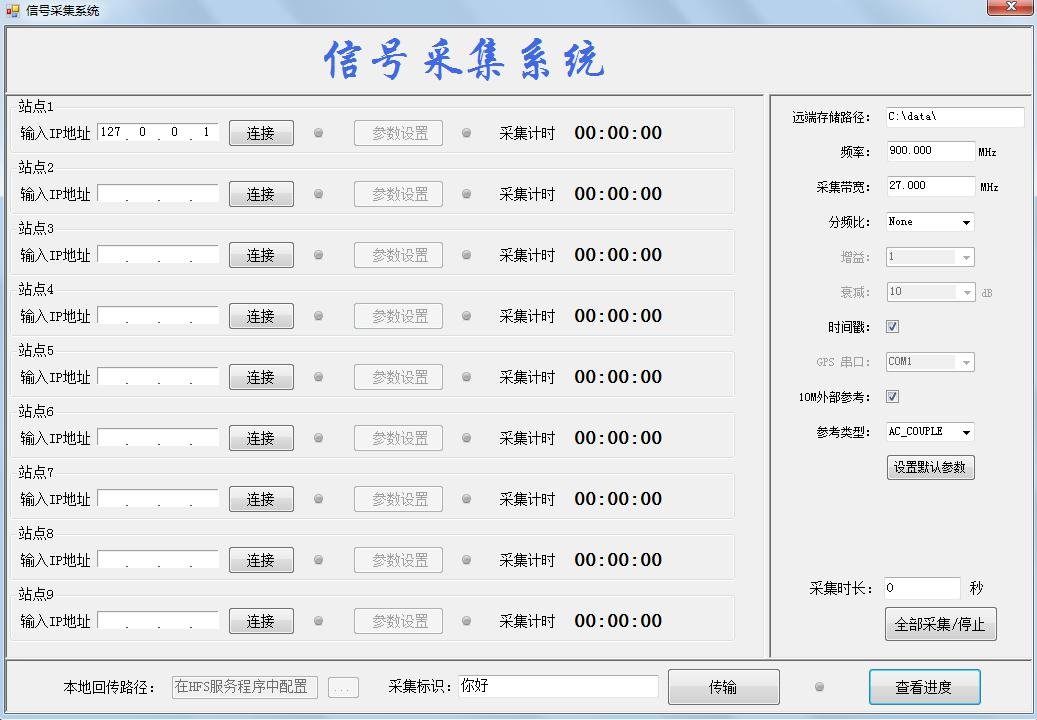

• 主控程序可以用ip去连接各地的BB60C电脑，然后在主控地点去设置被控地的BB60C的频点、采集带宽等参数并保存采集数据进行回传。
功能六：采集程序

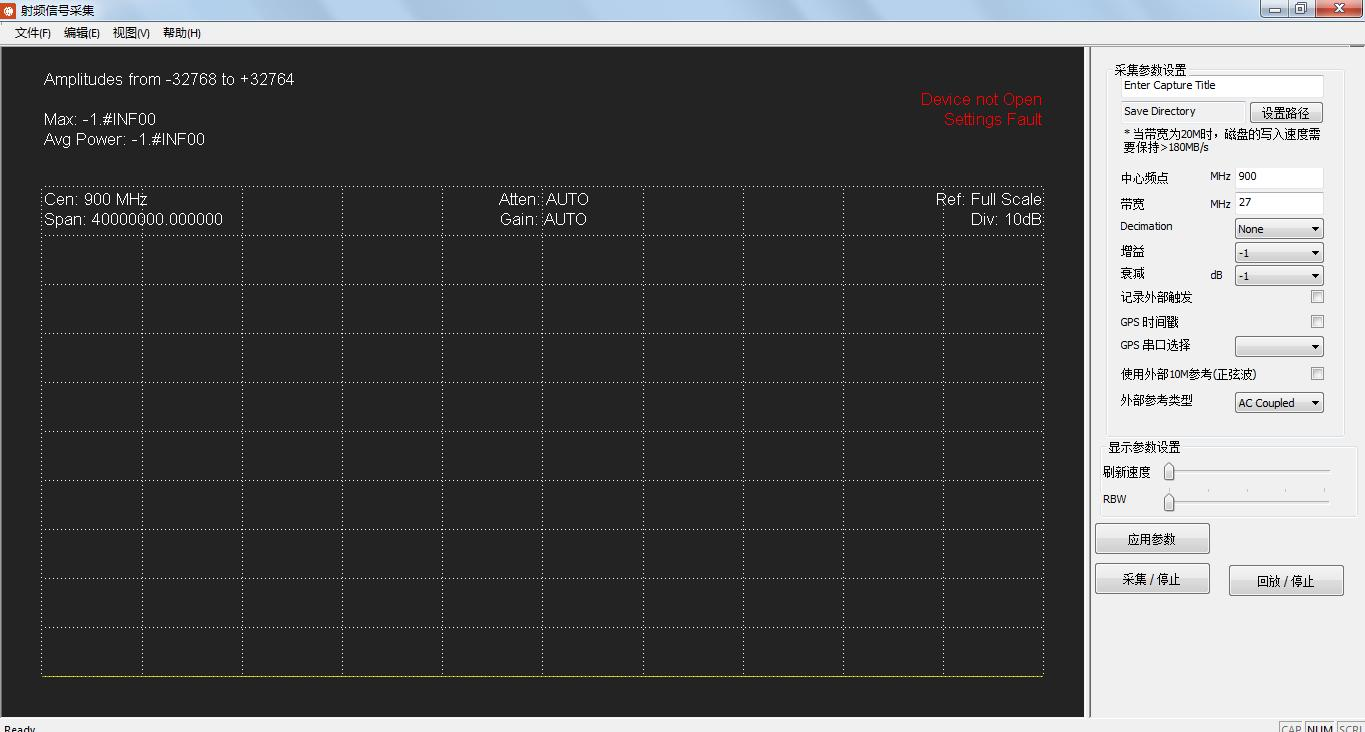

• 采集程序用以采集某一中心频点、某一设置带宽内的IQ原始数据，可打入GPS时间戳
